14.5
Isolatiebewakingsapparaten testen – functie IMD
(alleen PROFITEST MXTRA & SECULIFE IP)
Gebruik
Isolatiebewakingsapparaten IMD's (Insulation Monitoring Device) of
aardsluitingsaanwijzers (Earthfault Detection System) worden
gebruikt in IT-netten om het instandhouden van een minimale isola-
tieweerstand te bewaken zoals dit in DIN VDE 0100-410 vereist is.
Zij worden gebruikt in stroomvoorzieningen waarbij een éénpolige
aardsluiting geen uitval van de stroomvoorziening mag veroorza-
ken bv. in operatiezalen of fotovoltaïsche systemen.

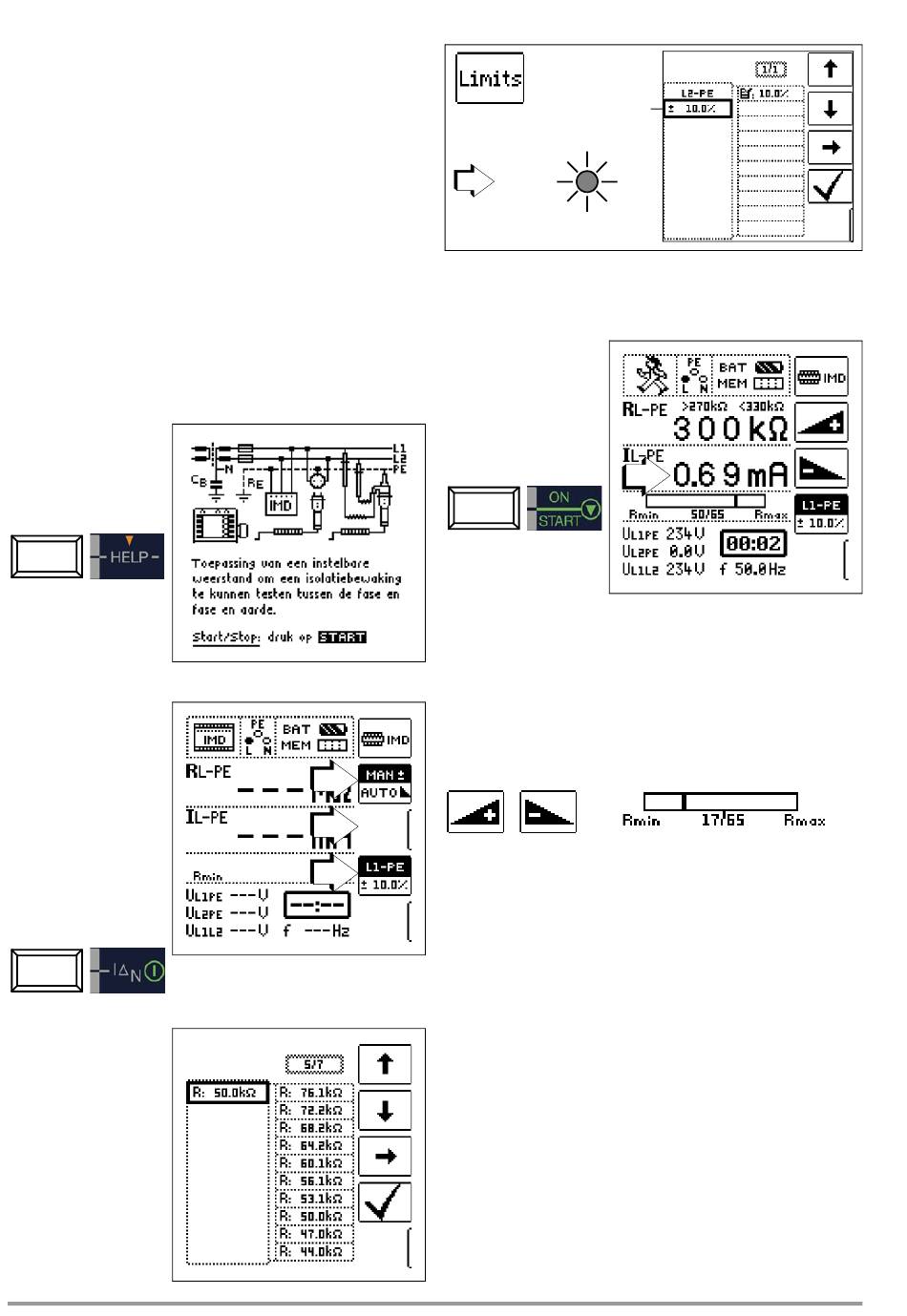

De isolatiebewakers kunnen met behulp van deze speciale functie
worden getest. Als u de knop
een instelbare isolatieweerstand geschakeld tussen één van de
twee fasen van het IT-net dat bewaakt moet worden en de aarde.
De weerstand kan tijdens de meting in de bedrijfsmodus voor
manueel verloop „MAN±" worden veranderd met de softkeyknop-
pen „+" of „–" of in de bedrijfsmodus „AUTO" automatisch wor-
den gevarieerd van R
tot R
max
u de knop
ON/START
opnieuw indrukt.
De tijd waarin de actuele weerstandswaarde sinds de waardever-
andering op het net was, verschijnt in beeld. De weergave en res-
ponsie van de IMD kan uitsluitend met de softkeyknoppen „OK"
of „NOT OK" worden beoordeeld en gerapporteerd.
Aansluiting L – N
Parameter instellen
– MAN/AUTO (1)
Omschakelen tussen
manuele meetprocedure
MAN en automatische
meetprocedure AUTO
– Leidingreferentie en
grenswaarden veran-
deren (2)
Snel omschakelen tussen
L1-PE en L2-PE (ook tij-
dens de meting) met de
knop I
N
– Startweerstand veranderen (3)
Hier kunt u de weer-
stand kiezen waarmee
elke meetreeks bij de
handmatige meetproce-
dure begint.
De functie GOME-Set-
ting (toestand bij leve-
ring) zet de startwaarde
op de weerstands-
waarde 50,0 K.
56
ON/START
indrukt, wordt hiervoor
. De meting wordt beëindigd als
min
1
3
2
Grenswaarden voor R
in % instellen
L-PE
Limiet /
grenswaarde:
I < en I > Limiet / grenswaarde
R
U
L
L
De grenswaarden worden in procent bij de actueel aangegeven
waarde voor R
berekend en weergegeven.
L-PE
Meetprocedure handmatig
Met de knop „START" worden de meting en de klok (zie pijl)
gestart.
De klok wordt bij elke verandering van de weerstand en bij
omschakeling van de belaste fase (L1/L2) opnieuw gestart.
Tijdens de meting kan de leidingreferentie (1-PE of L2-PE) met de
knop I
of de weerstandswaarden met de knoppen + en – wor-
N
den veranderd zonder dat de meting wordt onderbroken. In
beide gevallen wordt de klok teruggezet.
Weerstandswaarde verhogen + of verlagen –
(de instelwaarden zelf zijn vast aangegeven!)
Met de positiebalk kunt u zich snel oriënteren. De cijfercombinatie
daaronder geeft de huidige niveaustap van maximaal 65 stappen
aan: hier 17 van 65.
Meetprocedure automatisch
Bij de automatische meetprocedure worden alle weerstandswaar-
den tussen de maximale waarde Rmax (2,51 M) en de minimale
waarde Rmin (20 k) in 65 stappen doorlopen waarbij de duur
van elke stap 2 s bedraagt.
