16
Database
16.1
Aanmaken van verdelerstructuren algemeen

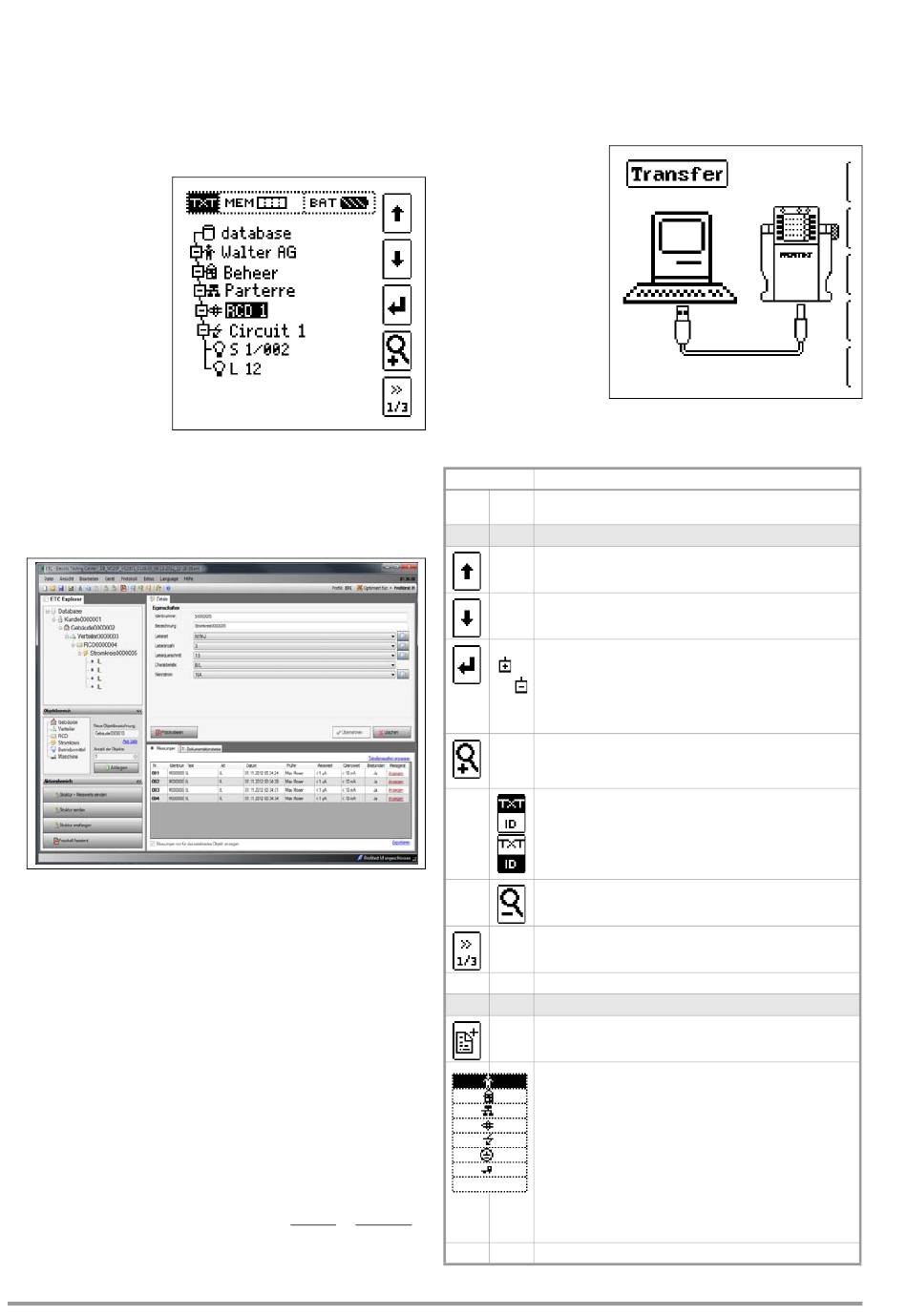

In de tester PROFITEST MASTER kan een volledige verdelerstructuur
met stroomkring- resp. RCD-gegevens worden aangemaakt.
Met deze structuur is het mogelijk, metingen toe te wijzen aan de
stroomkringen van verschillende verdelers, gebouwen en klanten.
U kunt op twee manier te werk gaan:
•
Ter plaatse resp. op
het bouwterrein: ver-
delerstructuur in de
tester aanmaken.
Er kan in de tester
een verdelerstruc-
tuur worden aange-
maakt met maxi-
maal 50 000 struc-
tuurelementen. Deze
structuur wordt
bewaard in het flash-
geheugen van de
tester.
of
•
Aanmaken en opslaan van een aanwezige verdelerstructuur
met behulp van het pc-rapportageprogramma ETC (Electric Tes-
ting Center) op de pc, zie Help > Hoe te beginnen (F1). Vervol-
gens wordt de verdelerstructuur overgedragen naar de tester.
Opmerking over het rapportageprogramma ETC
Voordat u het pc-programma gaat gebruiken, zijn de volgende
werkstappen vereist:
•
USB-stuurprogramma installeren
(noodzakelijk voor het gebruik van de PROFITEST MASTER op de
pc):
Het programma GMC-I Driver Control voor het installeren van het
USB-stuurprogramma vindt u als download op onze website:
http://www.gossenmetrawatt.com
Produkte Software Software für Prüfgeräte
Dienstprogramme Driver Control
•
PC-rapportageprogramma ETC installeren:
U kunt de meest actuele versie van de ETC als gratis ZIP-
bestand downloaden van onze website bij mygmc, als u uw
Tester geregistreerd heeft:
http://www.gossenmetrawatt.com
Produkte Software Software für Prüfgeräte
Protokollsoftware ohne Datenbank ETC myGMC zum Login
66
16.2
Overdracht van verdelerstructuren
De volgende overdrachten zijn mogelijk:
•
Het overdragen van een verdelerstructuur van de pc naar de
tester.
•
Overdragen van een verdelerstructuur met meetwaarden van
de tester naar de pc.
Voor het overdragen van
structuren en gegevens
tussen de tester en de
pc moeten deze met
een USB-interfacekabel
met elkaar verbonden
zijn.
Tijdens het overdragen
van structuren en gege-
vens verschijnt de vol-
gende weergave op het
display.
16.3
Verdelerstructuur in de tester aanmaken
Overzicht van de betekenis van de symbolen voor structuuropmaak
Symbolen
Betekenis
Hoofd-
Subni-
niveau
veau
Geheugenmenu pagina 1 van 3
Cursor BOVEN: omhoog bladeren
Cursor ONDER: omlaag bladeren
ENTER: keuze bevestigen
+ – naar een ondergeschikt niveau gaan
(mappenstructuur openmaken) of
– + naar een bovengeschikt niveau gaan
(mappenstructuur sluiten)
De volledige structuurbenaming (max. 63 tekens)
of het identificatienummer (25 tekens) in een
zoomvenster in beeld brengen
Tussen structuurbenaming en identificatienum-
mer tijdelijk omschakelen.
Deze knoppen hebben geen invloed op de
hoofdinstelling in het setup menu zie DB-MODE
Pagina 11.
Het zoomvenster buiten beeld brengen
Paginawissel naar menukeuze
Geheugenmenu pagina 2 van 3
Structuurelement toevoegen
Betekenis van de symbolen van boven naar
onderen:
Klant, gebouw, verdeler, RCD, stroomkring,
bedrijfsmiddel, machine en aardelektrode (welke
symbolen er in beeld worden gebracht, hangt af
van het gekozen structuurelement).
Keuze: Cursorknoppen BOVEN/ONDER en
Om aan het gekozen structuurelement een bena-
ming toe te voegen, zie tevens het Editeermenu in
de volgende kolom.
EDIT
zie voor meer symbolen het editeermenu onderaan
