Voorbereiding van het werk
5.3 Montage van de bescherming

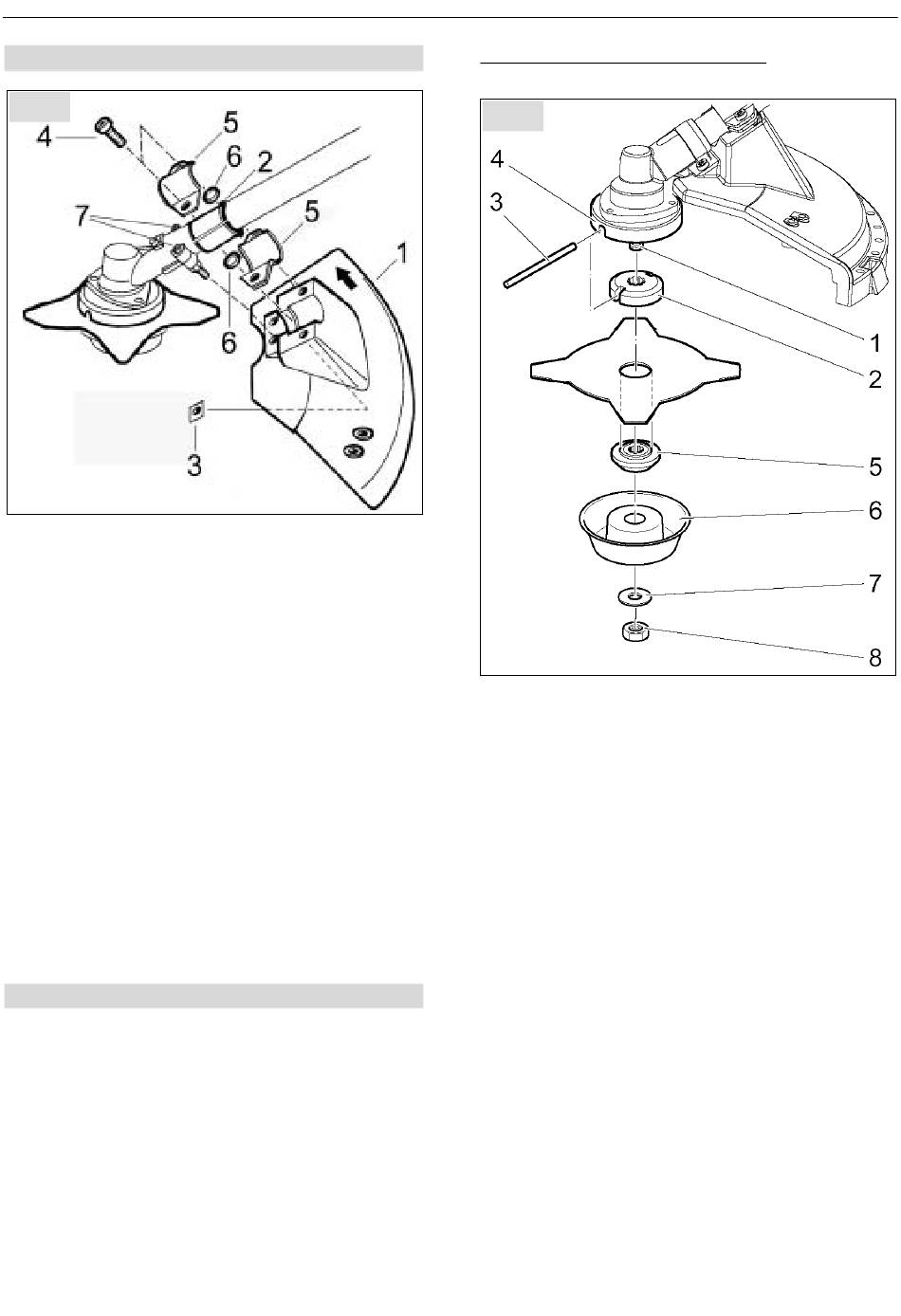

Fig. 5
•
Het dempingsstuk (2) met de verdikking naar
boven (in de richting van de motor) over de
maaiboom leggen. Daartoe kan het
dempingsstuk door de gleuf worden gebogen.
• De twee vierkante moeren (3) langs binnen in de
aanraakbeveiliging plaatsen.
• De beschermkap (1) met de twee schroeven (4),
de twee halve klemmen (5) en de ertussen te
plaatsen afstandsringen (6) rond het
dempingsstuk op de maaiboom bevestigen.
•
De twee reeds in de fabriek gemonteerde
schroeven (7) moeten in de boringen van de
beschermkap grijpen om een juiste positionering
van de beschermkap te verzekeren. Bovendien
wordt hierdoor vermeden dat de beschermkap
verdraait.
• De schroeven (4) diagonaal en gelijkmatig
aandraaien.
Opgelet: Andere montageposities van de
beschermkap zijn niet toegelaten!
5.4 Montage van het snijwerktuig
Bij de montage en het vervangen van het
snijwerktuig altijd de motor uitschakelen, de
bougiestekker aftrekken en
veiligheidshandschoenen dragen!
Afhankelijk van de uitvoering van het model is bij
uw bosmaaier een grassnijblad of een draadkop als
snijwerktuig geleverd.
NEDERLANDS
10
A) Montage van het grassnijblad
(afhankelijk van het model)
Fig. 6
•
Het drukstuk (2) op de drijfwerkas (1) plaatsen.
Erop letten dat de afgeschuinde kant naar het
drijfwerk wijst.
• Het grassnijblad passend op de kraagschijf (5)
plaatsen en op de drijfwerkas (1) steken.
•
Draaischotel (6) opsteken, schotelveer (7)
opsteken en borgmoer (8) lichtjes opschroeven.
Opgelet: linkse draad! Moer linksom
opschroeven.
• Drijfwerkas blokkeren, daartoe montagepen (3)
door de uitsparing van de wikkelbeveiliging (4)
steken.
• De drijfwerkas iets draaien, tot de montagepen
(3) in de uitsparing van het drukstuk (2) grijpt.
•
De moer (8) vastdraaien (25 Nm). Opgelet: linkse
draad! Moer linksom vastdraaien.
Opmerking: Als het snijwerktuig na het
vastdraaien van de moer en het blokkeren van de
drijfwerkas nog steeds kan worden gedraaid, is
het drukstuk omgekeerd gemonteerd. In dit
geval de montage correct herhalen.
• De montagepen (3) opnieuw verwijderen en
nagaan of het grassnijmes vrij loopt.
