5. Voorbereiding van het werk
Om verzendingstechnische redenen wordt de
machine gedeeltelijk gedemonteerd geleverd, zodat
ze voor de ingebruikname in elkaar moet worden
gezet.
De machine mag enkel worden gebruikt als ze
volledig in elkaar gezet is.
Let erop dat de tank voor de volledige montage en
voor de demontage en ombouw volledig leeg is.
5.1 Afwerking D-greep Loop
Type 121L, 129L, 129LTS

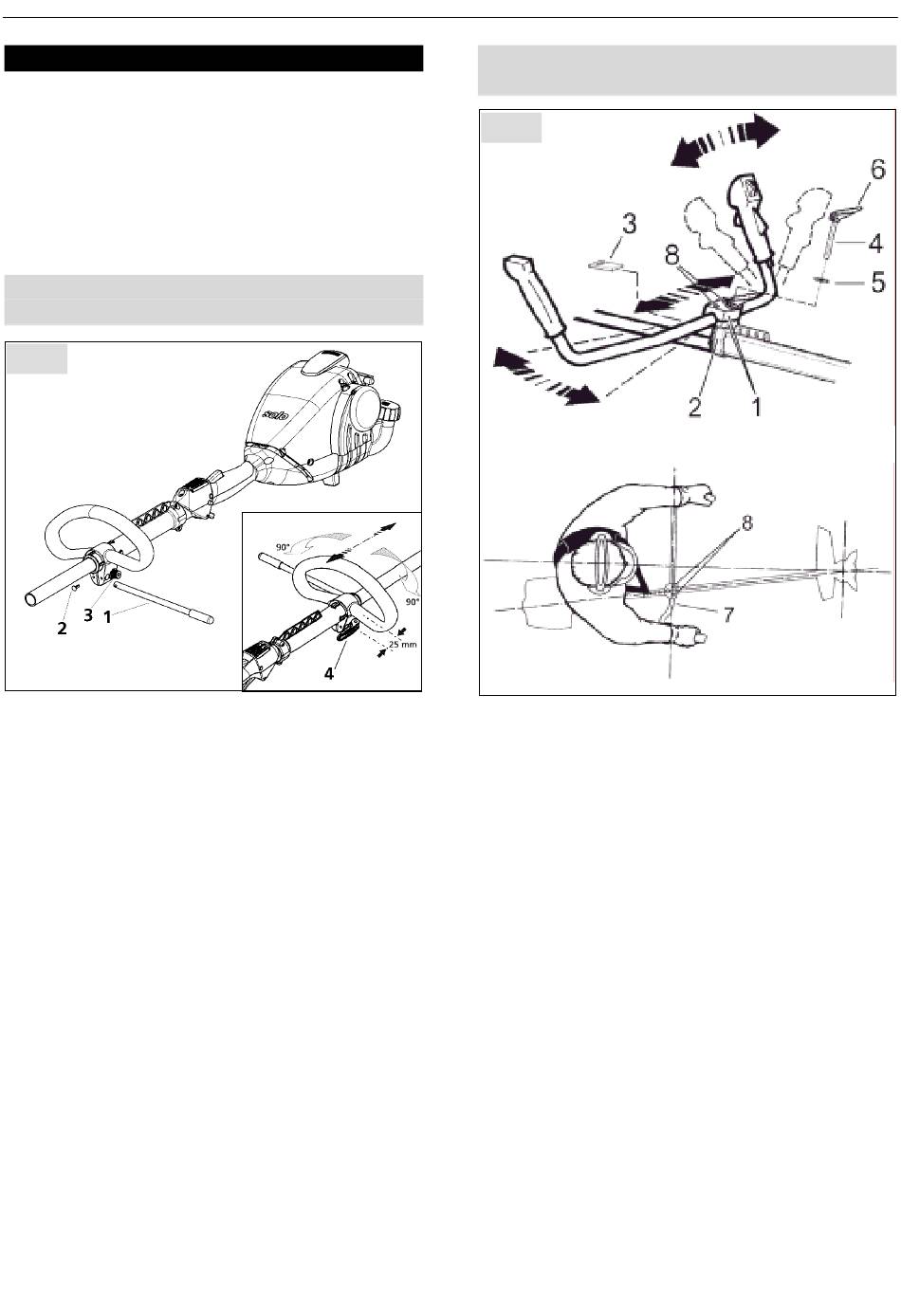

Fig. 3
Plaats de veiligheidsaanslag (1) op de D-greep Loop
en zet vast met de afdekklem (2).
Opmerking: De veiligheidsaanslag (1) moet altijd
worden ingebouwd aan de kant van de gebruiker
van de maaiboom. Als u de maaiboom tijdens het
werk rechts naast uw lichaam draagt, dient u de
veiligheidsaanslag dus naar links wijzend in te
bouwen. Als u de maaiboom tijdens het werk echter
links naast uw lichaam draagt (linkshandig), dient u
de veiligheidsaanslag naar rechts wijzend in te
bouwen.
U kunt de D-greep Loop bij losgemaakte snelsluiting
met zijn achterste aanslag ong. 25 mm naar voor
schuiven. Bij speciaal gebruik, bijv. het maaien van
graskanten, kunt u de maaiboom aan de geleidepen
90° draaien.
De D-greep bevestigen: draai de kartelmoer (3)
manueel vast en span de snelsluiting (4) aan door ze
om te keren.
Opgelet: Controleer voor u met het werk begint of
de D-greep Loop goed vastgezet is met de
snelsluiting.
5.2 Montage tweehandgreep Bike
Type 121B, 129B en 129BTS
Fig. 4
• De twee halve schalen (1) met twee schroeven (8)
op de greep eerst slechts los opschroeven.
• De handgreep op de greepsteun (2) plaatsen.
• De vierkante moer (3) langs voor in de
greepsteun (2) plaatsen en de snelsluitschroef (4)
met onderlegring (5) door de greepsteun
indraaien, maar niet te ver, zodat de snelsluiting
(6) nog volledig kan worden omgeklapt en de
handgreep vastzit.
• De rechter zijde van de handgreep (7) moet zo
dicht mogelijk tegen de greepsteun aangebracht
zijn.
• Voor een optimale instelling van de handgreep
de snelsluiting (6) omhoog klappen en indien
nodig de schroeven (8) losdraaien.
• De handgreep instellen en de snelsluiting (6)
weer omklappen.
• De schroeven (8) nu vastdraaien.
Opmerking: De optimale instelling is verzekerd als
het midden van het snijwerktuig overeenkomt met
het midden van het lichaam. De armen moeten in
werkpositie in een kleine hoek staan.
Opgelet: Met de tweehandgreep Bike moet de
maaiboom tijdens het werk altijd rechts van het
lichaam worden gebruikt!
