VOEDINGSKABELS
7

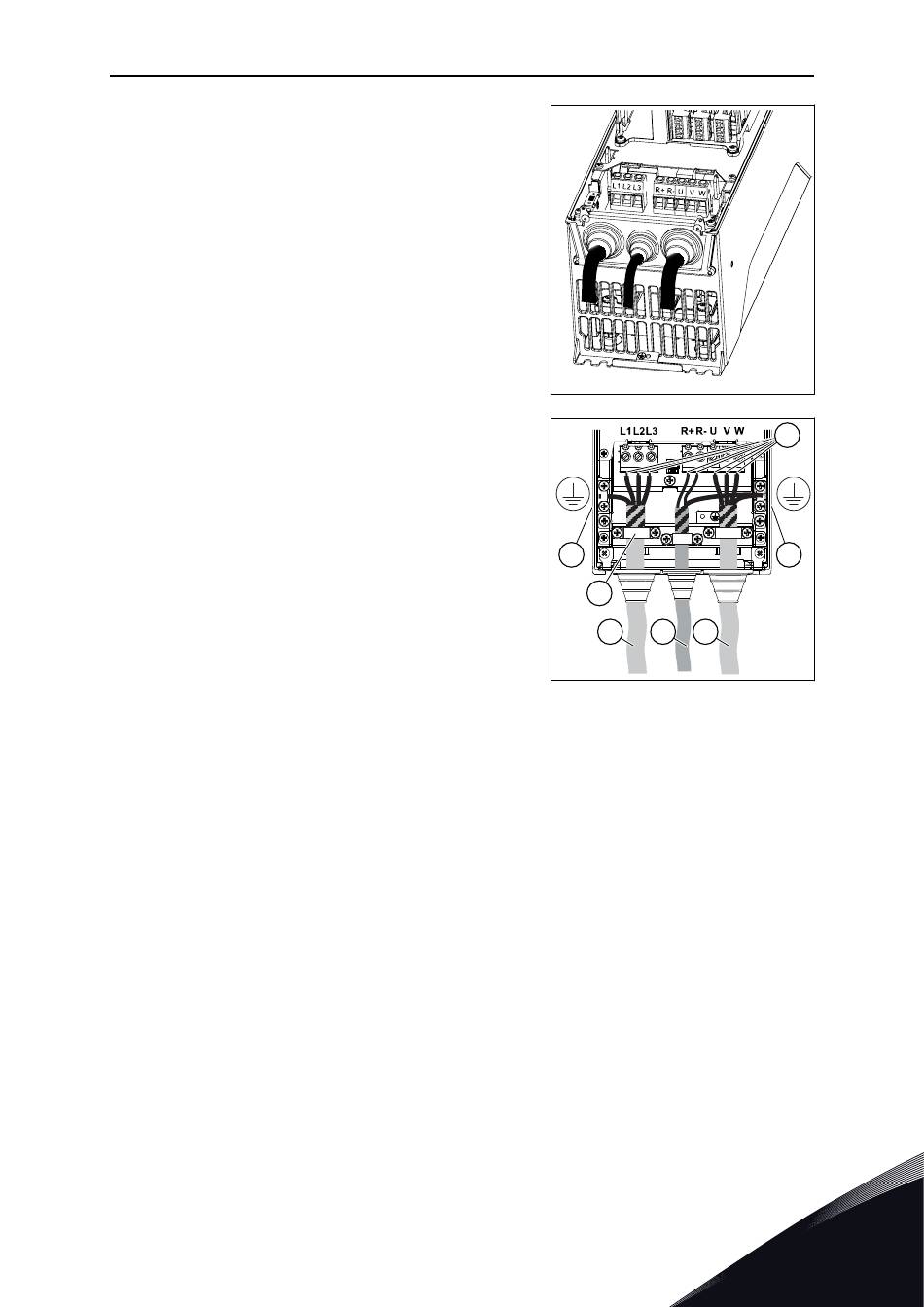

Leg de kabelinvoerplaat met de kabels in de groef
van de behuizing van de frequentieregelaar.
8
Sluit de gestripte kabels aan.
a) Leg de afscherming van de 3 kabels bloot om
een verbinding van 360 graden te maken met
de aardingsklemmen voor de
kabelafscherming.
b) Sluit de fasedraden van de voedingskabel en de
motorkabel aan op de juiste aansluitpunten,
evenals de draden van de
remweerstandskabel.
c) Bevestig de aardleiding van elke kabel aan een
aardaansluitpunt met een aardingsklem voor
de aardleiding.
d) Zorg ervoor dat de externe aardleiding is
verbonden met de aardingsrail. Zie hoofdstuk
2.4 Aarding en aardfoutbeveiliging.
e) Let op de juiste aandraaimomenten zoals
vermeld in Tabel 23.
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
C
A
D
E
F
A. Aardingsklem voor de
kabelafscherming
B. Aansluitklemmen
C. Aardklem
D. Netvoedingskabel
E. Remweerstandskabel
F. Motorkabel
VACON · 73
B
C
5
