VACON · 94

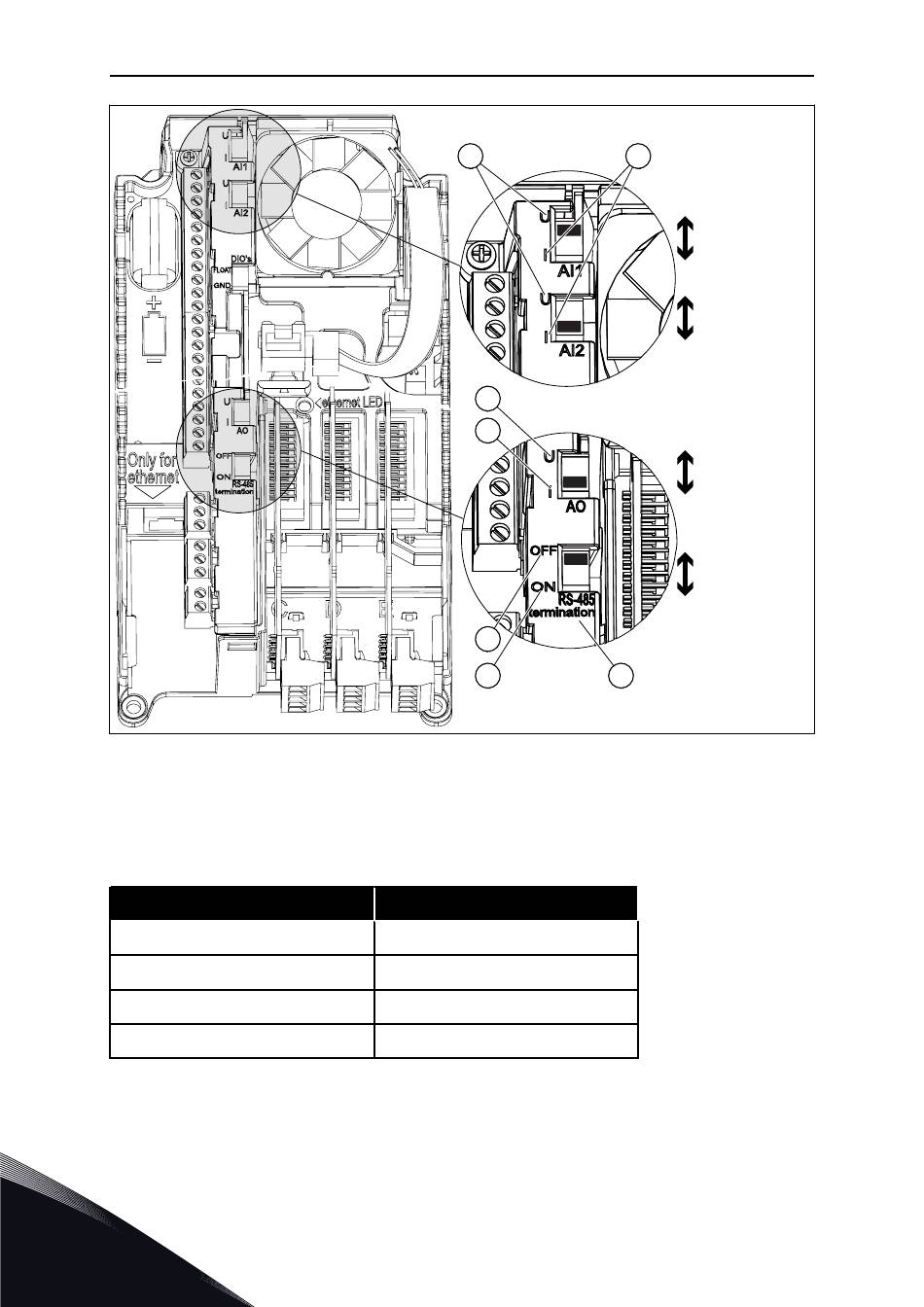

Afb. 42: Keuzemogelijkheden van de DIP-switches
A. Het spanningssignaal (U), 0–10V-ingang
B. Het stroomsignaal (I), 0–20mA-ingang
C. UIT
Tabel 29: De standaardpositie van de DIP-switches
DIP-switch
AI1
AI2
AO1
RS485-busafsluiting
6
A
A
B
C
D
E
D. AAN
E. De RS485-busafsluiting
Standaardpositie
U
I
I
UIT
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
BESTURINGSUNIT
B
AI1
U
I
AI2
U
I
AO1
U
I
RS-485
OFF
ON
