VACON · 96

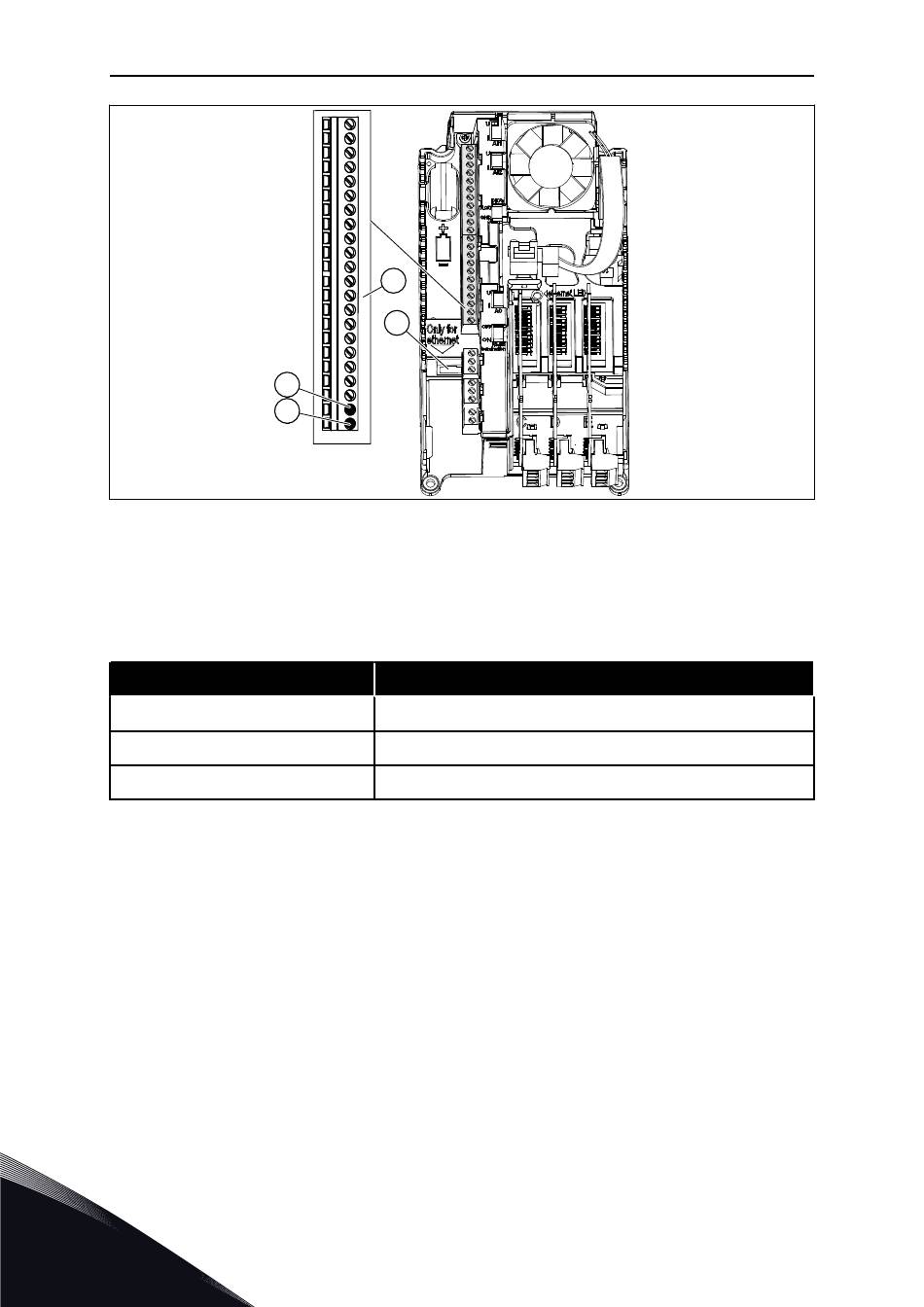

Afb. 44: Ethernet- en RS485-aansluitingen
A. RS485-aansluiting A = data -
B. RS485-aansluiting B = data +
6.3.1
VELDBUS VIA EEN ETHERNETKABEL
Tabel 30: Gegevens voor ethernetkabels
Artikel
Type stekker
Type kabel
Kabellengte
ETHERNETBEKABELING
1
Steek de stekker van de ethernetkabel in de
bijbehorende aansluiting.
6
D
C
A
B
Beschrijving
Een afgeschermde RJ45-stekker, maximumlengte 40 mm (1,57 inch)
CAT5e STP
Maximaal 100 m (328 ft)
C. Ethernetaansluiting
D. Besturingsklemmen
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
BESTURINGSUNIT
