3 Sluit de gasboiler aan op de gasaanvoer.
4 Controleer andere onderdelen op gaslekken bij een druk van
maximum 50 mbar (500 mm H
op de gasaanvoeraansluiting.
7.7
De ketel aansluiten op het
schoorsteengassysteem
WAARSCHUWING
▪ Zorg ervoor dat alle aansluitingen van het materiaal
van het rookgasafvoer- en luchttoevoerkanaal zeer
goed
zijn
afgedicht.
rookgasafvoer- en luchttoevoerkanaal kan gevaarlijke
toestanden veroorzaken of mensen verwonden.
▪ Controleer of alle rookgasafvoeronderdelen goed vast
zitten.
▪ Gebruik GEEN al dan niet zelftappende schroeven om
het rookgasafvoersysteem te bevestigen, anders is
lekkage mogelijk.
▪ De afdichtingsrubbers kunnen in contact met vet
beschadigd worden, gebruik water in de plaats.
▪ Gebruik
GEEN
aansluitingsmanieren van verschillende fabrikanten.
De gasboiler is ENKEL ontworpen om onafhankelijk van kamerlucht
te werken.
De gasboiler wordt geleverd met een 60/100 concentrische
rookgasafvoer-/luchtinlaataansluiting. Steek de concentrische leiding
zorgvuldig in de adapter. De ingebouwde afdichtringen zorgen voor
een luchtdichte aansluiting.
Een
adapterstuk
80/125
concentrische
beschikbaar. Steek de concentrische leiding zorgvuldig in de
adapter. De ingebouwde afdichtringen zorgen voor een luchtdichte
aansluiting.
INFORMATIE
Volg de bij de adapterset meegeleverde instructies
nauwgezet op.

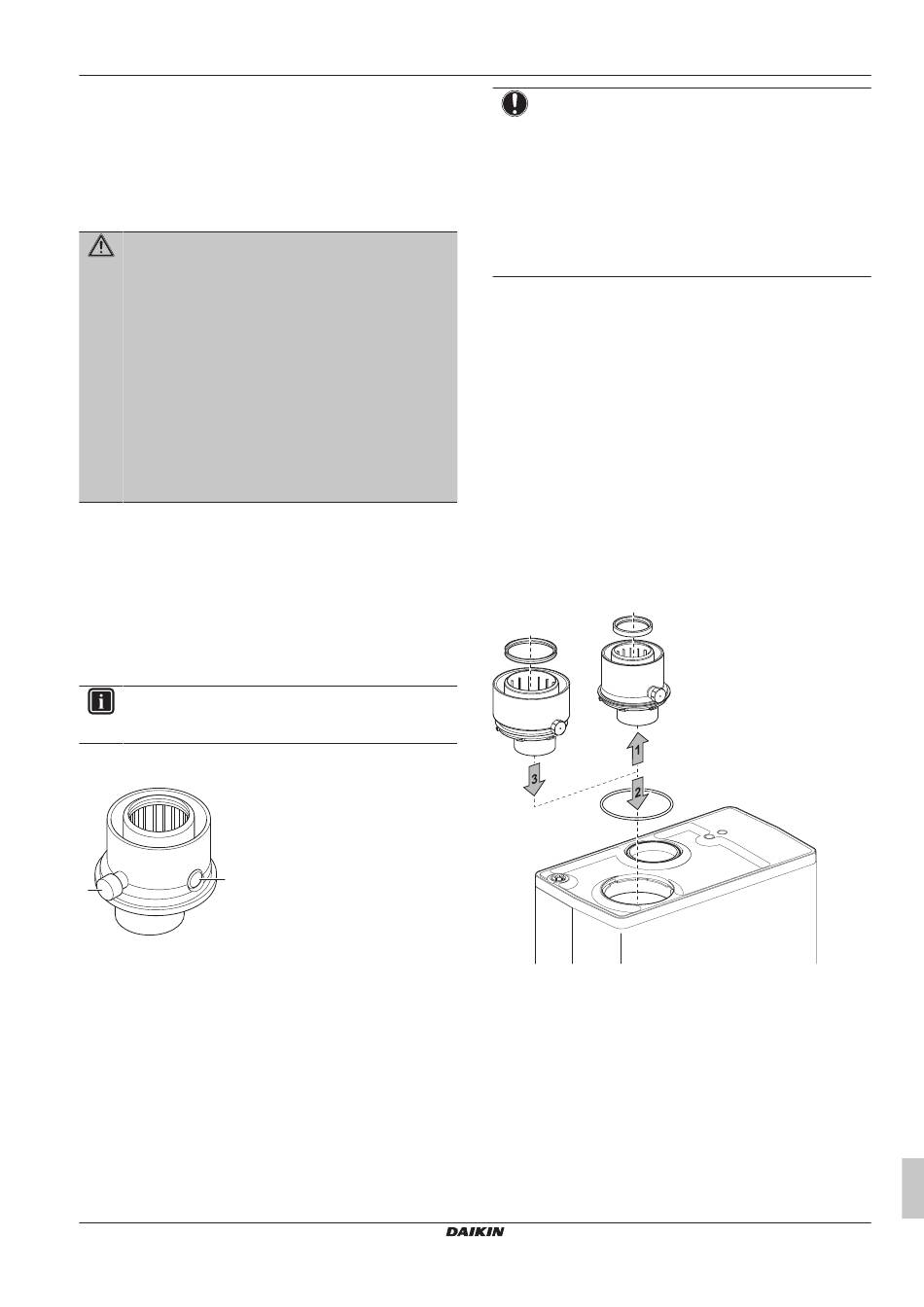

Het concentrisch adapterstuk heeft een meetpunt voor de gasuitlaat
en een meetpunt voor de luchtinlaat.
b
a
a
Meetpunt rookgasuitlaat
b
Meetpunt luchtinlaat
De luchttoevoer en de rookgasafvoerbuis kunnen ook apart worden
aangesloten als een dubbele buisverbinding. Een optie om de
gasboiler te voorzien van een concentrische in plaats van een
dubbele buisverbinding, is beschikbaar.
EHYKOMB33A
Daikin Altherma hybride warmtepomp – gasketelmodule
4P353067-1K – 2020.10
O). Er mag geen belasting zijn
2
Een
slecht
bevestigde
onderdelen,
materiaal
of
aansluiting
is
ook
OPMERKING
Wanneer u de gasuitlaat installeert, houd dan rekening met
de installatie van de buitenunit. Zorg dat de uitlaatgassen
niet in de verdamper worden gezogen.
Houd bij het plaatsen van de gasuitlaat en de luchtinlaat
rekening met het feit dat het onderhoud aan de binnenunit
steeds gemakkelijk moet kunnen worden uitgevoerd.
Wanneer de gasuitlaat/luchtinlaat achter de binnenunit
lopen, kan men niet aan het expansievat en zal het zo
nodig vanaf de buitenkant van de unit moeten worden
vervangen.
7.7.1
De gasketel veranderen naar een 80/125
concentrische aansluiting
De concentrische aansluiting kan worden veranderd van Ø60/100
naar Ø80/125 met behulp van een adapterset.
1 Verwijder de concentrische pijp van de luchtaanvoer en
verbrandingsgaspijp bovenaan de gasketel door linksom te
draaien.
2 Verwijder de O-ring van de concentrische pijp en bevestig deze
rond de flens van de concentrische adapter Ø80/125.
3 Plaats de concentrische adapter bovenaan het apparaat en
draai deze rechtsom zodat de meetnippel recht naar voren
wijst.
4 Plaats de concentrische pijp voor de luchtaanvoer en
verbrandingsgasschoorsteen in de adapter. De geïntegreerde
afdichtingsring zorgt voor een luchtdichte aansluiting.
5 Controleer de aansluiting van de interne schoorsteenpijp en het
condensatieverdeelstuk. Zorg dat deze goed is aangesloten.
7.7.2
De 60/100 concentrische aansluiting
veranderen naar een dubbele
pijpaansluiting
De concentrische aansluiting kan van Ø60/100 veranderd worden in
een dubbele buisaansluiting van 2× Ø80 met behulp van een
adapterset.
1 Verwijder de concentrische buis van de luchtaanvoer en
verbrandingsgasbuis bovenaan de gasketel door linksom te
draaien.
2 Verwijder de O-ring van de concentrische buis en bevestig deze
rond de flens van de dubbele buisadapter Ø80.
Montagehandleiding en gebruiksaanwijzing
7 Installatie
17
