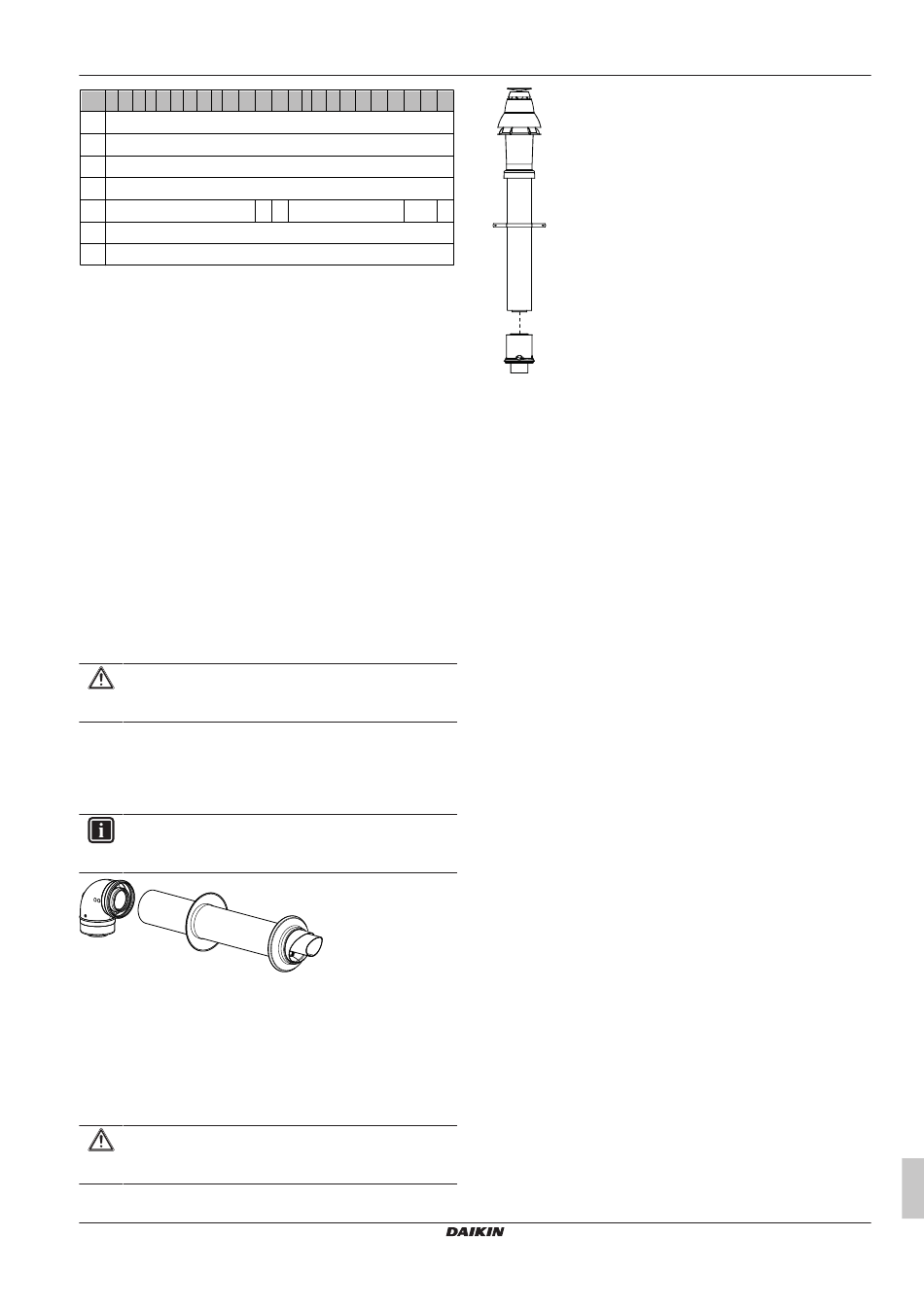

D BG BA
IT
HR HU SK
CZ
SI
ES PT PL GR CY IE TR
C
13
C
33
C
43
C
53
C
(a)
63
C
83
C
93
a
Gasuitlaat/luchttoevoerstukken kunnen bij een andere
leverancier gekocht worden. Alle stukken die bij een
andere leverancier gekocht worden, moeten aan
EN14471 voldoen.
b
NIET toegestaan.
7.7.6
Schoorsteenpijppositie
Raadpleeg de lokale en nationale reglementeringen.
7.7.7
Isolatie van de gasuitlaat en luchtinlaat
Condensatie kan zich voordoen aan de buitenzijde van het
pijpmateriaal wanneer de materiaaltemperatuur laag is en de
omgevingstemperatuur hoog met een hoge vochtigheidsgraad.
Gebruik 10 mm vochtbestendig isolatiemateriaal wanneer er risico
op condensatie is.
7.7.8
Een horizontaal schoorsteensysteem
plaatsen
Het 60/100 mm horizontaal schoorsteensysteem kan worden
verlengd tot een maximumlengte zoals vermeld in de tabel met
maximale pijplengtes. Bereken de equivalente lengte volgens de
specificaties in deze handleiding.
VOORZICHTIG
Lees de installatiehandleidingen van de ter plaatse te
voorziene onderdelen.
De horizontale schoorsteen MOET geïnstalleerd worden onder een
gradiënt van 3° naar de ketel (50 mm per meter) en MOET worden
ondersteund met ten minste 1 steun op elke lengte van een meter.
De beste aanbevolen positie van de steun is net voor het
koppelstuk.
INFORMATIE
Flexibele schoorsteengasleidingen mogen NIET worden
gebruikt in horizontale aansluitgedeelten.
7.7.9
Een verticaal schoorsteensysteem
plaatsen
Een verticale 60/100 mm schoorsteenkit is ook beschikbaar. Door
beschikbare bijkomende onderdelen van uw ketelleverancier te
gebruiken, kan de kit worden verlengd tot een maximumlengte zoals
vermeld in de tabel met maximale pijplengtes (met uitzondering van
de eerste ketelaansluiting).
VOORZICHTIG
Lees de installatiehandleidingen van de ter plaatse te
voorziene onderdelen.
EHYKOMB33A
Daikin Altherma hybride warmtepomp – gasketelmodule
4P353067-1K – 2020.10
CH AT
MT LT
LT LV UK FR
Daikin
Daikin
Daikin
Daikin
(b) (a)
(b)
(a)
Daikin
Daikin
B
(b)
7.7.10
Rookpluimbeheerkit
Zie de lokale en regionale regelgeving.
7.7.11
Schoorstenen in kruipruimten
Vooral voor Verenigd Koninkrijk:
Het rookgasafvoersysteem moet volgens de instructies van de
fabrikant worden aangesloten alvorens de boiler op te starten.
De term "void" (lege ruimte) omvat valse plafonds, kruipruimtes
onder
de
vloer,
onderhoudsstijgbuizen, dakruimtes of andere afgesloten ruimtes die
de toegang tot het rookgasafvoersysteem beperken.
Om visuele inspectie mogelijk te maken, zonder afhankelijk te zijn
van apparaten zoals endoscopen, camera's en spiegels, moeten
inspectieluiken over de gehele lengte van het rookgasafvoersysteem
worden aangebracht.
De luiken moeten minimaal 300 mm×300 mm groot zijn en met de
rand van het inspectieluik op 1,5 m van elke verbinding en bij
verandering van richting worden geplaatst. Bochten moeten
zichtbaar zijn vanuit beide richtingen en het inspectieluik mag niet in
de bocht worden geplaatst.
Als er geen geschikte toegang is, mag het toestel NIET in gebruik
worden genomen en moet het van de gastoevoer worden
losgekoppeld.
Bovendien
moeten
rookgasafdichtingen volgens de vereisten van BS5440 worden
geïnstalleerd:
▪ Controleer of de condensatieopvangbak met water is gevuld en
correct is aangesloten op de ketel.
▪ Alle rookgasafvoerverbindingen zijn correct uitgevoerd, onbelast
en adequaat ondersteund.
▪ Alle onderdelen van de rookgasafvoer kunnen visueel worden
geïnspecteerd. Zorg voor een geschikte toegang tot de plaats
waar de rookgasafvoer zich in kruipruimten bevindt.
7.7.12
In de handel verkrijgbaar
rookgasmateriaal (C63)
De eigenschappen van de verbranding bepalen de keuze van het
rookgasafvoermateriaal. Normen EN 1443 en EN 1856‑1 bevatten
de nodige informatie voor de keuze van het rookgasafvoermateriaal
via een sticker met identificatie-informatie. De identificatie-informatie
moet de volgende gegevens bevatten:
7 Installatie
speciaal
gebouwde
afgesloten
de
volledige
rookgasafvoer
Montagehandleiding en gebruiksaanwijzing
ruimtes,
en
alle
21
