Aansluitingen en bedieningselementen achterpaneel (Fig.1):

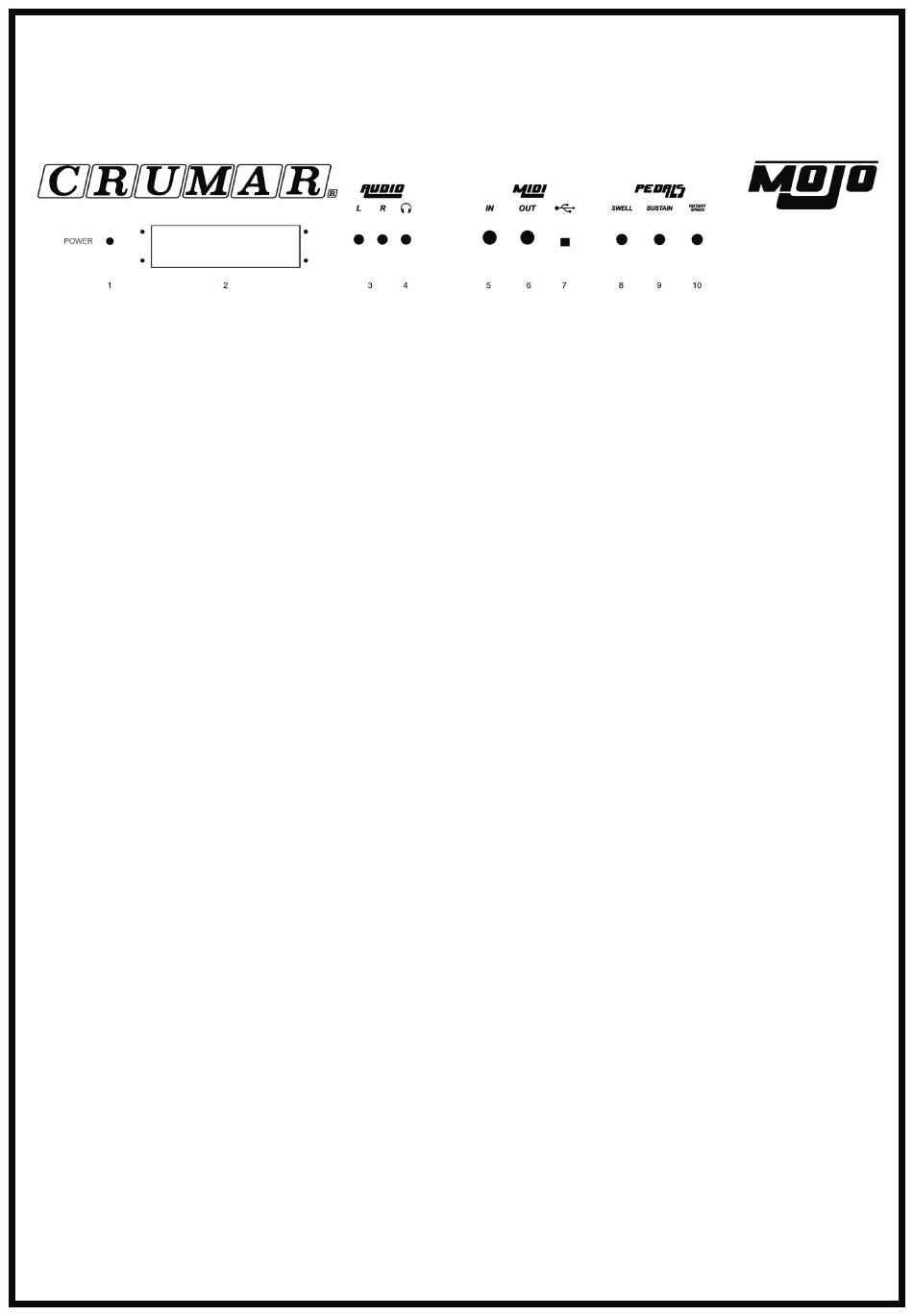

Fig.1
1.
Voeding: Deze aansluiting wordt gebruikt om de Crumar Mojo voeding aan te slui-
ten (12 Volt CC). Gebruik geen andere dan de oorspronkelijke en meegeleverde
eenheid met het instrument.
2.
Moederbord Access Slot: Aansluitingen op het moederbord kunnen worden be-
naderd achter dit paneel. De moederbord aansluiting mag alleen worden gebruikt
voor updates en geavanceerde confi guratie van uw instrument. Een VGA compa-
tibele monitor kan worden aangesloten met behulp van een 15-pins aansluiting op
de blauwe poort. Een muis of toetsenbord kan worden aangesloten met behulp van
de DIN PS/s paarse of groene poorten of een beschikbare USB-poort. USB poorten
kunnen ook worden gebruikt voor andere apparaten, zoals USB sticks, voor da-
ta-overdracht. De LAN-poort en de blauwe, groene en paarse audio aansluitingen
zijn uitgeschakeld.
3.
Main Audio Out - L & R (linker- en rechterkanaal): Deze uitgangen worden gebruikt
om het instrument met een versterker te verbinden. De Crumar Mojo moet worden aan-
gesloten op een stereo versterkingssysteem om het geluid optimaal te kunnen benutten.
Bij normaal gebruik, wordt de leslie simulatie in stereo uitgestuurd. De Crumar Mojo
kan bovendien zorgen voor een verticale leslie simulatie met behulp van CRUMAR's
exclusieve "V.S. Technology". Bij het gebruik van de verticale simulatie, zorgt de out-
put van het R-kanaal voor de lage tonen / rotor simulatie en het L-kanaal biedt de tre-
ble / hoorn simulatie. Een intern crossover fi ltert het signaal naar het overeenkomstig
uitgangssignaal. Om volledig te kunnen profi teren van de verticale simulatie en het
klankbeeld van een leslie het beste te simuleren, plaatst u de luidspreker die op het
L-kanaal is aangesloten boven de luidspreker waarop het R-kanaal is aangesloten.
Met de laatste softwareversie kunt u, als u andere combinaties van geluiden se-
lecteert (bijvoorbeeld combinatie 2, toonwielorgel + e-piano), met behulp van de
split-modus het orgel op het linkerkanaal en de e-piano op het rechterkanaal uitsturen.
Er kunnen nog meer instellingen voor de L en R uitgangen worden gekozen.
(Zie hoofdstuk 7: edit en program modus.)
