3 Opbouw en werking
Het magneetventiel bestaat uit een e/p-bi-
naire omvormer met handmatige hulpbedie-
ning en een eenzij dig bediend, geïntegreerd
versterkerventiel met retourveer.
De hulpenergie voor de e/p-binaire omvor-
mer wordt intern via aansluiting 1 of extern
via aansluiting 9 aangevoerd. Door aan een
keerdichting te draaien kan de aanvoer van
de hulpenergie worden omgekeerd.
In de ruststand wordt het keerschot door de
veer van de uitlaattuit opgeheven. Hierdoor
wordt in de drukdeler, bestaande uit
voorsmoring en uitlaatsproeier, een druk op-
gebouwd die onder de uitschakeldruk van het
geïntegreerde versterkerventiel ligt. Door een
binair elektrisch signaal wordt de magneet-
spoel geactiveerd en wordt de uitlaattuit te-
gen de veerkracht van het keerschot in afge-
sloten. Hierdoor stij gt de druk in de drukdeler
tot boven de inschakeldruk van het geïnte-
greerde versterkerventiel en schakelt het ven-
tiel om naar de werkstand. Na het wegnemen
van het binaire elektrische signaal wordt het
geïntegreerde versterkventiel door een retour-
veer naar de ruststand omgeschakeld.
Optioneel kan het magneetventiel met een
eenzij dig aangestuurd, pneumatisch ver-
sterkerventiel worden uitgebreid. Hierdoor
kan een verhoogde K
worden (cf. typeblad T 3756)
EB 3967 NL
-waarde gerealiseerd
VS
+
Nomi-
naal
–
signaal
Aansluiting 3
Aansluiting 2

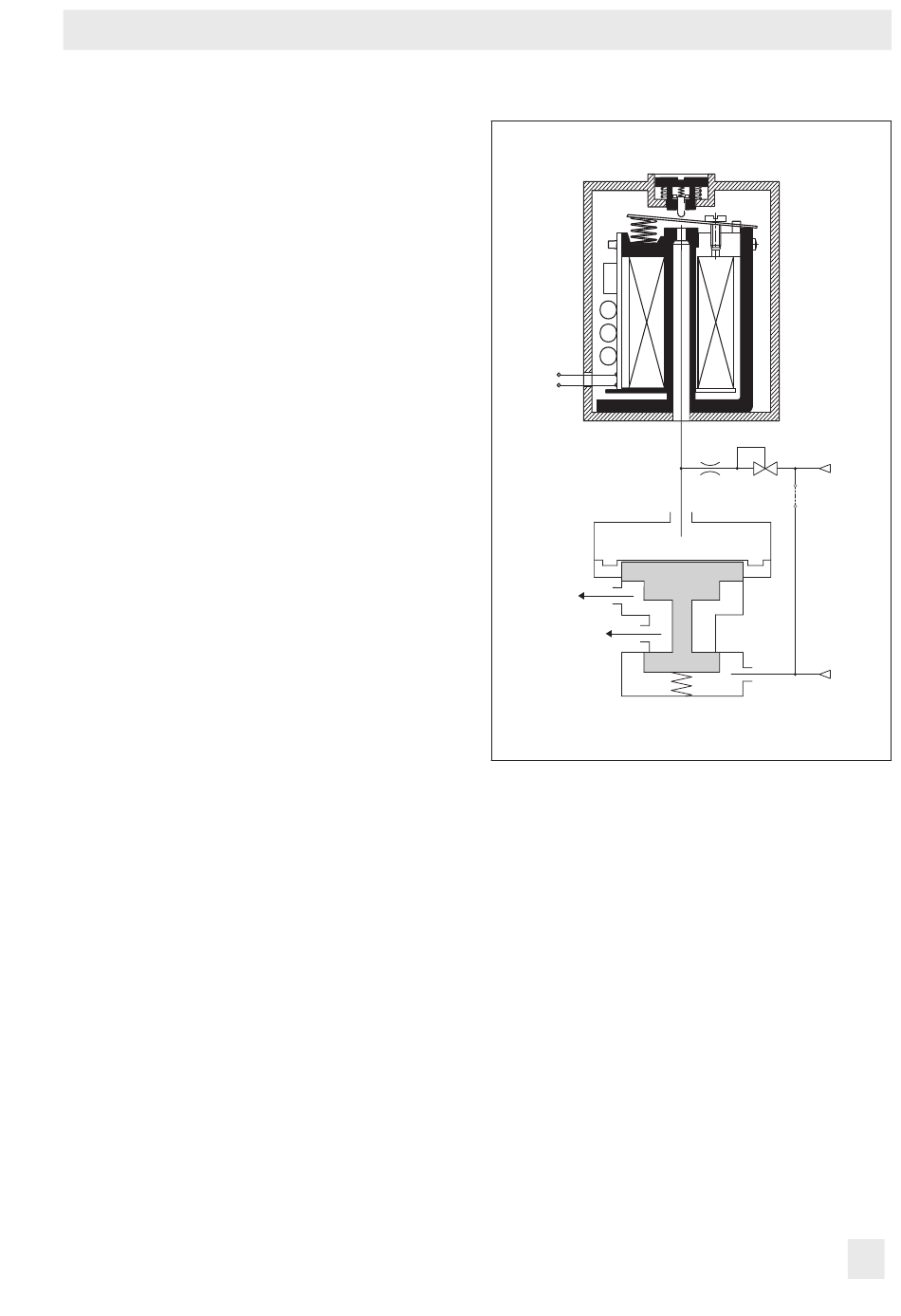

beeld 1: Functieschema
Opbouw en werking
Externe
hulpenergie
Aansluiting 9
Aansluiting 1
15
