Voorbereidende maatregelen
het verbindingsblok met positioner conform
VDI/VDE 3847, komen de stappen 1 en 2 te
vervallen.
3. Positie van de vormafdichting en van de
codeerpen op de NAMUR-boorsjabloon
controleren.
4. Magneetventiel op het verbindingsblok
met twee cilinderschroeven bevestigen.
Codeerpen

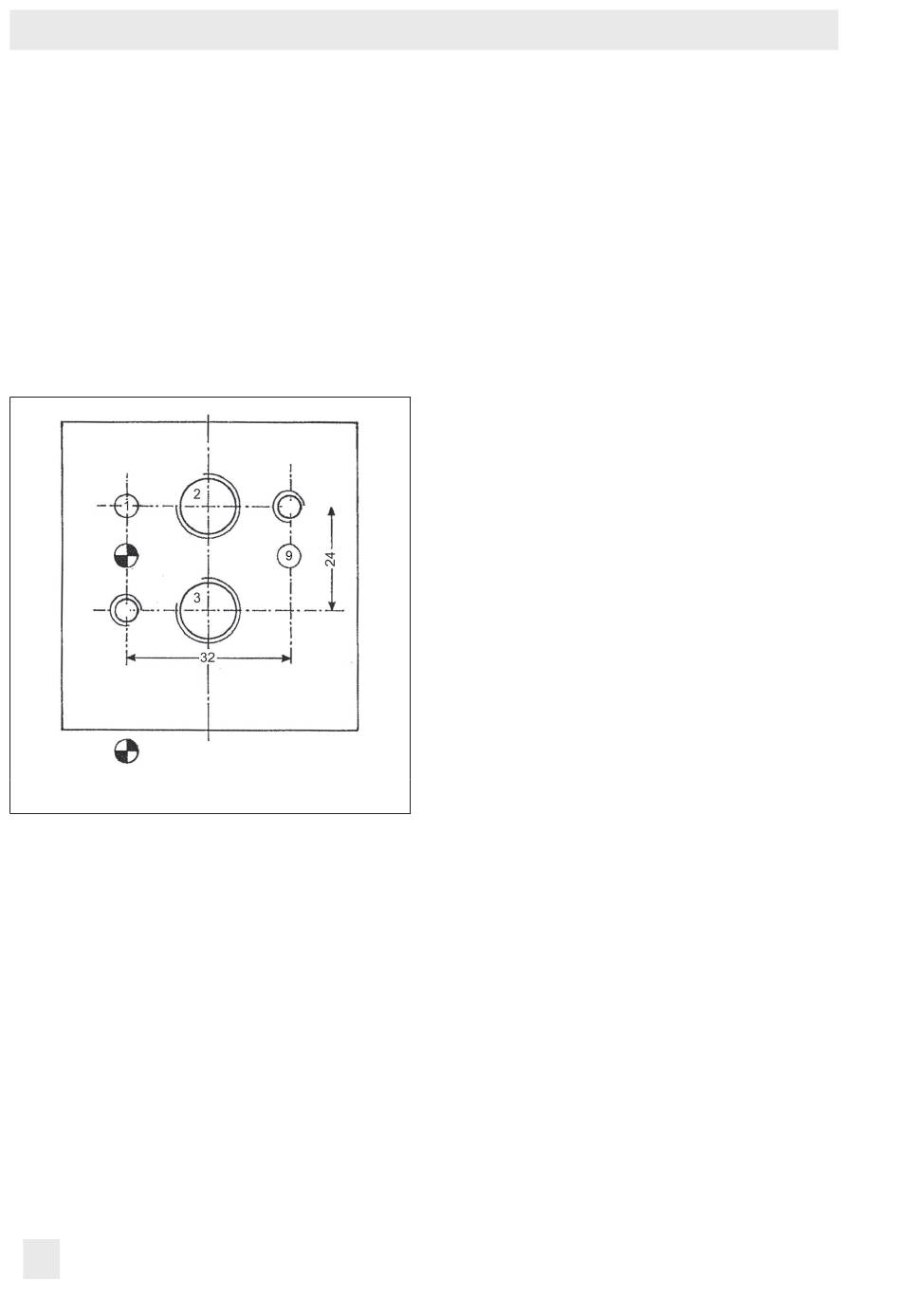

beeld 2:
Aansluitbeeld conform VDI/VDE 3847
28
5.1.2
Montage volgens
IEC 60534-6
Vereiste montageonderdelen en accessoires:
cf. hoofdstuk 3.1 'Montage volgens
IEC 60534-6'.
Indien het magneetventiel voorafgaandelij k
geconfi gureerd is voor montage conform
IEC 60534-6, zij n geen aanvullende monta-
geonderdelen vereist.
1. Positie van de vormafdichting, dan wel
van de O-ringen op de NAMUR-boors-
jabloon en van de codeerpen controle-
ren.
2. Magneetventiel met twee cilinderschroe-
ven op de adapterplaat NAMUR-rib be-
vestigen.
Indien het magneetventiel voorafgaandelij k
geconfi gureerd is voor montage conform
IEC 60534-6, komen de stappen 1 en 2 te
vervallen.
3. Magneetventiel met een cilinderschroef
aan het juk van het regelventiel bevesti-
gen.
EB 3967 NL
