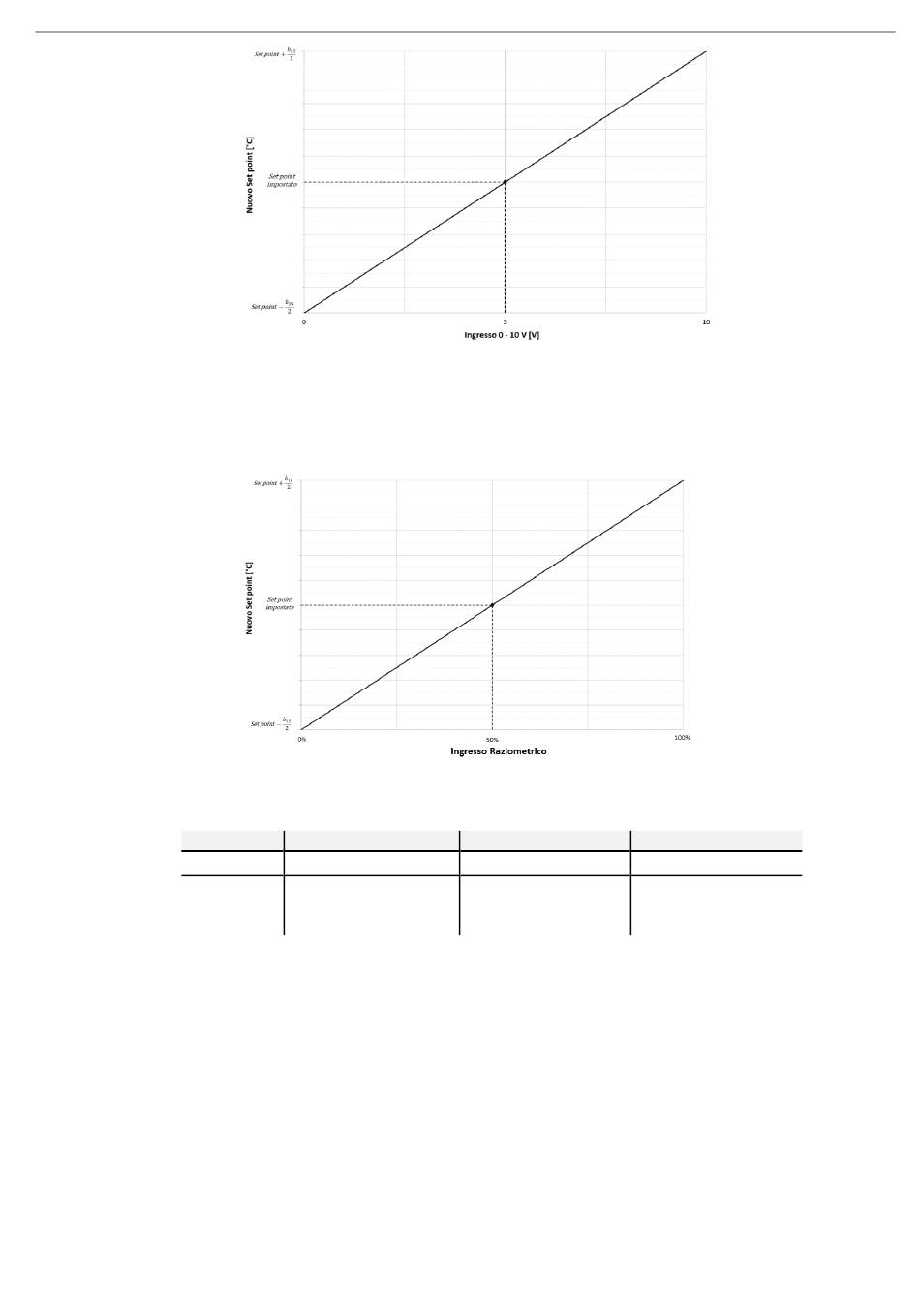

Het signaal moet worden toegepast op de aansluitklemmen X-22.1 en X-22.2 (zie de elektrische schema's).
-
b20=1 bij 0%-ingang heeft u als huidig setpoint: ingestelde set (Coo/Hea) – b15/2
-
b20=1 bij 50%-ingang zal het setpoint het ingestelde setpoint zijn (Coo/Hea)
b20=1 bij 100%-ingang heeft u als huidig setpoint: ingestelde set (Coo/Hea) + b15/2
-
Aansluiten op aansluitklemmen in klemmenbord X-22.1 en X-22.2, terwijl voor de +5V direct aansluiten op pen 3 van de CN7 (pen
28 van de regelaar).
Connector
Klemmenbor
OPMERKING: in de "koel"-modus, in aanmerking genomen dat het standaard ingestelde setpoint in koud is ingesteld op 7°C,
mag parameter b15 geen waarde gelijk aan of groter dan 6 aannemen om te voorkomen dat het nieuwe setpoint ingesteld door
ingang 0-10V waarden kan aannemen die lager zijn dan de activeringsdrempelwaarde van de antivries (4°C).
7 CIRCULATIEPOMP
De warmtepomp-circulatiepomp kan in de volgende bedrijfsmodi worden ingesteld:
-
werking op afroep door thermoregelaar
-
werking op afroep door thermoregelaar met periodieke activering;
-
continue werking (standaard).
De circulatiepomp gaat onmiddellijk uit als:
−
Alarm blokkering pomp aanwezig is waaronder alarm debietregelaar in handmatige blokkeringsopheffing;
Regelaar voor de i-32V5
PEN 1
CN7
GND
X-22.1
d
Omkeerbare luchtgecondenseerde waterkoelers en warmtepompen
PEN 2
Spanningsingang
X-22.2
15
PEN 3
+5V
Direct aansluiten op
pen 3 van de CN7 van
de regelaar
