Uitlijnen van de koppeling
1 Plaats een liniaal (A) op de koppeling. Plaats of verwijder zo veel koperen vulplaatjes
als nodig is om de elektromotor op de juiste hoogte te brengen, zodat de liniaal over
de gehele lengte op de beide koppelingshelften rust, zie figuur 4.
A
B

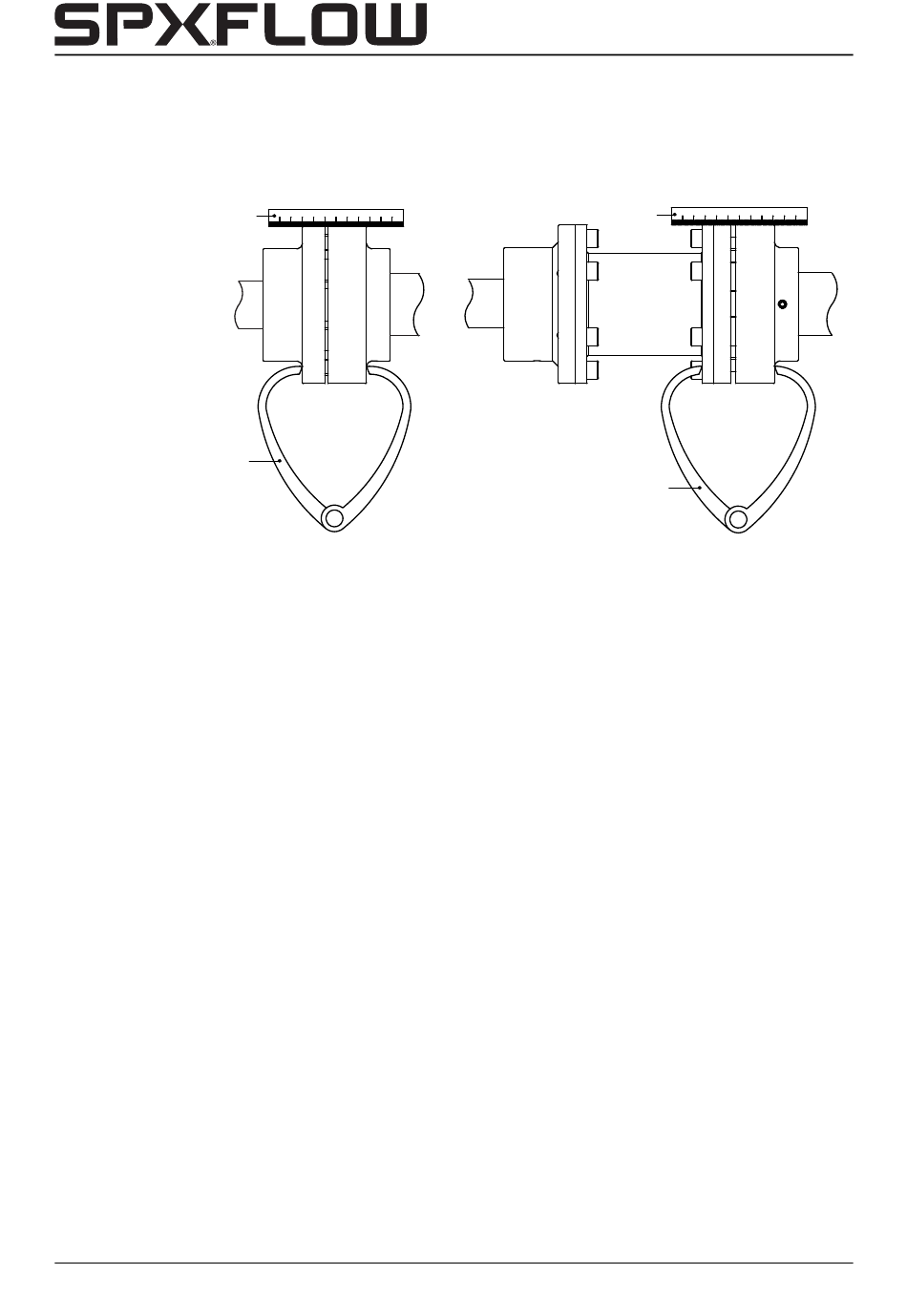

Figuur 4:
Uitlijnen van de koppeling met behulp van een liniaal en een krompasser.
2 Herhaal dezelfde controle aan beide zijden van de koppeling ter hoogte van de
pompas. Verplaats de elektromotor zodanig, dat de liniaal over de gehele lengte tegen
de beide koppelingshelften aanligt.
3 Controleer de uitlijning nogmaals met behulp van een diktepasser (B) op 2 diametraal
tegenover elkaar liggende punten op de zijkanten van de koppelingshelften, zie figuur
4.
4 Monteer de beschermkap. Zie paragraaf 7.7 "Montage van de beschermkap".
Installatie
A
B
CM/NL (1707) 5.6
