7.5
7.6
7.6.1
7.6.2
38

In- en uitbouwen pomp

De pomp kan geheel worden uitgebouwd, of alleen de Back Pull Out unit kan worden
verwijderd, waarbij het pomphuis op de fundatieplaat gemonteerd blijft en de flenzen aan
het leidingwerk blijven. In de meeste gevallen wordt de gehele pomp gedemonteerd, om
deze in de werkplaats onder schone omstandigheden te inspecteren respectievelijk te
repareren.
• Zorg ervoor dat de afsluiters dicht staan en dat de pomp is afgetapt.
• Wanneer de pomp of de Back Pull Out unit gedemonteerd is, plaats deze op een
pallet voor verder intern transport.
Plaats een waarschuwingsbord bij de pomp op de pallet dat waarschuwt
voor de gevaren van het magneetveld!
Plaats een waarschuwingsbord bij de pomp op de pallet dat waarschuwt
voor de schadelijke effecten van het magneetveld!

Back-Pull-Out systeem

CombiMag pompen hebben een Back-Pull-Out systeem. Indien gebruik gemaakt is van
een "spacer"-koppeling kan het tussenstuk van deze koppeling eenvoudig verwijderd
worden. Daarna kan de lagerstoel met het hele roterende gedeelte (de Back Pull Out
unit) verwijderd worden. Daardoor kan de pomp grotendeels gedemonteerd worden
zonder dat de zuig- en persleiding losgenomen worden. De motor kan daarbij op zijn
plaats blijven staan. Heeft het pompaggregaat geen spacerkoppeling, dan moet voor de
demontage de motor van de fundatie gehaald worden.

Demontage beschermkap

1 Draai bouten (0960) los. Zie figuur 12.
2 Verwijder de beide beschermkappen (0270). Zie figuur 10.

Demontage van de Back-Pull-Out unit

0800 2100

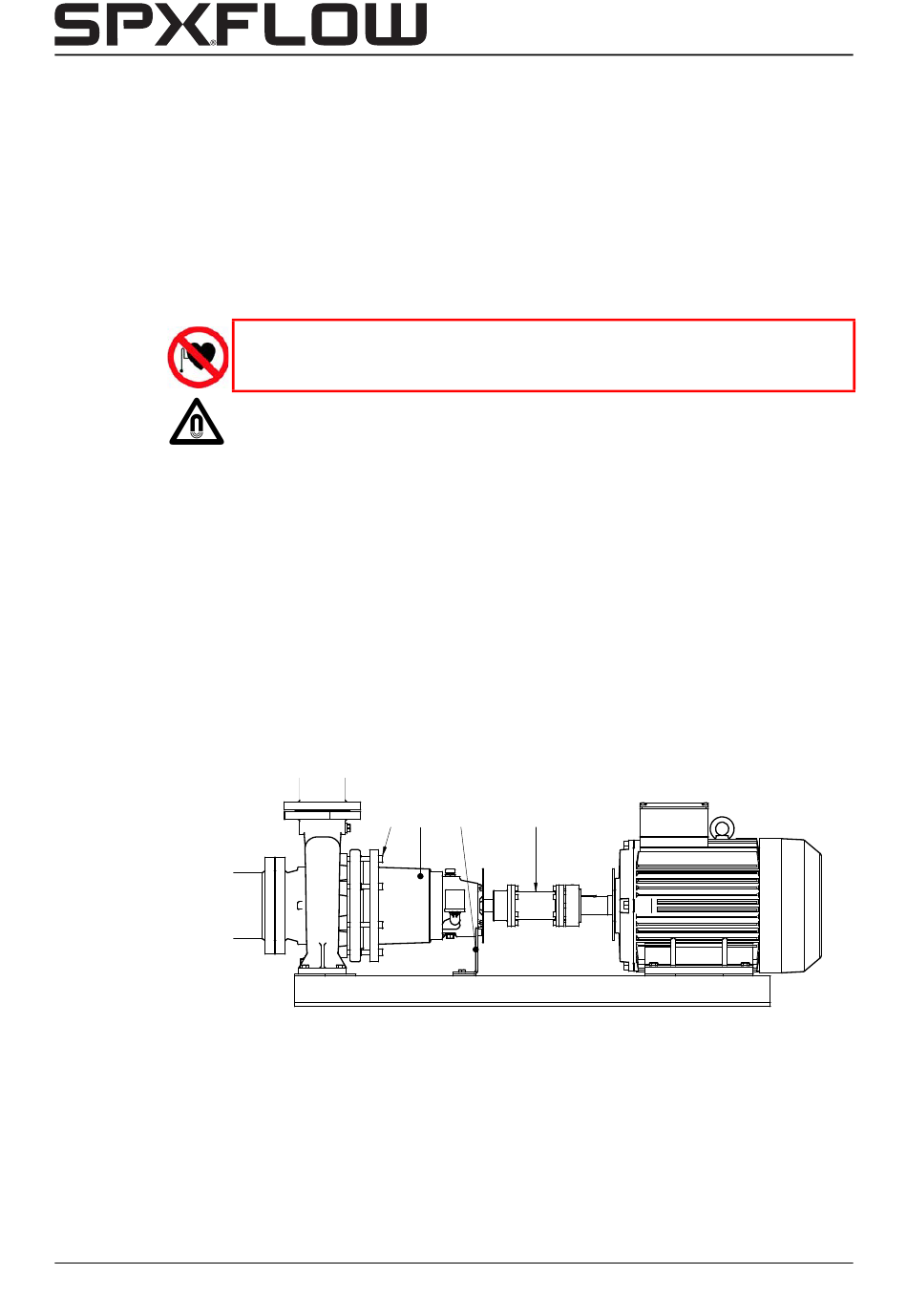

Figuur 9:
Back-Pull-Out principe.
1 Indien voorzien van een spacer koppeling: Verwijder de spacer. Anders: demonteer
de elektromotor.
2 Maak de vloeistofleidingen los als de pomp is uitgerust met mantels.
3 Maak de stoelsteun (0140) los van de fundatieplaat, zie figuur 9.
4 Verwijder de cilinderkopschroeven (0800).
Demontage en montage
0140
SPACER
4338
CM/NL (1707) 5.6
