3.5
24
Leidingwerk
• De CombiMag is geen zelfaanzuigende pomp, de vloeistof moet de pomp instromen
• De leidingen moeten zuiver passend aansluiten en ook tijdens het bedrijf spanningsvrij
blijven. Voor de maximaal toelaatbare krachten en momenten op de pompflenzen zie
paragraaf 10.7 "Toelaatbare krachten en momenten op de flenzen".
• De doorlaat van de zuigleiding moet ruim bemeten zijn. Deze leiding moet zo kort
mogelijk zijn en zodanig naar de pomp toelopen dat er geen luchtzakken kunnen
ontstaan. Indien dit niet mogelijk is, dient op het hoogste punt een mogelijkheid voor
ontluchting aangebracht te worden. Wanneer de zuigleiding een grotere doorlaat heeft
dan de zuigaansluiting van de pomp, moet een excentrisch verloopstuk worden
toegepast, zodat er geen luchtzak en wervelingen kunnen ontstaan. Zie figuur 7.
4035_A

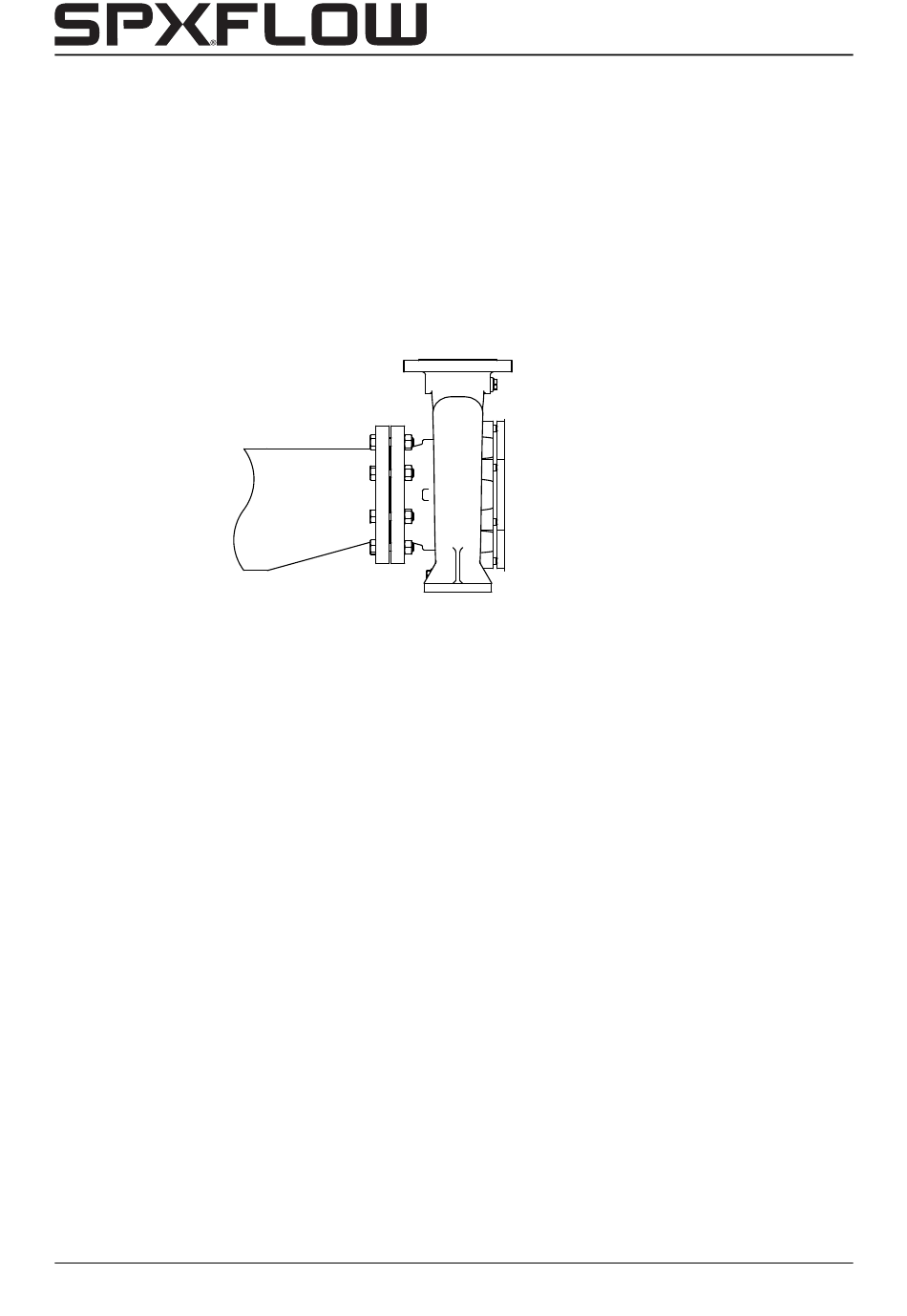

Figuur 7:
Excentrisch verloopstuk naar de zuigflens.
• De maximaal toelaatbare systeemdruk is vermeld in paragraaf 10.1 "Maximaal
toelaatbare werkdrukken". Indien de kans bestaat, dat deze druk wordt overschreden,
bijvoorbeeld door een te hoge inlaatdruk, moeten hiertegen afdoende maatregelen
genomen worden. Dit kan door een veiligheidsklep in de leiding te monteren.
• Door plotselinge veranderingen van de stroomsnelheid kunnen hoge drukstoten in
pomp en leidingen optreden (waterslag). Gebruik daarom geen snel sluitende
afsluiters, kleppen en dergelijke.
• Spoel, voordat de pomp geïnstalleerd wordt, eerst het leidingwerk goed door, om het
te ontdoen van vuil, vet of eventueel in het leidingwerk aanwezige deeltjes.
• Plaats bij montage tijdelijk (gedurende de eerste 24 bedrijfsuren) een fijn gaas tussen
zuigflens en zuigleiding, opdat vreemde voorwerpen het inwendige van de pomp niet
beschadigen. Indien er gevaar voor verontreinigen blijft bestaan, plaats dan definitief
een filter.
Installatie
CM/NL (1707) 5.6
