Hydraulische Schema's; Omschrijving - Atag M Compact Series Handleiding Voor Installatie, Gebruik En Onderhoud
Inhoudsopgave
Hydraulische aansluitingen

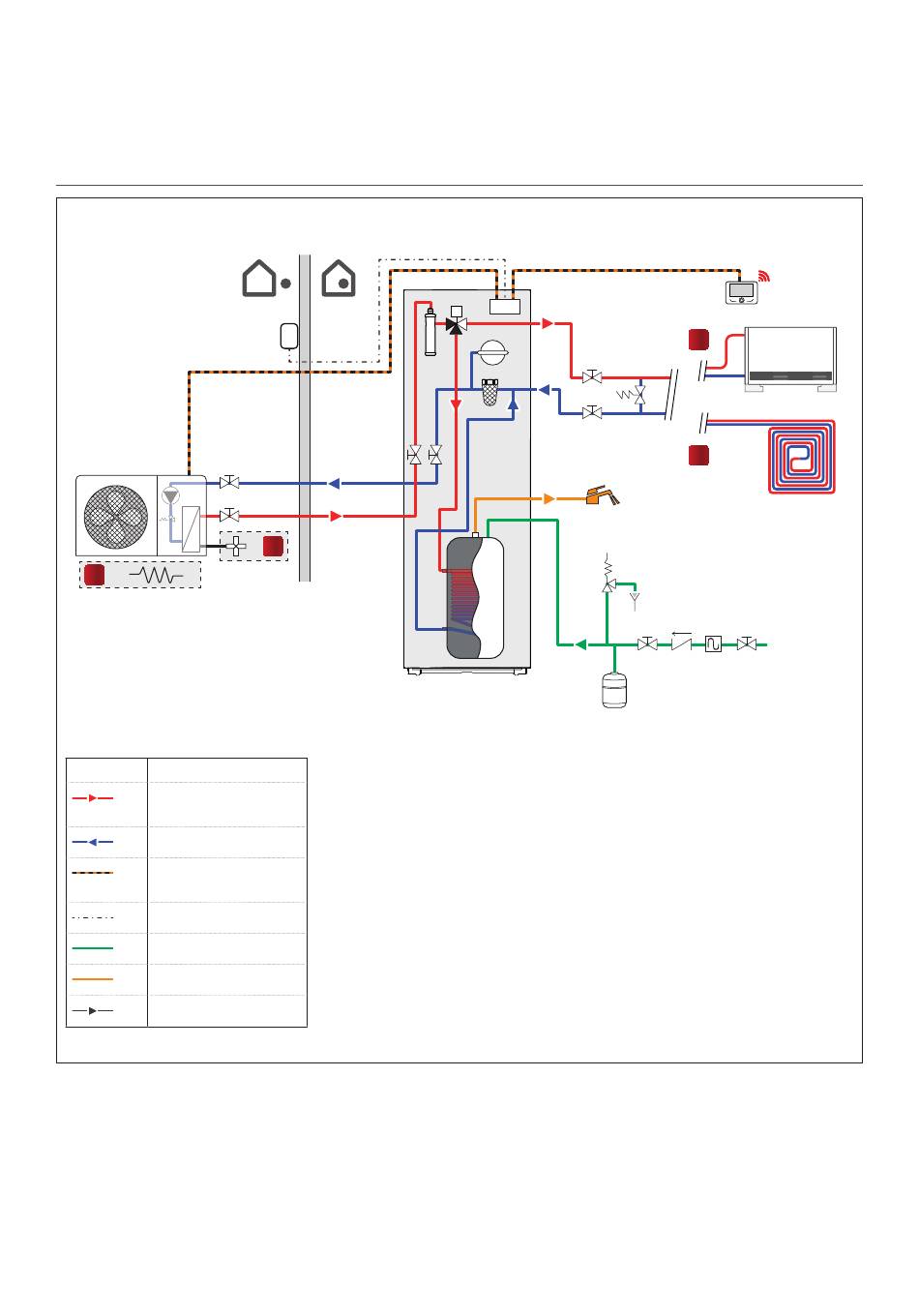

Hydraulische schema's
1 ZONE FS
4
1
4
A
Symbool
Omschrijving
Toevoerleiding instal-
latie
Retourleiding installatie
Aansluiting communi-
catie
Elektrische aansluiting
Ingang koud tapwater
Uitgang warm tapwater
Koelcircuit
8
4 4
B
A Weerstand opvangbak (accessoire)
B
Antivries-set (accessoire)
C
Zone verwarming hoge tempera-
tuur/koeling lage temperatuur (fan
coil)
D Zone verwarming lage tempera-
tuur/koeling met vloersysteem
2
9
6
4
5
4
12
4
14
1
Externe eenheid
2
Interne eenheid
3
Interface ATAG NEOZ
4
Afsluitklep
5
Slibfilter
6
Expansievat installatie
7
By-pass (optioneel)
8
Buitenvoeler
9
Driewegklep
10 Sifon
11 Terugslagklep
12 Veiligheidsklep
13 Afvoer
14 Expansievat warm tapwater
3
C
7
D
13
11
10
4
Afb. 60
