Elektrische aansluitingen

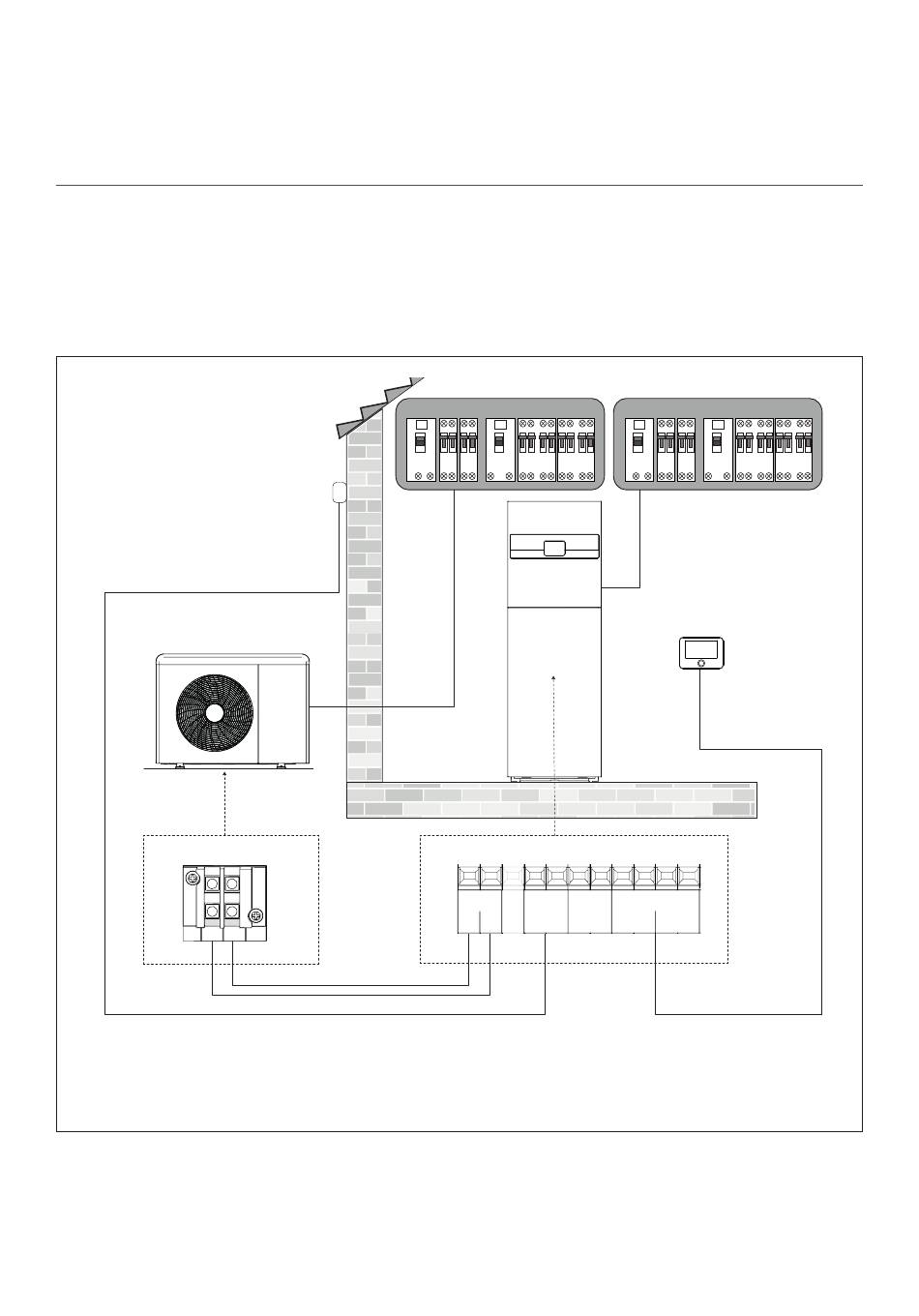

Voorbeeld van elektrische aansluiting tussen interne eenheid en externe eenheid
Voorafgaand aan het uitvoeren van werk-
zaamheden, de stroom onderbreken door
de hoofdschakelaar uit te schakelen.
De elektrische aansluiting tussen de in-
terne en externe eenheid moet worden
uitgevoerd met behulp van de twee
laagspanningsklemmenblokken: G en S.
S
1 ph Eenfasige aansluiting (afhankelijk van het model)
3 ph Driefasige aansluiting (afhankelijk van het model)
Nadat de aansluitingen tussen de interne en externe eenheid zijn uitgevoerd, plaatst u de beide panelen van de
a
respectieve schakelborden terug.
Houd de hoog- en laagspanningskabels gescheiden.
a
64 / NL
Sluit «G» op het klemmenblok van de in-
terne eenheid aan op «G» op het klem-
menblok van de externe eenheid.
Sluit «S» op het klemmenblok van de inter-
ne eenheid aan op «S» op het klemmen-
blok van de externe eenheid.
G
1 ph
3 ph
T
T
ON
ON
OFF
OFF
XXA
XXA
XXA
XXA
30mA
30mA
N
N
N
N
N
N
ATGBUS
...
SE
TNK
G
S
1 ph
3 ph
T
T
ON
ON
OFF
OFF
XXA
XXA
XXA
XXA
30mA
30mA
N
N
N
N
N
N
EBUS2
B
B
T
Afb. 80
