4. POWERMASTER-30 G2 INSTALLATIE
Benodigd gereedschap: Philips schroevendraaier #2.
PowerMaster-30 G2-montageproces wordt getoond in Afbeeldingen 4.1 – 4.13.
4.1 PowerMaster-30 G2 stroomdiagram
A. Expandermodule
platte kabel
E. Dubbele RS-232
module platte kabel
I.
Back Unit
M. Telefoon-
kabelaansluitingen
*
of PGM-5 Module
** of externe stroomaansluiting
*** of terminalblok in Noord-Amerikaanse panelen
D-306908 PowerMaster-10/30 G2 Installatiehandleiding
B. Bekabelde
zone/Speciale sirene
terminalblok
F. Dubbele RS-232
module
J. Stroombron
N. Cellulaire module

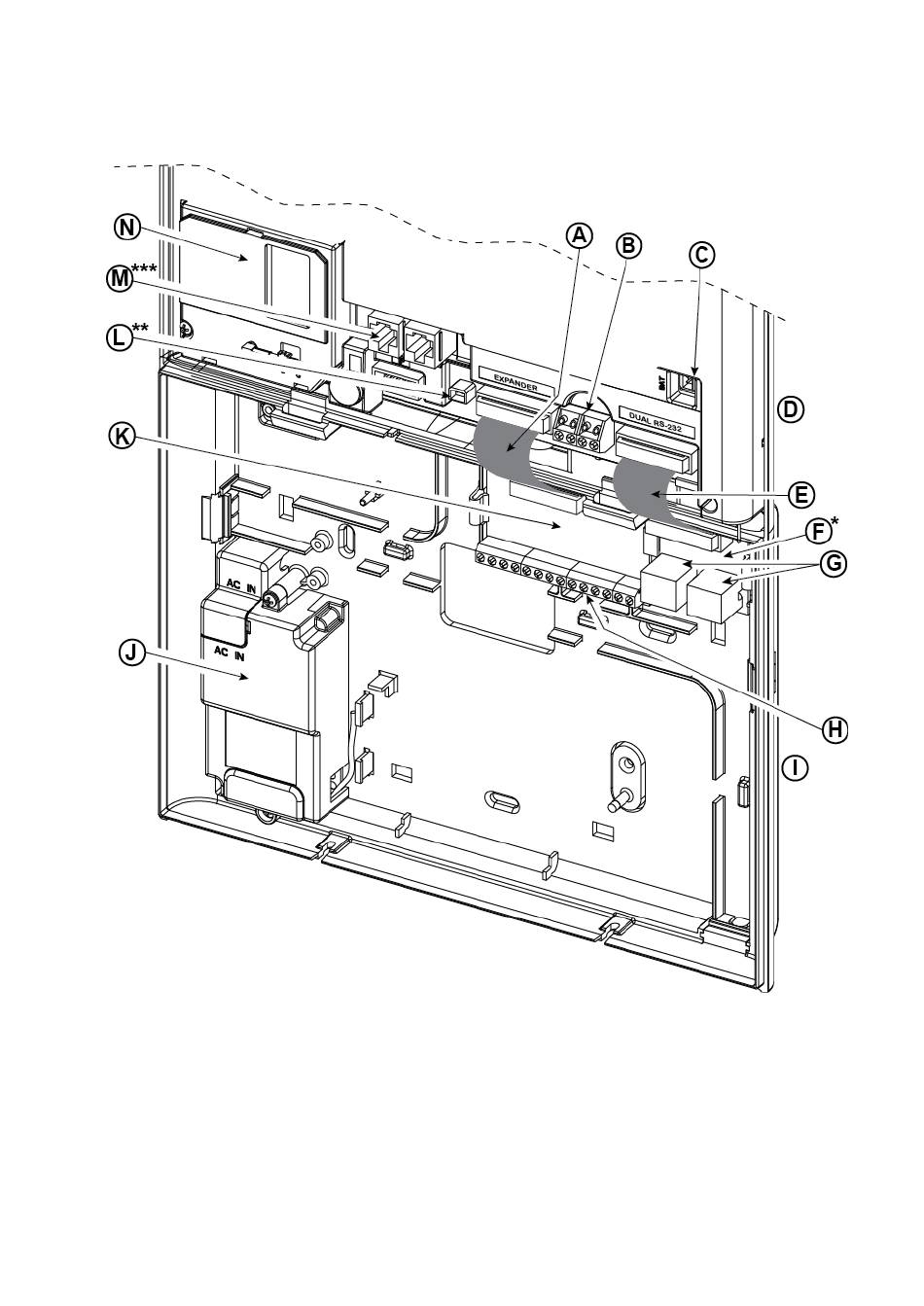

Afbeelding 4.1 – PowerMaster-30 G2 stroomdiagram
4. POWERMASTER-30 G2 INSTALLATIE
C. Batterijverbinding
G. Dubbele RS-232
module connectors
K. Expander Module
D. Voorste eenheid
H. Expander Module
bekabeling Terminalblokken
L. Stroomaansluiting
19
