Verbind de stroomkabel en sluit het controlepaneel zoals getoond in Afbeeldingen 4.10a-4.10b.
Voer stap 1 en 2 uit op een werkbank voor de plaatsing.
1. Ingang voor dikke kabel: Trek de gewenste plastic
kabeldop uit (1 van 4).
2. Trek de kabelklem (I) uit voor gebruik in de
volgende stap
3. Steek de stroomkabel door het gewenste
kabelkanaal (A). Voer hem naar de
stroomvoorzieningsunit (E) en verwijder het
veiligheidsdeksel (D). Verbind de 2 draden van de
stroomkabel met het stroomvoorziening terminal
blok (F) met een schroevendraaier. De schroeven
goed aanspannen. Zet de stroomkabel vast met zijn
klem (B of C) en sluit het veiligheidsdeksel (D).
4. Verbind de stroomvoorziening output kabel (G) met
stroomaansluiting (H) in het voorpaneel.

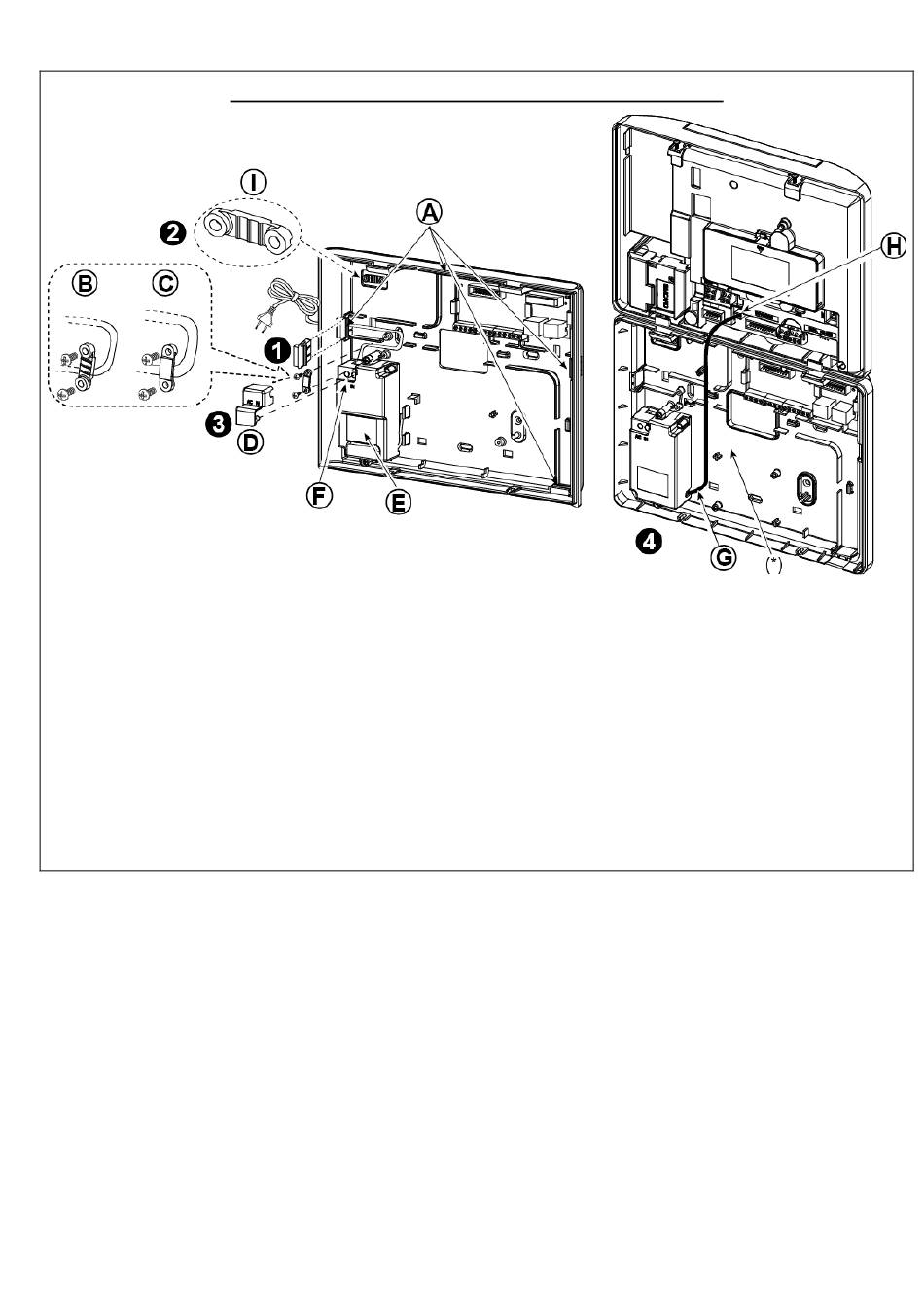

Afbeelding 4.10a – Stroomverbinding voor interne stroomvoorziening
D-306908 PowerMaster-10/30 G2 Installatiehandleiding
STROOMVERBINDING VOOR INTERNE STROOMVOORZIENING
4. POWERMASTER-30 G2 INSTALLATIE
A. Optionele bekabelingskanalen
B. Voor dunne kabel
C. Voor dikke kabel (omgekeerde beugel)
D. Veiligheidsdeksel
E. Stroomvoorzieningsunit
F. Stroomvoorziening terminalblok
G. Stroomvoorziening output-kabel
H. Stroomaansluiting
(*) Leg geen kabels in deze zone om een correcte
sluiting van het controlepaneel mogelijk te maken.
I.
Kabelklem.
