4.7 Montage optionele DUAL R-232-module
(detail "F" in Afbeelding 4.1)
De Dual RS-232 is een module die verbinding mogelijk maakt van twee apparaten tegelijk, bijvoorbeeld lokale pc-
programma's of GSM-module.
De interne GSM-module zorgt dat het PowerMaster-30 G2-systeem via een mobiel netwerk kan functioneren (zie voor
meer details over kenmerken van het GSM-modem de GSM-modem Installatiehandleiding).
Opmerking: De Dual RS-232 module mag niet worden verbonden in UL-geregistreerd product.
1. Om de DUAL RS-232-module in het
bedieningspaneel te installeren, drukt u hem
op de gemarkeerde locatie (zie Figuur 4.7)
tot u een klik hoort.
2. Verbind de platte kabel (inbegrepen in het
pakket van de module) tussen het
voorpaneel en de DUAL RS-232-ontvanger.
Voorzichtig! De ontvanger met
trekontlastingsklem is voor de voorste
eenheid – nooit verbinden met de achterste
eenheid!
3. Verbind een lokale pc met de DUAL RS-
232-moduleconnector (B) of (C), zoals
getoond in Afbeelding 4.7.
A. DUAL RS-232-module
B. Connector voor pc
C. Connector voor pc
D. Visonic pc-kabel
E. Platte kabel met één trekontlastingsclip
E1. Deze kant voor de voorste eenheid
E2. Deze kant voor de achterste eenheid
F. Platte kabel-verbinding
4.8 PGM-5 Installatie
(in de plaats van detail "F" in Afbeelding 4.1)
De PGM-5 module is een output interface module ontworpen om alarm-, probleemgebeurtenis- en statussignalen te
geven aan externe toestellen zoals langeafstand draadloze monitoring transmitters, CCTV systemen, particuliere
automatiseringssystemen, en LED aankondigingspanelen (zie voor meer details de PGM 5 Installatiehandleiding.
De PGM 5 biedt 5 vaste status relais contact-uitgangen en is ontworpen om te gebruiken als plug-in interne extra
module voor het PowerMaster-30 G2-bedieningspaneel.
Monteer de PGM-5-module zoals getoond in Afbeelding 4.8.
1. Druk omlaag op de PGM 5-moduile (D), op het achterpaneel, tussen zijn 2 klemmen.
2. Verbind de platte kabel (F) van de PGM 5-module met de PGM 5-ontvanger van het voorpaneel en aan de platte
kabel-ontvanger van de PGM 5 (G).
Voorzichtig! De verbinding met trekontlastingsklem (F1) is voor de voorste eenheid – nooit verbinden met de
achterste eenhedi!
Opmerkingen:
i)
De PGM 5 zal alleen actief zijn wanneer de PGM 5-optie was ingeschakeld in de fabrieksstandaard van het
bedieningspaneel.
ii) Raadpleeg voor bekabelingsinstructies de PGM 5 Installatiehandleiding in het pakket van de module.
iii) PGM 5 plug-in module niet gecontroleerd door UL.
Voorzichtig! Wanneer u de PGM-5-module monteert wordt sterk aanbevolen de kabel (E) te leiden zoals getoond in
Afbeelding 4.8 om interferentie te voorkomen die plaats kan vinden wanneer ze te dicht langs antennes van het
bedieningspaneel worden geleid.
D-306908 PowerMaster-10/30 G2 Installatiehandleiding

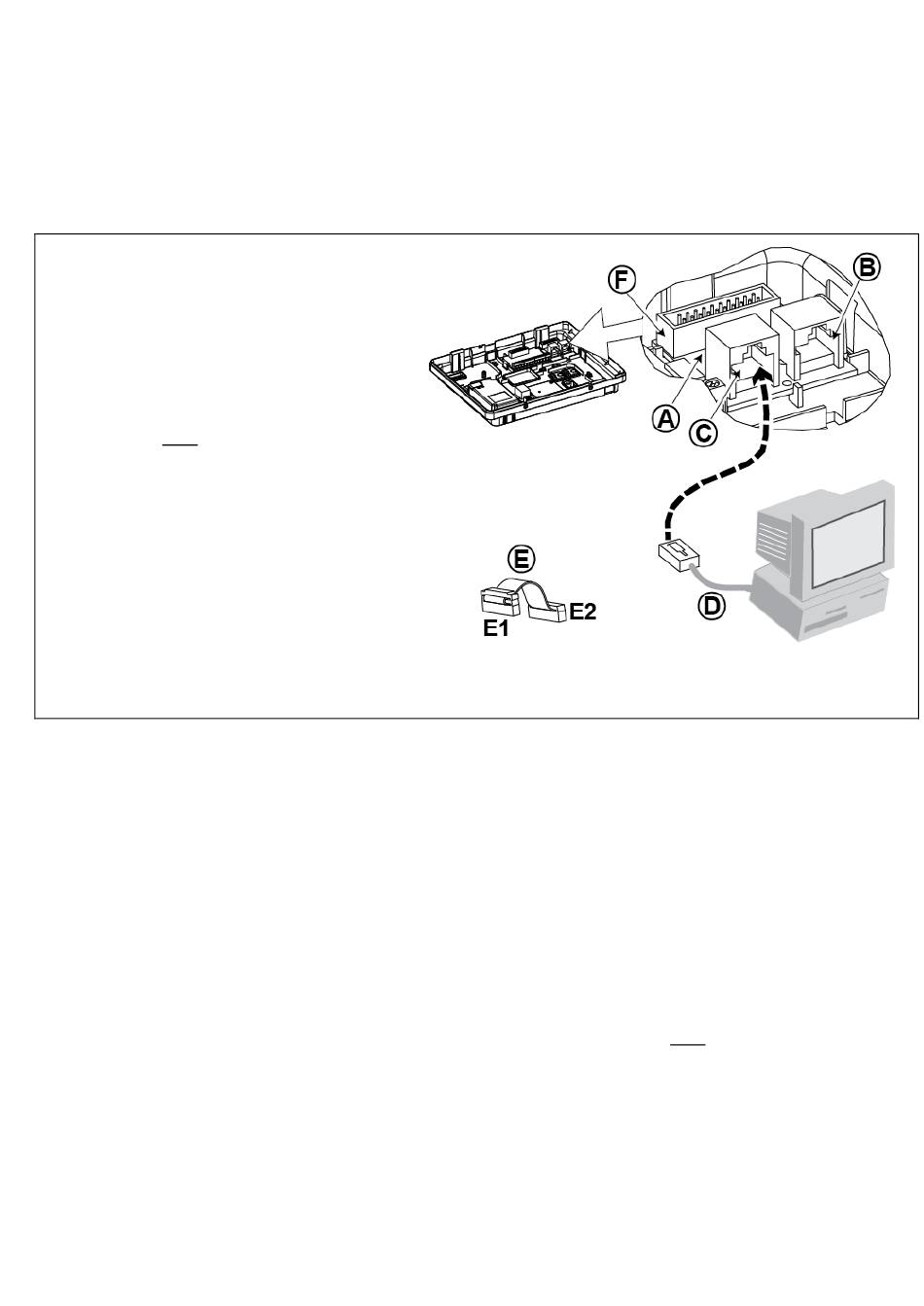

Afbeelding 4.7 – Montage DUAL R-232-module
4. POWERMASTER-30 G2 INSTALLATIE
23
