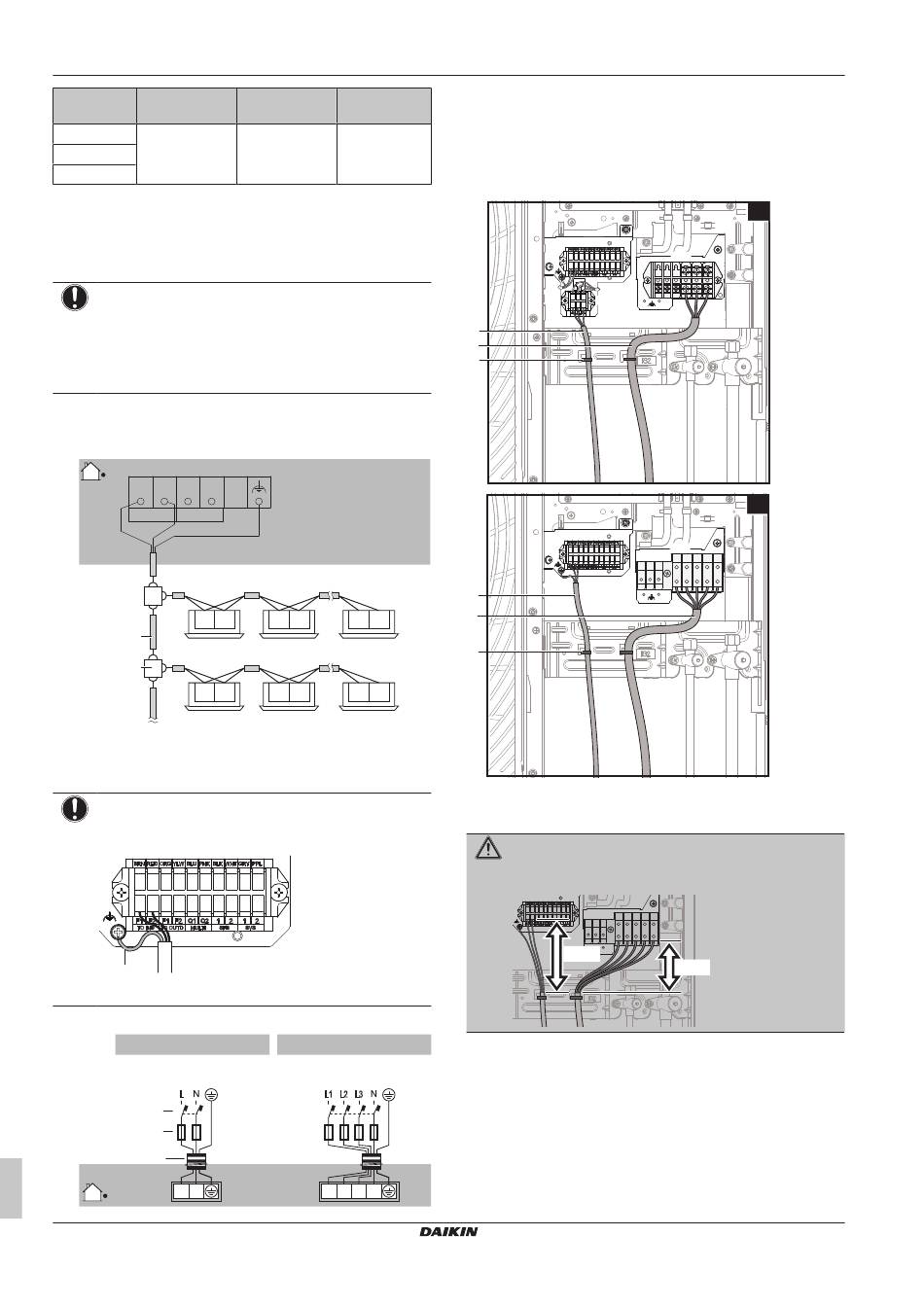

15 Elektrische installatie
Model
Minimum
(a)
circuitampère
RXYSA4_Y
13,6 A
RXYSA5_Y
RXYSA6_Y
(a)
Per fase (indien van toepassing)
15.3
De elektrische bedrading op de
buitenunit aansluiten
OPMERKING
▪ Volg het bedradingsschema (bij de unit geleverd, op de
binnenkant van het servicedeksel).
▪ Zorg ervoor dat de elektrische bedrading goed zit zodat
het servicedeksel nadien weer goed kan worden
aangebracht.
1 Verwijder
het
servicedeksel.
openen" [ 4 25].
2 Sluit de transmissiebedrading als volgt aan:
X2M
TO IN/D
TO OUT/D
F1 F2
a
b
F1 F2
a
Gebruik de geleider van een mantelkabel (2-dradig)
(geen polariteit)
b
Klemmenstrook (lokaal te voorzien)
c
Ferrietkern (accessoire)
OPMERKING
Gebruik afgeschermde kabels en sluit de aarding aan op
het draagframe van de X2M-klem.
a
a Aarding
3 Sluit de voeding als volgt aan:
V
1~ 50 Hz
220-240 V
L
a
b
c
X1M
L
N
Montagehandleiding en gebruiksaanwijzing
34
Aanbevolen
Elektrische
(a)
zekeringen
voeding
16 A
3N~ 50 Hz
380-415 V
Zie
"12.2.1 De
buitenunit
F1 F2
F1 F2
F1 F2
F1 F2
Y
3N~ 50 Hz
380-415 V
L1 L2 L3
X1M
L1 L2 L3
N
a
Aardlekschakelaar
b
Zekering
c
Voedingskabel
4 Maak de kabels (voedingskabel en doorverbindingskabel) met
een kabelbinder vast aan de montageplaat van de afsluiter en
geleid de bedrading zoals aangegeven op de afbeelding
hieronder.
X2M
X4M
a
b
c
X2M
a
b
c
a
Transmissiekabel
b
Voedingskabel
c
Kabelbinder
WAARSCHUWING
Strip de buitenkant van de kabel NIET verder af dan het
bevestigingspunt op de montageplaat van de afsluiter.
MAX
5 Kies één van de 3 mogelijkheden om de kabels door het frame
te voeren:
V1
X1M
Y1
X1M
MAX
RXYSA4~6A7V/Y1B
VRV 5-S-systeemairconditioner
4P600329-1A – 2020.01
