Het installeren van de GSM-module
!
Voordat u de GSM-module installeert, zorg er
dan voor dat het bedieningspaneel niet is aang-
esloten op de voeding.
!
Voordat u de GSM-module plaatst of verwijdert,
zorg er dan voor dat de GSM-module niet is
aangesloten op de voeding.
+
Schakel de pincode en het doorschakelen van ge-
sprekken op de SIM-kaart uit voordat u deze in de
GSM-module plaatst.
De ABS-GSM-module kan worden geïnstalleerd in de
ABS-M metalen doos en de ABS-P kunststof doos, zo-
als respectievelijk weergegeven in Figuur 2 op pagina
16 en in Figuur 3 op pagina 17 (onderdeelnr. 25b) en
zoals hieronder beschreven staat (zie Figuur 6).
1. Plaats de SIM-kaart in SIM-houder 102 van de module.
2. Plaats de GSM-module op connector 8 (GSM/GPRS),
terwijl u voorzichtig bent ervoor te zorgen dat hoekbe-
schermers 101 samenvallen met de gaten 7 op het
moederbord.
!
Het incorrect plaatsen van de GSM-module kan
leiden tot ernstige schade.
3. Bevestig de GSM-module aan de gaten 7 met de
aanwezige schroeven.
Metalen doos De installatie in de ABS-M metalen doos
vereist antenne BGSM-100CA (b).
b

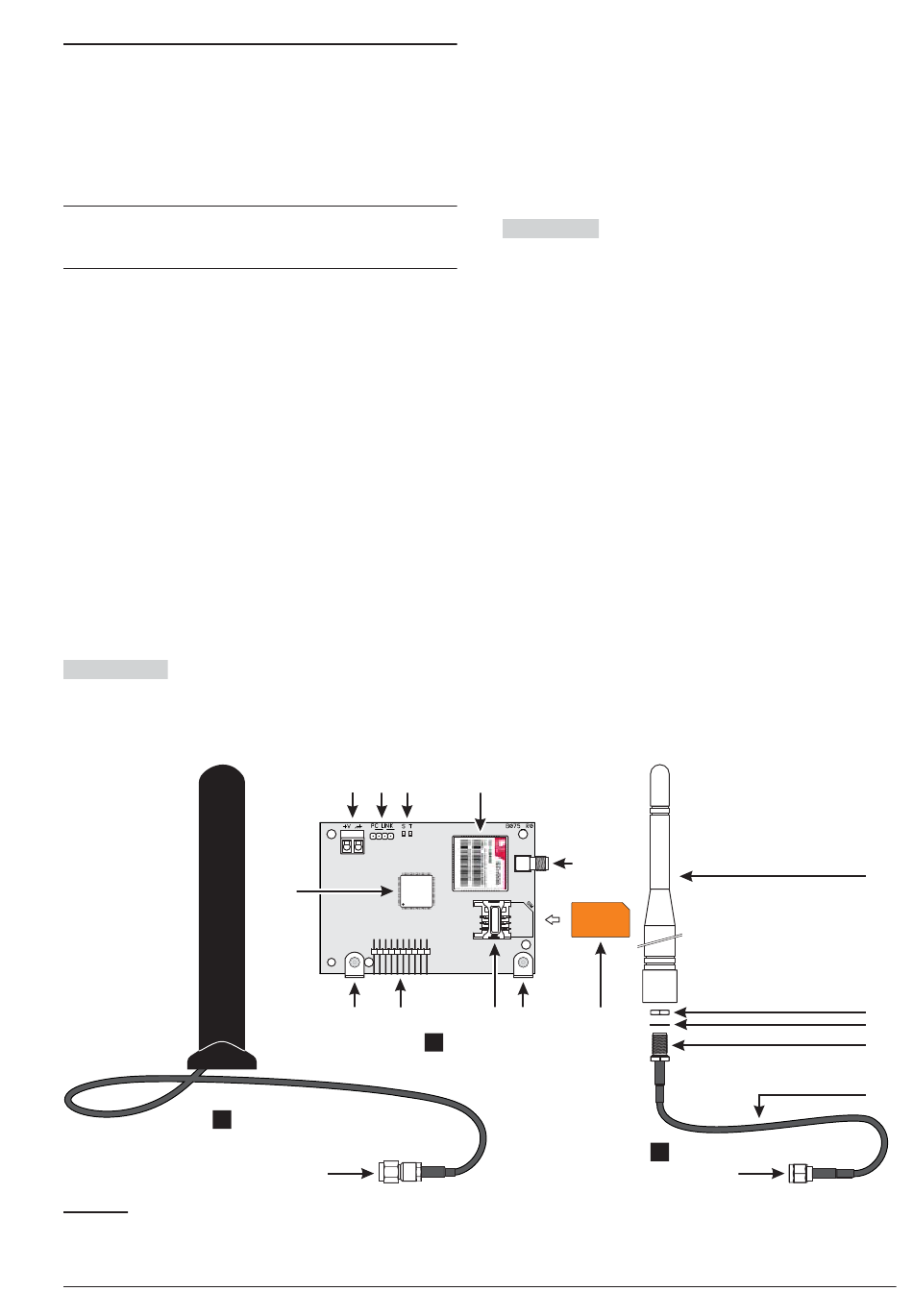

Figuur 6 Onderdelen van de ABS-GSM-module (a), van de BGSM-100CA antenne voor metalen box (b), en van de
ABS-AK antenne voor de kunststof box (c).
22
89
90 91
102
101
103
a
99
4. Plaats de antenne BGSM-100CA op de bovenkant van
de metalen doos, en indien mogelijk zo ver mogelijk van
de muur af.
5. Haal de antenneleiding door gat 43 op de onder-
kant van het regelpaneel en sluit dit aan op connec-
tor 93 van de GSM-module.
6. Bevestig de antenneleiding op verankering 45.
Plastic doos Installatie binnenin de plastic doos ABS-P
vereist antenne ABS-AK (c).
7. Verwijder bout 95 en sluitring 96 van connector 97 of
leiding 98 die met antenne ABS-AK is meegeleverd.
8. Plaats connector 97 in gat 39 van de ABS-P doos.
9. Plaats sluitring 96 en schroef in bout 95 totdat con-
nector 97 wordt geblokkeerd.
10. Schroef antenne 94 aan connector 97.
11. Schroef connector 99 aan connectormodule 93.
Controleer dat het GSM-signaal sterk genoeg is bij de
gekozen locatie voor de installatie van het regelpaneel
(zie Status pagina); als deze NIET sterk genoeg is, pro-
beert u dan de antenne te verplaatsen op de metalen
doos of op het regelpaneel, of probeer het met de exter-
ne antenne ANT-EU.
Programmeer de opties voor de GSM-module:
GSM/GPRS en SMS Berichten optiegroepen.
92
93
102101
100
Uitbreidbaar hybride-regelpaneel
c
99
94
95
96
97
98
