n Het aansluiten van rolgordijn- en trildetectors
De zones 1 t/m 8 van de ABSOLUTA Plus ondersteu-
nen rolgordijn- en trilldetectors. De zones worden res-
pectievelijk geprogrammeerd worden met de tril- of
rolgordijnoptie, en kunnen ingesteld worden als Nor-
maal Gesloten ,SEOL of DEOL supervisie (zie "HET
PROGRAMMEREN VANAF EEN PC > Zones").

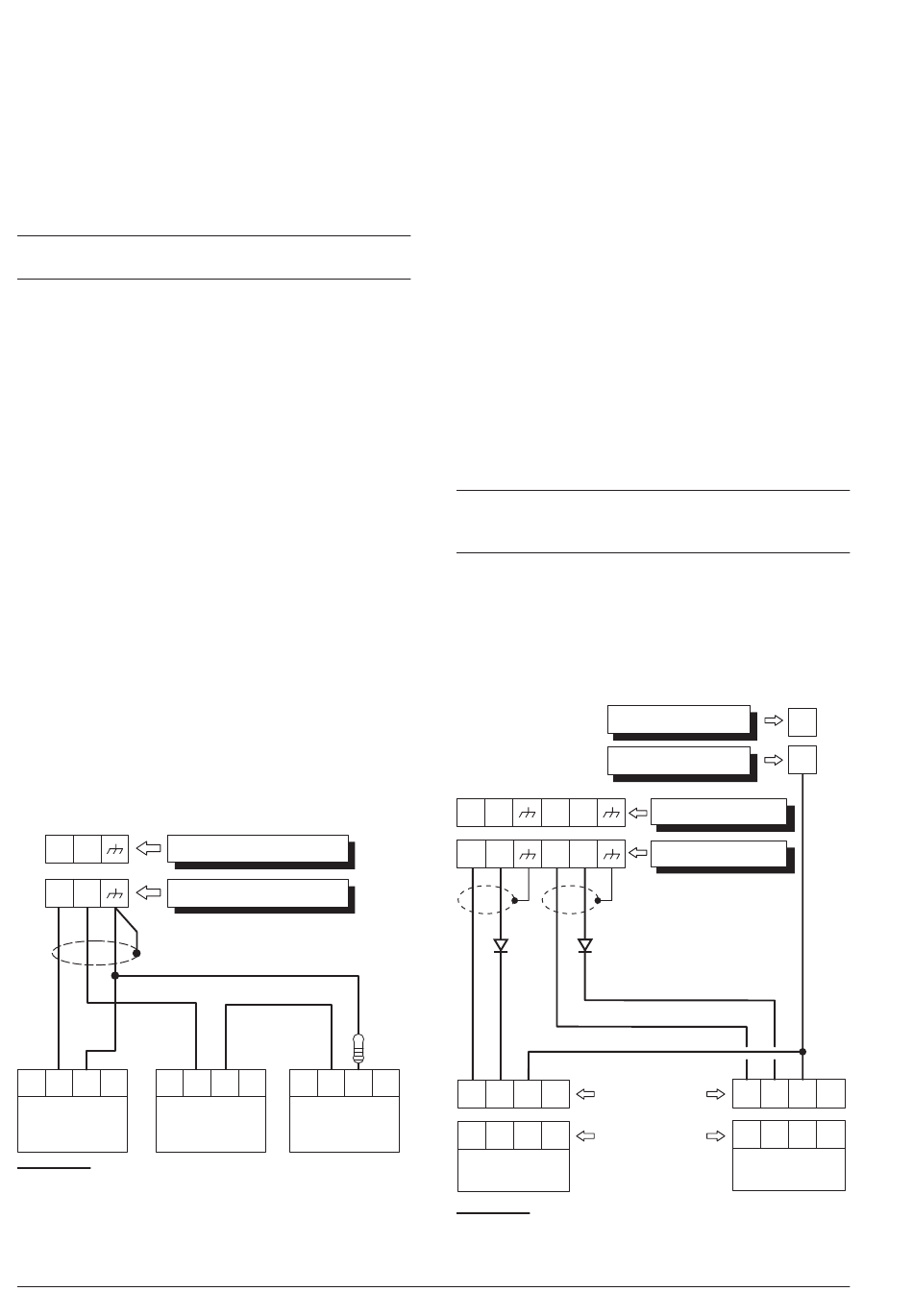

Het elektrisch schema in Figuur 15 toont een typische
aansluiting.
+
De 10 KW EOL-weerstand moet worden aangeslo-
ten op het laatste apparaat.
Programmering:
L1/T1: N.C. (Normaal gesloten)
L2/T2: SEOL bewaking
T1 T2
Lamellen of vibratiedetector
L1
L2
N.
C.
N. C.
Lamellen of
Lamellen of
vibratiedetector
vibratiedetector
Figuur 15 Aansluiten van vibratiedetectors en lamel-
lencontacten: 1 detector aansluiten op een normaal ge-
sloten zone, en 2 detectoren aansluiten op een SEOL
supervisie zone.
ABSOLUTA
Regelpaneel
10 KW
N. C.
Lamellen of
vibratiedetector
INSTALLEREN
n Het aansluiten van branddetectors
De ABSOLUTA Plus kan ook branddetectors beheren die
kunnen werken met een voedingsspanning van 12 V en
zijn uitgerust met alarm herhaaluitgangen (zoals BENTEL
SECURITY 600/ZT100-serie). De branddetectors kunnen
worden aangesloten met behulp van de MUB-RV relais-
basis. Alternatief, sluit de alarm herhaaluitgangen van
de branddetectors [R]/[3] om een ingangszone die is
geprogrammeerd als Brand (Normaal Open en
24-uurs), door een diode in serie te plaatsen zoals weer-
gegeven in Figuur 16 (ALLEEN 600 serie ). Sluit de positie-
ve detector [L1]/[2] aan op aansluitpunt [+F], en sluit de
negatieve detector [L]/[5] aan op een open-collector
uitgang.
Moet de open-collector uitgang geprogrammeerd worden
als Monostabiele, normaal gesloten, 20 seconden
OVER Tijd en worden toegewezen aan een gebeurtenis
dat de branddetectors zal resetten (bijv. reset van regel-
paneel of partitie). De genoemde aansluitingen resulteert
dat de voeding naar de branddetectors voor 20 seconden
wordt afgesneden, telkens wanneer de gebeurtenis op-
treedt, waardoor de detectors worden gereset.
e
Ingangen aangesloten op de branddetectors voldoen
niet aan de norm EN50131-1 en EN50131-3 normen,
omdat ze niet onder dezelfde normen vallen.
Uitgangsuitbreiding
+F L2
+F L3
+F T2
+F T3
*
*
Diode
Diode
600 Serie
L1 R
L
L2
2
3
5
ZT100PL
Branddetector
Figuur 16 Aansluiten van 2 branddetectors op een zone
met normaal open supervisie (* ALLEEN met de 600 serie).
Esp. Uscita
T1
Centrale
Regelpaneel
O1
Regelpaneel
Ingangsuitbreiding
L1 R
L
2
3
5
Branddetector
L2
31
