Voeding
!
Om aan de geldende veiligheidsvoorschriften
te voldoen, moet de netvoeding voorzien zijn
met een bipolaire isolatieapparaat voor be-
scherming tegen overspanning en kortsluiting
naar de massa, geïnstalleerd buiten het bedie-
ningspaneel en eenvoudig toegankelijk, met
een minimale contactafstand van 3 mm (bijv.
automatische isolatieschakelaar).
De ABSOLUTA Plus wordt gevoed door de netvoeding
(230 V/50 Hz) via een geschakelde voeding, die zich in
de behuizing bevindt. De kast kan ook een back-upbat-
terij bevatten (niet meegeleverd) voor reservevoeding
tijdens netspanningsstoring.
Netspanningsstoring wordt gemeld door de:
Ø OFF status van de indicator op de voeding;
Ø ON status van de G indicator op de bedieningspane-
len;
Ø Gebeurtenis Waarschuwing 230VAC uitval.
+
De gebeurtenis Waarschuwing 230VAC uitval
wordt gemeld na de geprogrammeerde vertraging
(zie "Systeem Opties" in het hoofdstuk "HET
PROGRAMMEREN VANAF EEN PC").
Het paneel meldt een storing wanneer de uitgangs-
spanning lager is dan 11.2 V, met:
Ø
ON status van de G indicator op de bedieningspane-
len;
Ø het bericht Centr. lage Vout op de LCD-bedie-
ningspanelen, in de modus Signalen weergegeven.
Het regelpaneel controleert de batterij ten alle tijde (zie
"Statische test" en "Dynamische test").
Statische test De Statische test controleert de batte-
rijlading tijdens netspanningsstoringen. De status van
de lage batterijspanning (onder 11.4 V) wordt gemeld
door de:
Ø Gebeurtenis Lage Batterij;
Ø ON van de G indicator op de bedieningspanelen.
Als dit gebeurt, moet de netspanning worden hersteld
voordat de batterij leeg raakt en het systeem wordt uit-
geschakeld.
+
–
Back-upbatterij

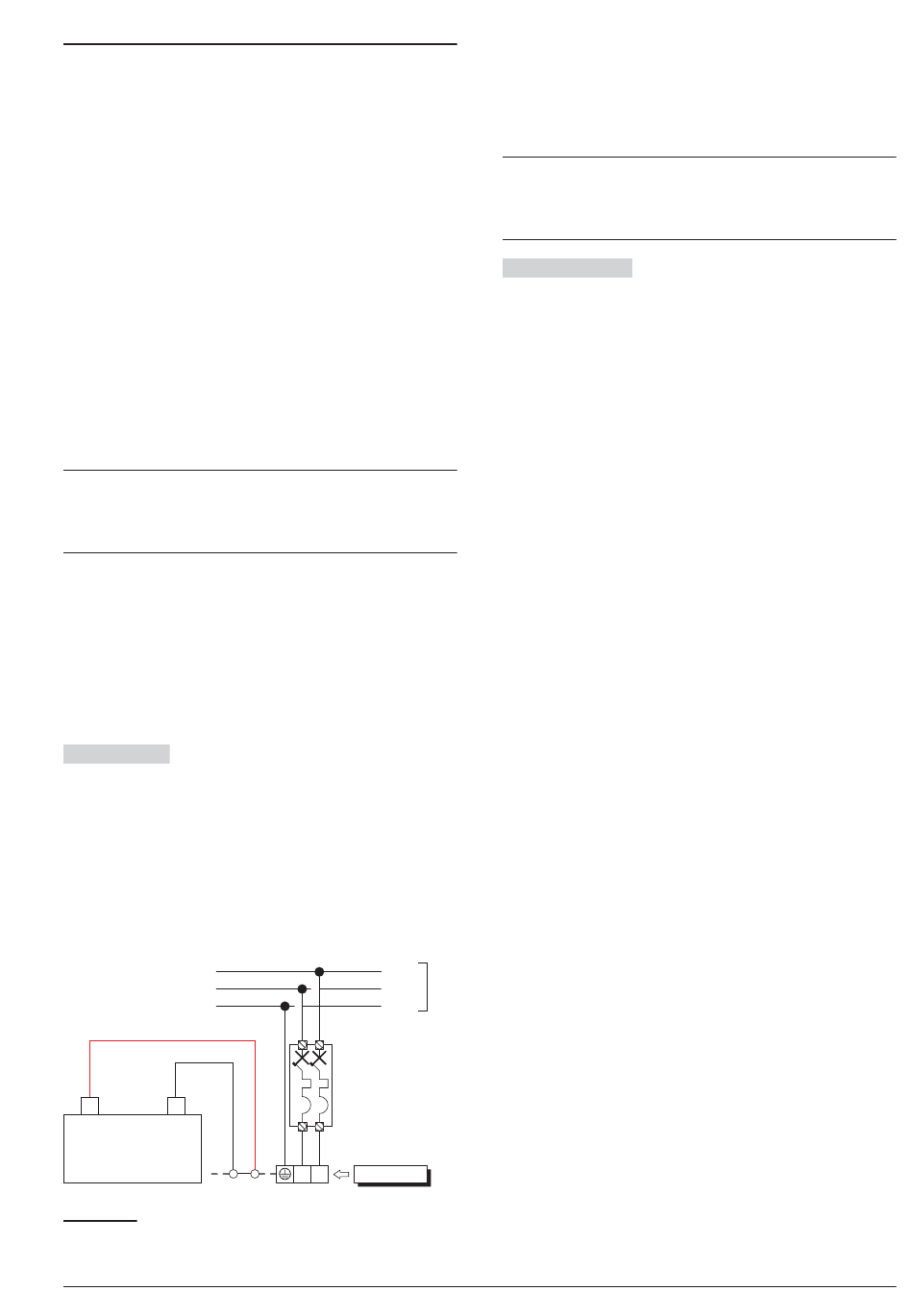

Figuur 24 Het aansluiten van de netspanning.
36
Lijn
230 V
Neutraal
50 Hz
Massa
Automatische
isolatieschakelaar
N
L
Paneel
Het herstel van de lage batterijspanning (onder 12.3
V) wordt gemeld door de:
Ø het einde van de gebeurtenis Lage Batterij;
Ø De G indicator op het bedieningspaneel gaat alleen
UIT na het resetten van alle gebeurtenissen (de ge-
beurtenissen blijven in het geheugen).
+
Het regelpaneel wordt automatisch uitgeschakeld
wanneer de batterijspanning lager wordt dan 9.6 V,
om de batterij tegen permanente schade te be-
schermen.
Dynamische test De Dynamische test controleert de
bedrijfscapaciteit van de batterij. Een mislukte test (batterij
voldoet niet aan de testvoorschriften) wordt gemneld door:
Ø Gebeurtenis Batterij probleem spanning;
Ø ON status van de G indicator op de bedieningspanelen.
Als dit gebeurt, moet de batterij onmiddellijk worden ver-
vangen, anders zal het systeem niet kan functioneren in
geval van een netspanningsstoring (stroomuitval).
Storingsherstel van de batterij wordt gemeld door:
Ø het einde van de gebeurtenis Batterij probleem
spanning;
Ø De G indicator op het bedieningspaneel gaat alleen
UIT na het resetten van alle gebeurtenissen (de ge-
beurtenissen blijven in het geheugen).
n Voedingsaansluiting
Werk voorzichtig door de volgende stappen (zie
"IDENTIFICATIE VAN ONDERDELEN").
1. Zoek de back-upbatterij op zijn behuizing 33.
2. Sluit de back-upbatterij met kabel 30 aan op con-
nector 13 van het moederbord.
3. Sluit de aardleiding aan op het [Q] aansluitpunt
van het bord van het voedingsaansluitpunt.
4. Sluit de nuldraad aan op aansluitpunt [N], en de lijn-
draad op aansluitpunt [L] van het bord van het voe-
dingsaansluitpunt.
Zodra het bedieningspaneel van stroom is voorzien,
kunt u doorgaan met de installatiewizard met een van
de toetsenpanelen die op het bedieningspaneel is
aangesloten, zoals wordt beschreven in "Autoconfigu-
ratie" op pagina 37.
Als de toetsenpanelen niet werken, controleer dan de
diagnostische led (zie 21 in Figuur 1 op pagina 15).
Ø Led uit: de printplaat van het bedieningspaneel wordt
niet van stroom voorzien.
Ø Knipperende led: de printplaat van het bedienings-
paneel wordt van stroom voorzien, maar er is geen
toetsenpaneel op de BPI-bus aangesloten of het
aangesloten paneel werkt niet of het adres hiervan is
hetzelfde als dat van een ander toetsenpaneel
(adresconflict op de bus).
Ø Led brandt constant: de printplaat van het bedie-
ningspaneel wordt van stroom voorzien en er is ten
Uitbreidbaar hybride-regelpaneel
