MMA-Onderhoudshandleiding
Bronsgevulde PTFE-zuigerafdichtingen
De oude afdichtingen en draagringen van de zuiger verwijderen,
waarbij de groeven niet beschadigd mogen worden. Alle delen
grondig reinigen. Cilinderbuis en zuiger nauwkeurig controleren
op beschadigingen en indien nodig vervangen.
36
38

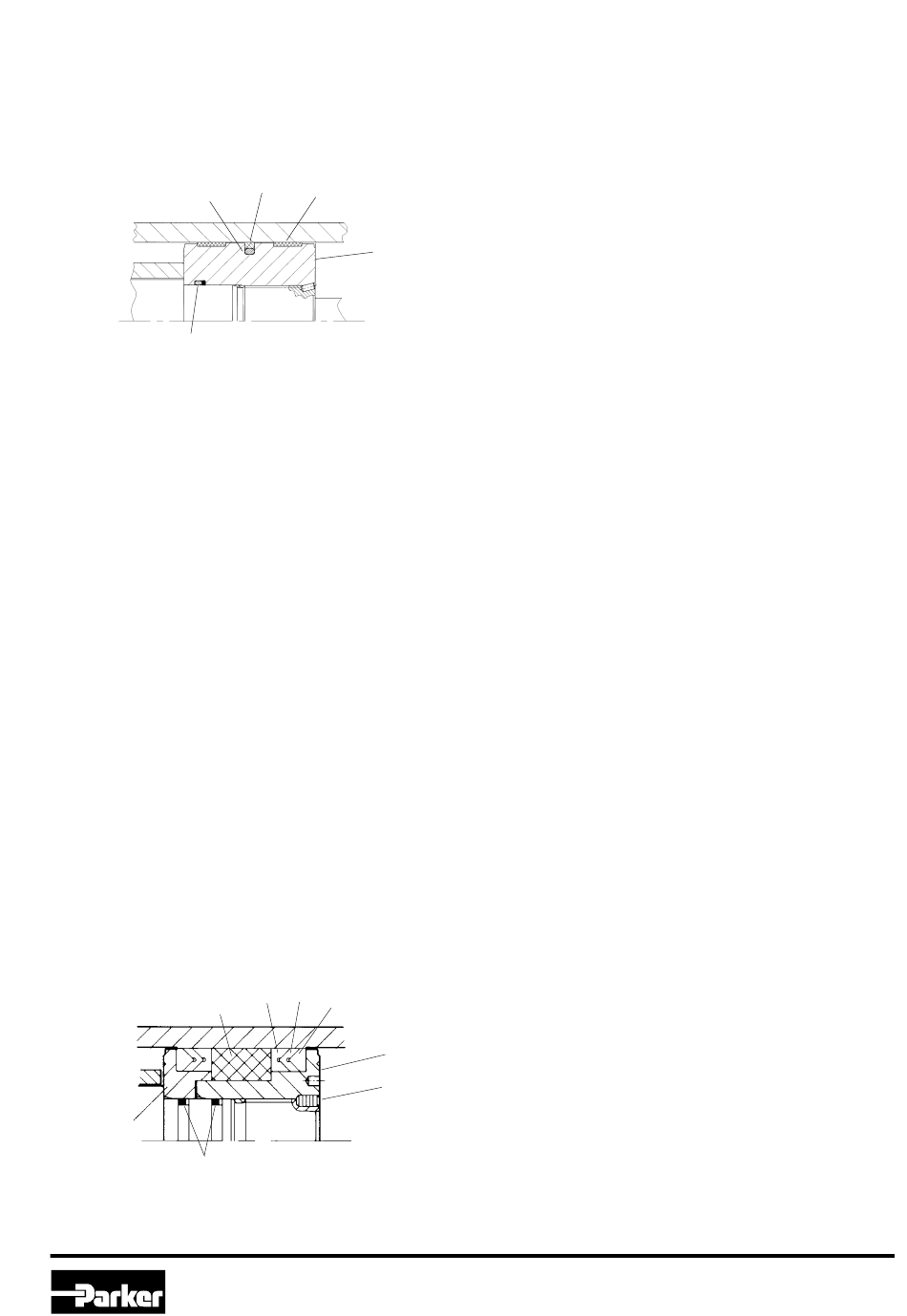

Afbeelding 6: zuiger met bronsgevulde PTFE-afdichtingen
Dakvormmanchetten – zuigerafdichtingen
Opmerking: de complete eenheid zuigerstang met zuiger wordt
tijdens het productieproces met speciaal gereedschap en m.b.v.
meetapparatuur nauwkeurig passend gemaakt. Parker
aanvaardt geen enkele verantwoordelijkheid voor storing of
schade ontstaan door foutieve samenbouw.
1 De dakvormmanchetten-zuiger bestaat uit twee delen. Beide
delen zijn op de stang gemonteerd en klemmen de
dakvormmanchetten en de draagring. Allereerst dient de
borgstift (27) tussen zuiger en stang weggeboord te worden.
2 Voorkomen moet worden dat bij de demontage de
zuigerstang zich verdraait. Sta ng vastklemmen in een
bankschroef met zachte klembedekking.
Waarschuwing! Een beschadiging van het gepolijste
stangoppervlak leidt tot voortijdige lekkage aan de
stangafdichting. Met behulp van een stiftsleutel het buitenste
deel van de zuiger (26) verwijderen.
3 Het aantal afdichtingen en de volgorde, waarin deze en de
draagring gemonteerd zijn, noteren en deze van de zuiger
verwijderen. De O-ring (38) uit de groef van het buitenste
zuigerdeel halen, het binnenste zuigerdeel (25) van de
zuigerstang schuiven en de tweede O-ring verwijderen.
4 Na demontage van de zuigerdelen van de stang, de
eventueel aanwezige dempingsbus op beschadigingen of
slijtage controleren. De dempingsbus moet gemakkelijk over
de stang bewogen kunnen worden.
42
25
38
Afbeelding 7: zuiger met dakvormmanchetten
Hydraulics
35
37
24
40
39
41
26
27
5 De beide zuigerdelen, de zuigerstang en de cilinderboring
grondig reinigen en inspecteren. Bij slijtage of
beschadigingen moeten de betreffende delen vervangen
worden.
Montage – zuiger en afdichtingen
Afbeeldingen 1,6 en 7
Bronsgevulde PTFE-zuigerafdichtingen –
afdichtingsset PH Afbeelding 6
De afdichtingsset PH bevat een PTFE-buitenring (35), een
voorspanring (36) en, afhankelijk van de boringsdiameter, twee
of vier draagringen (37). De onderdelen met het toegepaste
hydrauliekmedium smeren en dan eerst de voorspanring en
daarna de PTFE-buitenring in de smalle middelste zuigergroef
aanbrengen. De draagringen in de buitenste groeven monteren.
Zuiger en cilinderboring met het toegepaste medium smeren en
de zuiger in de boring schuiven.
Drukvormmanchetten – zuigerafdichtingen
afdichtingsset PL Afbeelding 7
De afdichtingsset PL bevat een draagring (42), twee drukringen
(39), twee kegelvormmanchetten (41) en meerdere
dakvormmanchetten (40). Bovendien bevat de set twee O-
ringen (38) voor de zuiger stangverbinding, twee O-ringen (9)
en steunringen (10) voor de cilinderbuis en een borgstift. Het
aantal geleverde dakvormmanchetten is afhankelijk van de
boringsdiameter. De dakvormmanchetten (40) in twee gelijke
sets verdelen. Aan de hand van de tijdens de demontage
gemaakte notities (zie stap 3) controleren of het juiste aantal
manchetten aanwezig is.
1
Zorg ervoor dat de eventueel aanwezige dempingsbus (23)
op de juiste wijze op de stang gemonteerd wordt, d.w.z. de
conische zijde moet naar de cilinderkop wijzen. De bus moet
gemakkelijk over de stang schuiven.
2 De nieuwe O-ring (38) voor de stang/zuigerverbinding
smeren en in de groef van het binnenste zuigerdeel (25)
aanbrengen. Dit zuigerdeel tot tegen de aanslagrand op de
stang schuiven. De tweede O-ring voor de stang
zuigerverbinding smeren en in de groef van het buitenste
zuigerdeel aanbrengen.
3 Tijdens de zuigermontage mag de stang niet verdraaien.
Stang in een bankschroef met zachte klembedekking
vastklemmen.
Waarschuwing! Een beschadiging van het gepolijste
stangoppervlak leidt tot voortijdige lekkage aan de
stangafdichtingen.
4 Afb. 7 toont de juiste montage van de dakvormmanchetten
(open zijde vanaf zuigermidden naar buiten gericht). Smeer
en monteer in de juiste volgorde resp. een
kegelvormmanchet (41), de dakvormmanchet (40) en een
drukring (39) op het binnenste zuigerdeel.
5
Montage en Opslag
Parker Hannifin BV
Cilinder Divisie
Oldenzaal
