POWERPLAY PRO-8 HA8000/POWERPLAY PRO-XL HA4700 Gebruiksaanwijzing
(3) De 4-ledige INPUT LEVEL-indicatie geeft het ingangsniveau in het bereik
van -30 tot 0 dB weer. De ON-LED licht op, zodra u het apparaat aan
zet. De beste signaalkwaliteit wordt bereikt met een zo hoog mogelijk
ingangsniveau, waarbij het signaal de ingangstrap net niet overstuurt.
Uw apparaat is optimaal uitgestuurd als de clip-LED alleen bij de hoogste
signaalpieken oplicht.
(4)
(5)
(7)
(9)
(10)
(11)
(8)
(4)
(14)
(15)

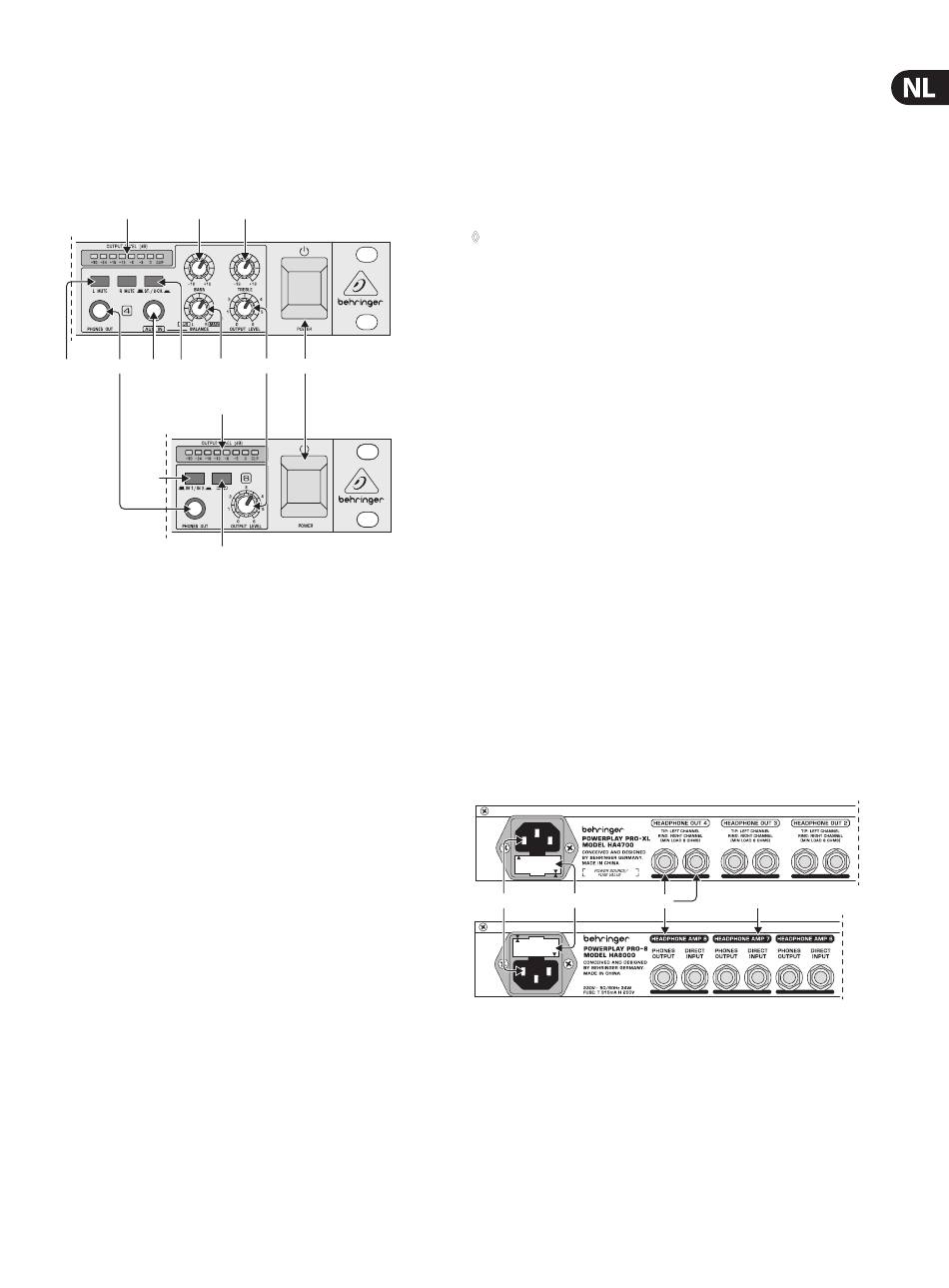

Afb. 2.2: De koptelefoonkanalen
(4) De 8-delige OUTPUT LEVEL-indicatie geeft het uitgangsniveau van elk
apart kanaal in het bereik van -30 tot 0 dB weer. Wanneer de Clip-LED
oplicht, dient u de versterking van het desbetreffende kanaal te reduceren,
aangezien er anders vervormingen optreden.
(5) Met de BASS-regelaar (alleen HA4700) kunt u lage frequentiegedeeltes
harder of zachter zetten (+/-12 dB).
(6) Met de TREBLE-regelaar (alleen HA4700) kunt u lage frequentiegedeeltes
harder of zachter zetten (+/-12 dB).
(7) Met de L MUTE- of R MUTE-schakelaars kunt u het linker c.q. rechter
ingangssignaal stilschakelen, om zo alleen het ene of het andere te
beluisteren (alleen HA4700).
(8) De PHONES OUT-bus is parallelgeschakeld met de uitgangsbussen (18)
aan de achterkant en geeft zo dus een gemakkelijk bereikbare extra
meeluistermogelijkheid voor de verschillende kanalen. Deze functie is vooral
bijzonder handig wanneer het apparaat vast in een rack gemonteerd is.
(9) Via de AUX IN-ingang kunt u nog een extra ingangssignaal bij het
MAIN IN- c.q. DIRECT IN-signaal mixen (alleen HA4700). Wilt u deze optie
voor een monosignaal benutten, dan raden wij u aan de ST./2-CH.-schakelaar
te gebruiken (positie 2-CH, ingedrukt) om het monosignaal op beide oren te
kunnen horen.
(10) Met de ST.12-CH.-schakelaar bepaalt u of de ingangssignalen in stereo
ten gehore worden gebracht (niet ingedrukt: ST.), of dat ze mono worden
uitgespeeld (ingedrukt:2-CH.). 2-CH.). De HA8000 beschikt in plaats van de
ST./2-CH.-schakelaar, over een MONO-schakelaar (15) , waarmee u het signaal
op mono kunt zetten.
(11) Met de BALANCE-regelaar (alleen HA4700) bepaalt u het stereobeeld
van de ingangssignalen, wanneer tenminste de AUX IN-ingang van een
versterkergedeelte niet in gebruik is. Komt er bij AUX IN een signaal binnen,
regel dan met de BALANCE-regelaar de niveauverhouding tussen het
MAIN IN- (c.q. DIRECT IN-) signaal en het AUX IN-signaal.
(6)
HA4700
(12)
(13)
HA8000
De HA8000 heeft geen BALANCE-regeling.
(12) Door middel van de OUTPUT LEVEL-regeling wordt het koptelefoonvolume
van elke aparte eindtrap ingesteld. Deze regelt tegelijk het linker en het
rechter kanaal.
(13) Met de POWER-schakelaar zet u de POWERPLAY PRO aan. De POWER-knop
dient in de positie "uit" (niet ingedrukt) te staan op het moment dat het
apparaat op het stroomnet aansluit.
◊
Let op: De POWER-schakelaar schakelt de stroomvoorziening bij het
uitzetten niet volledig uit. Trek daarom de kabel uit het stopcontact
wanneer u het apparaat gedurende langere tijd niet gebruikt.
(14) Met de IN 1 / IN 2-schakelaar selecteert u het MAIN IN 1- of MAIN IN
2-ingangssignaal. Wanneer de DIRECT INPUT van het kanaal in gebruik
is, kunt u uitsluitend het daar binnenkomende signaal afluisteren
(alleen HA8000).
(15) Als de MONO-schakelaar is ingedrukt (alleen HA8000), dan wordt het signaal
in mono weergegeven. Vooral zangers waarderen deze mogelijkheid,
aangezien een monosignaal tegenover een hogeresolutie-stereosignaal
ruimtelijk minder irritant werkt. Vooral in live-situaties zorgt een
monosignaal voor een gemakkelijkere orientering in de ruimte.
2.2 De achterkant
(16) Het apparaat wordt via de IEC-APPARAATBUS op het stroomnet aangesloten.
Een geschikt netkabel zit bij de levering inbegrepen.
(17) ZEKERINGHOUDER / VOLTAGE. Voordat u het apparaat met het stroomnet
verbindt, dient u eerst te controleren of het aangegeven voltage
overeenkomt met de netspanning ter plaatse. Als er een zekering vervangen
wordt, dient men absoluut hetzelfde type te gebruiken. Bij sommige
apparaten kan de zekeringhouder in twee verschillende posities worden
ingezet, om zo tussen 230 V en 120 V om te schakelen. Let op: Bij gebruik
van het apparaat bij 120 V buiten Europa, dienen er zekeringen met hogere
waarden geplaatst te worden.
(18) De HEADPHONE OUT-bussen van de eindtrappen dienen eveneens om er
koptelefoons op aan te sluiten (HA8000: PHONES OUTPUT). De HA4700
heeft aan de achterkant twee extra koptelefoonaansluitingen per kanaal,
de HA8000 één.
HA4700
(16)
(17)
HA8000
Afb. 2.3: Netaansluiting, zekeringhouder en koptelefoonuitgangen
(19) De HA8000 heeft aan de achterkant voor elke eindtrap een aparte
DIRECT IN-aansluiting, waarop u de verschillende ingangssignalen
kunt aansluiten. Zodra u een bus in gebruik neemt, worden beide
MAIN IN-signalen stilgeschakeld.
(18)
(19)
