De montage van de ComfoSpot 50 is enkel toegelaten in combinatie met de ronde of de
vierkante mantelbuis!
De vooral voor nieuwbouw bedoelde vierkante mantelbuis moet in de constructie van de buitenmuur worden
geïntegreerd in het kader van de wandopbouw. De ronde mantelbuis zal bij voorkeur worden gebruikt in de
restauratie en renovatie van bestaande gebouwen en wordt geplaatst middels een kerngatboring in de
buitenmuur (∅ 340 mm).
Neem bij de inbouw van de mantelbuis de bijgesloten aanwijzingen voor een vakkundige,
correcte montage in acht.
Voor de voeding moet ter plekke een 230 VAC-netaansluiting voor vast geïnstalleerde
apparaten worden voorbereid.
Voor de aansluiting van een externe bedieningsunit moet door de klant op locatie een kabel
tussen de bedieningsunit en de ventilatie-unit worden geïnstalleerd (advies: type J-Y(ST)Y
2x2x0,6 LG binnenkabel met een kleurcodering volgens VDE0815).

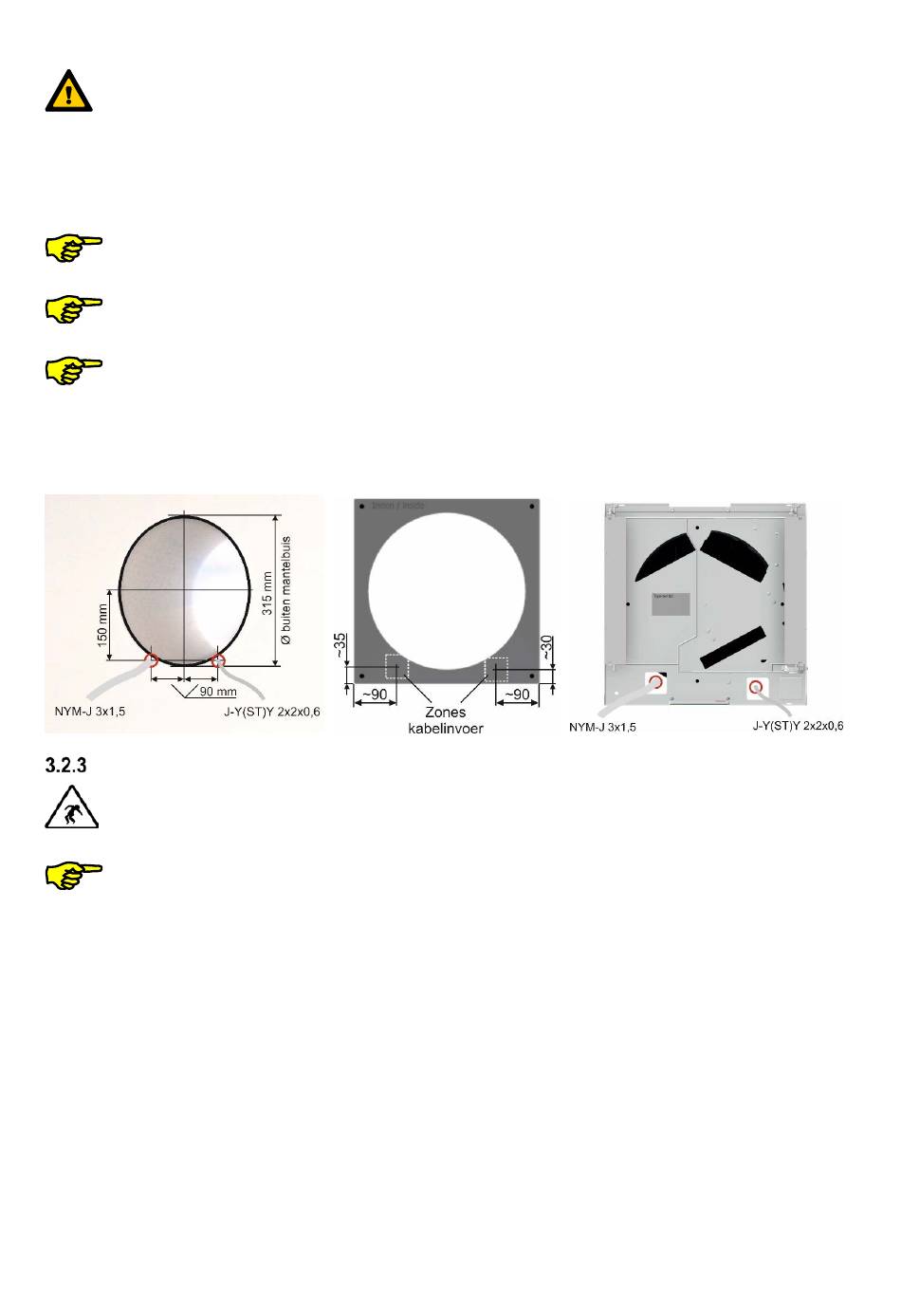

De netkabel (bijv. NYM-J 3x1,5) moet tot links onder het apparaat en de eventuele kabel naar de externe
bedieningsunit moet tot een punt rechts onder de unit in de wand verzonken ingebouwd worden. De kabeleinden
moeten in het respectievelijke bereik van de kabelinvoer ca. 10 cm uit het wandoppervlak uitsteken.
Inbouw van de ventilatie-unit
Overtuig u er voor aanvang van de werkzaamheden van dat de netstroomvoorziening
spanningsvrij is geschakeld!
Het omzetten van de interne bedieningsunit aan de onderschaal en de inbouw van een
sensormodule (optionele accessoires) moeten vóór montage in de uitgebouwde toestand van de
unit plaatsvinden!
Ga voor de montage als volgt te werk:
1. Pas de inbouwlengte van de unit aan door het verlengstuk van de EPP-behuizing in te korten tot de
wanddikte of de lengte-afmeting van de mantelbuis.
18
