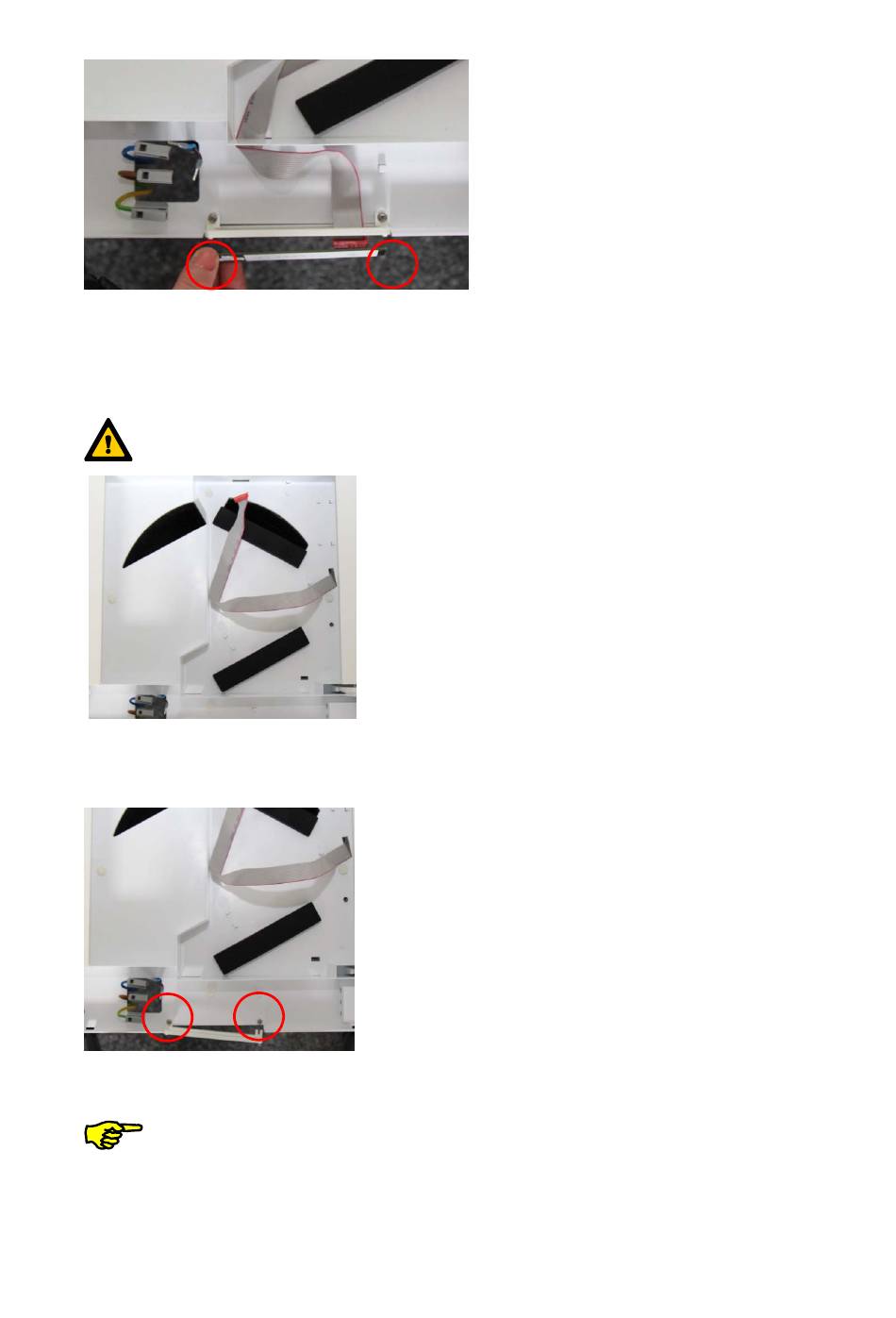

3. Ontkoppel de lintkabel van de kaart van de bedieningsunit door de stekker van de lintkabel met twee
vingers van de ene hand vast te houden en uit het op de kaart aangebrachte contact te trekken.
Houd tegelijk de bedieningsunit in de zone van de stekkerverbinding met twee vingers van de andere
hand vast. Verwijder de lintkabel uit de kabelbevestigingen en duw die terug tot aan de doorvoeropening
in de onderschaal van de binnenkap.
Trek de stekker van de lintkabel voorzichtig uit de pinconnector!
4. Draai de beide bevestigingsschroeven van de drager van de bedieningsunit los, verwijder ze en breng
ze over aan de tegenoverliggende zijde en bevestig de drager van de bedieningsunit gelijkmatig aan de
beide schroefbultjes.
5. Voer de lintkabel door de doorvoeropening van het frame van de onderschaal en de drager van de
bedieningsunit. Herstel de stekkerverbinding tussen de lintkabel en de bedieningsunit.
Let bij het insteken op de bescherming tegen poolverwisselingen bij de pinconnector!
