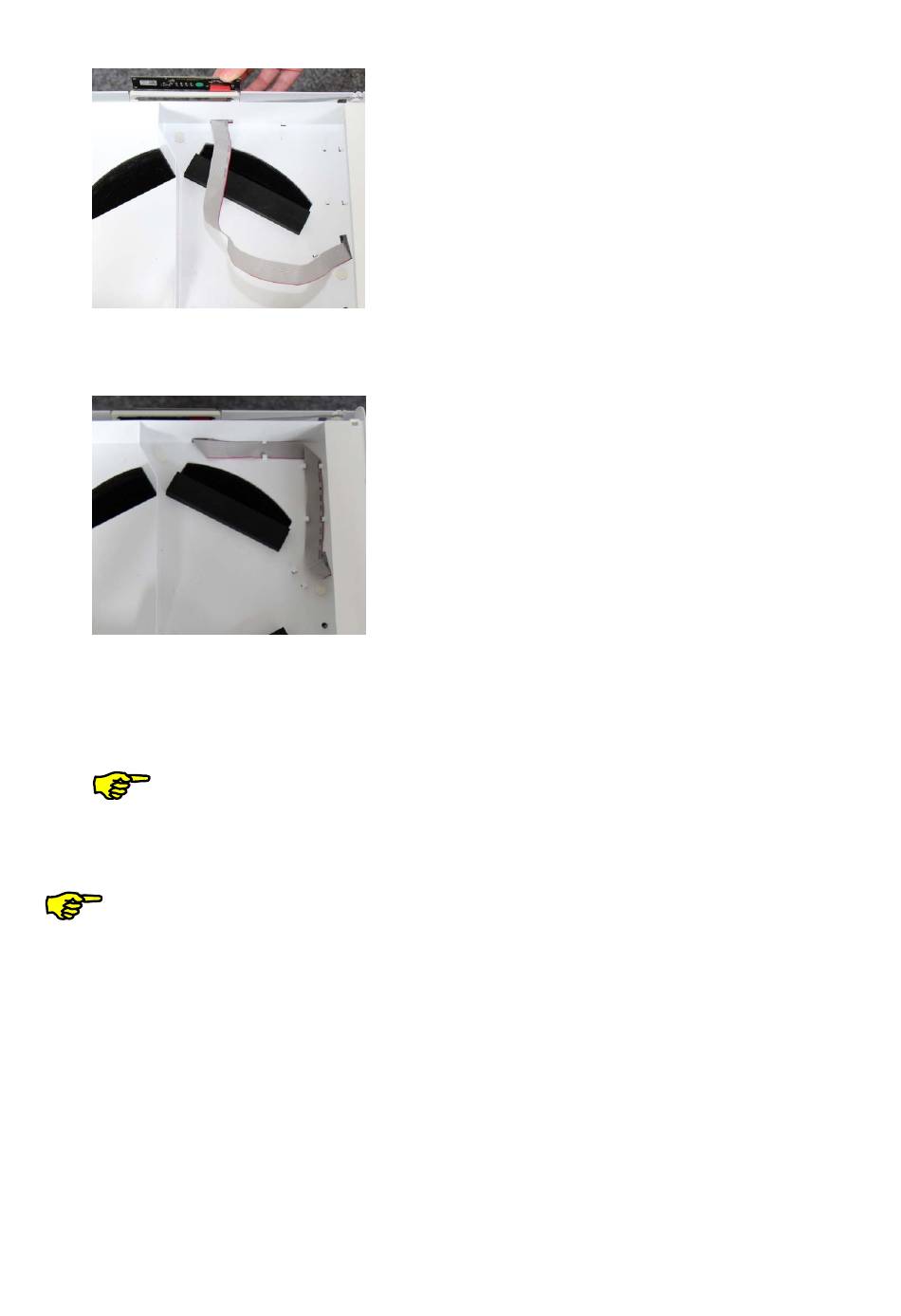

6. Leg de lintkabel in de bedoelde bevestigingspunten met inachtneming van een lichte overlap in de zone
van de 90° kabelomleidingen. Breng de bedieningsunit vervolgens in de juiste positie op de drager van
de bedieningsunit aan.
Herstel, indien de unitkabel nog niet is vastgeklemd, de elektrische aansluiting met behulp van de
7.
WAGO-aansluitklemmen, en monteer en bevestig de kunststof behuizing voor het afdekken van de
elektrische aansluiting (zie 3.2.4.1).
8. Klik tenslotte de bovenschaal van de binnenkap met de uitsparing voor de bedieningsunit aan de
gebogen zijde op de onderschaal van de binnenkap.
De uitsparing in het gewelfde oppervlak van de bovenschaal van de binnenkap moet zich
aan de kant van de bedieningsunit bevinden bij het terugplaatsen op de onderschaal van
de binnenkap!
3.2.4.3
Aansluiting externe bedieningseenheid
De aansluiting van een optionele externe bedieningsunit aan ventilatie-unitzijde moet in het
kader van de aansluiting van de voedingsspanning tot stand worden gebracht.
3.2.4.3.1
Aansluiting van de kabel van de externe bedieningsunit op de ventilatie-unit
Het ter hoogte van de kabelinvoer uitstekende kabeleinde van de ter plekke verzonken ingebouwde kabel
(J-Y(ST)Y 2x2x0,6) van de externe bedieningsunit moet als volgt worden aangesloten:
1. Trek van de 4-polige insteekverbinding van de voorgeconfectioneerde verbindingskabel (in de
leveringsomvang de kit externe bedieningsunit) het insteekverbindingsdeel met de schroefklemmen af.
23
