PRODUCTBESCHRIJVING
3.9
Spoelluchteenheid
3.10
Explosieveiligheid conform ATEX
3.10.1
Zonescheiding GM32 EX ATEX 3G
ã
7
Ex eb
mb [ib]

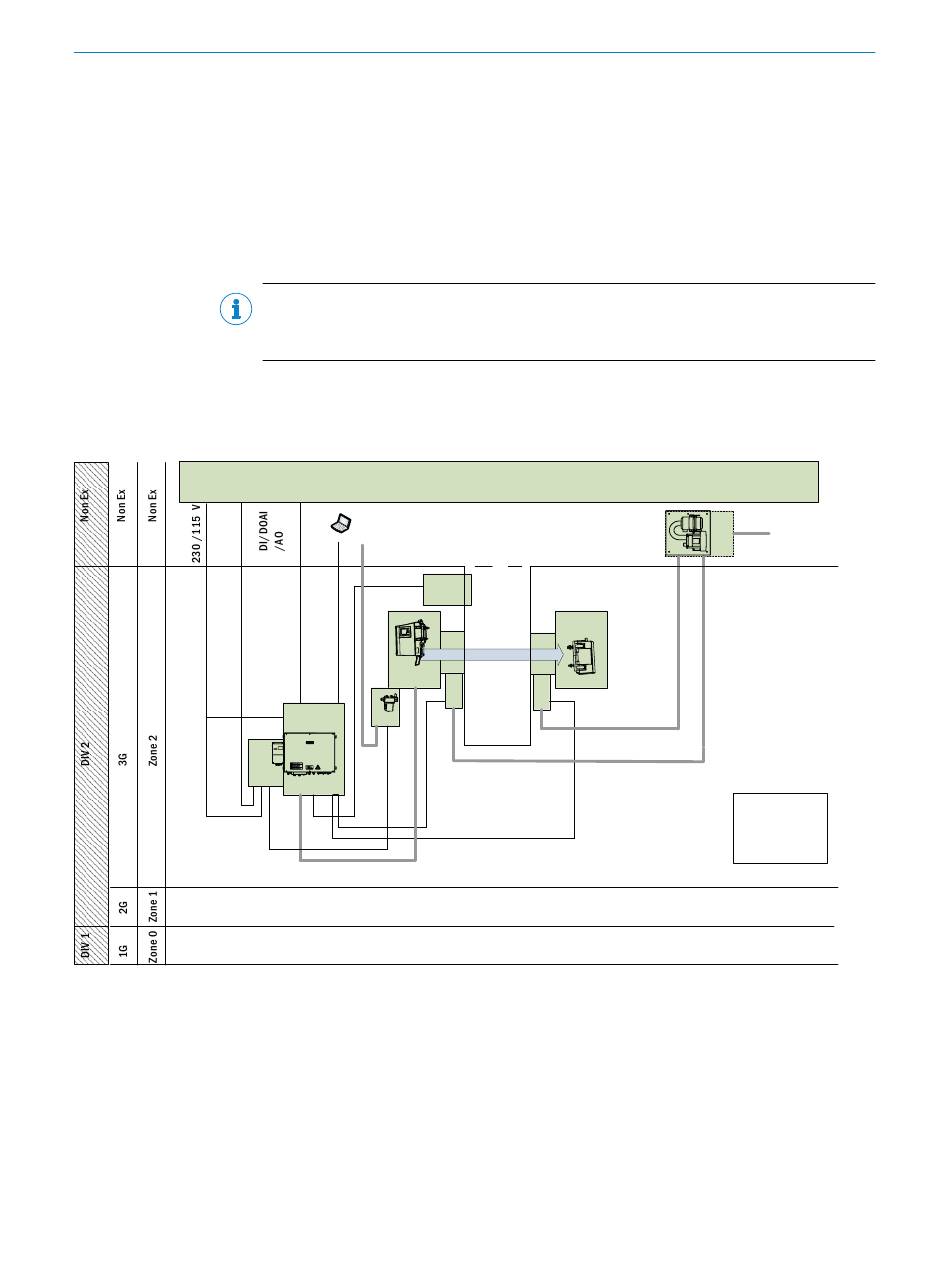

Afbeelding 7: Zonescheiding GM32 Ex 3G
Componenten
Controlekamer/meetcentrale
1
Zend-/ontvangsteenheid
2
Reflectoreenheid
3
Lichtbron
4
Ex p-klep
5
Evaluatie-eenheid
6
Overdruksturing
7
p/T-sensor
8
20
G E B R U I K S A A N W I J Z I N G | GM32 Ex
•
De spoelluchteenheid voorziet de spoelluchtvoorzetstukken van gefilterde omge‐
vingslucht.
•
Beschermt de vensters van de ZO-eenheid en van de reflector tegen verontreini‐
ging en hoge gastemperaturen.
•
De ZO- en reflectoreenheid hebben elk een eigen spoelluchteenheid.
•
De spoellucht wordt door de "flens met buis" het gaskanaal in geblazen
OPMERKING
Voor meer informatie over de spoelluchteenheid, zie de gebruiksaanwijzing van de
spoelluchteenheid.
ä
å
p/t
Ex ia
2
Ex p
[op is]
5
â
6
Ex m
á
Ex p/ Ex i
1
8
3
ç
Non Ex
4
9
9
â
ß
æ
à
à
GM32 Ex ATEX 3G
8017932/ZRT1/V1-8/2018-03 | SICK
Wijzigingen en correcties voorbehouden
