Energievoorziening voorbereiden
8017932/ZRT1/V1-8/2018-03 | SICK
Wijzigingen en correcties voorbehouden

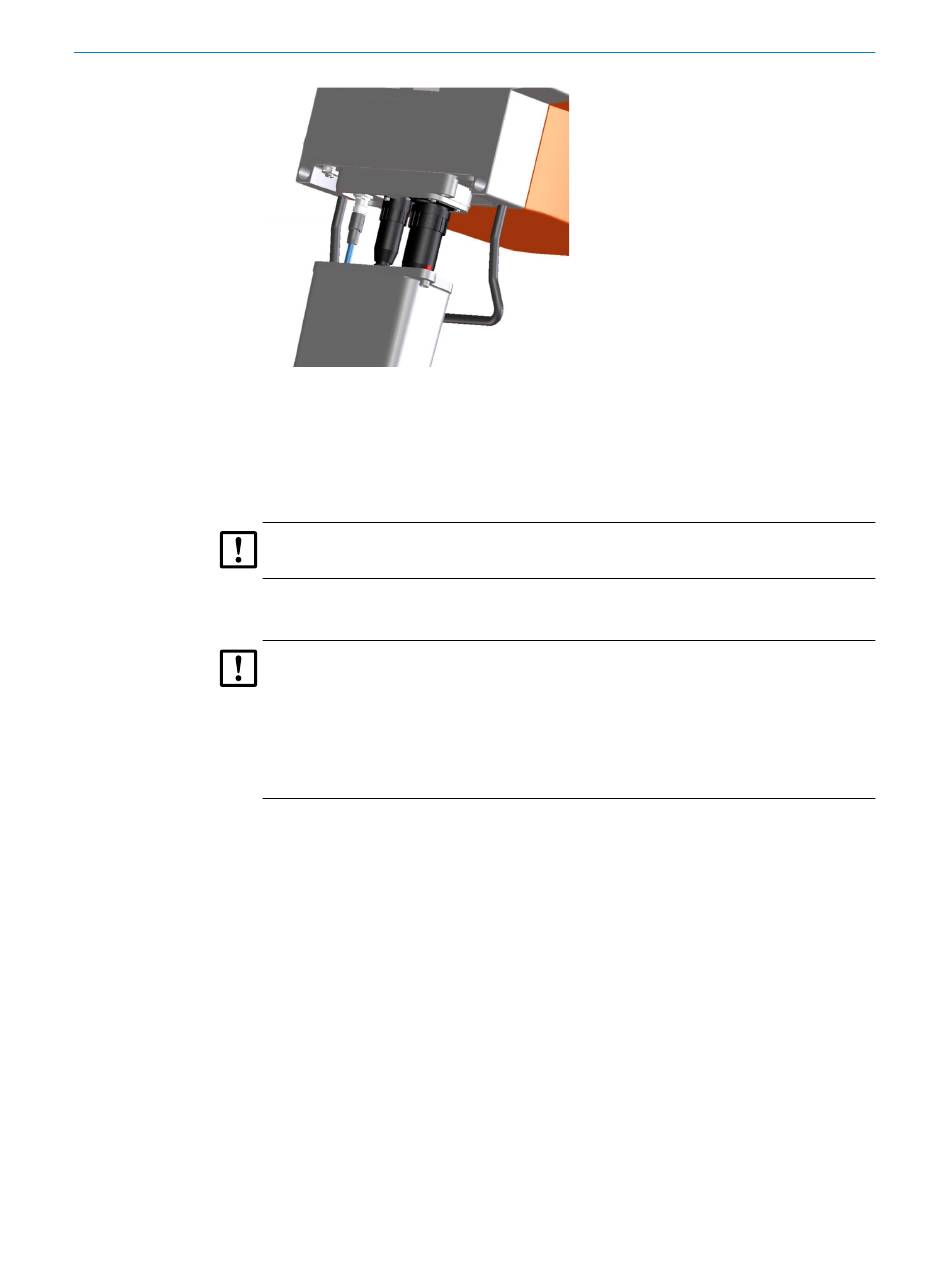

Afbeelding 20: Aansluiting verbindingsslang op
de ZO-eenheid
Verbindingsslang op ZO-eenheid aansluiten:
1
Steek de drie stekkers van de verbindingsslang in de ZO-eenheid.
2
Schuif het deksel erover en schroef vast.
OPMERKING
Aansluitschema,
zie "Aansluitoverzicht", pagina
VOORZICHTIG
Abusievelijk uitschakelen van de optiek-spoelluchttoevoer voorkomen
Het abusievelijk uitschakelen van de optiek-spoelluchttoevoer kan tot verontreiniging en
oververhitting van het meetsysteem leiden.
Voorzie de scheidingsvoorzieningen voor de spoelluchteenheid van een duidelijk
b
zichtbare waarschuwing tegen abusievelijk uitschakelen.
1
Controleer of de aansluitleidingen aan de eisen voldoen:
–
Dwarsdoorsnede: 3 x 1,5 mm
–
Temperatuurklasse: -40 ... +85 °C
2
Breng gescheiden scheidingsvoorziening aan voor
–
Aansluiteenheid (max. opgenomen vermogen
–
Spoelluchteenheden (zie technische gegevens van de spoelluchteenheid).
–
Duid de scheidingsvoorziening aan als scheidingsvoorziening voor de GM32
Ex.
Voer de voedingskabel door M-schroefkoppeling.
w
Sluit de leidingen in de aansluiteenheid aan.
w
3
Draai de M-schroefkoppelingen vast.
ELEKTRISCHE INSTALLATIE
34.
2
pagina
91).
