12
TECHNISCHE GEGEVENS
12.11
Maattekeningen montageflens DN100
12.12
Maattekening weerkap ZO-eenheid
12.13
Technische gegevens overdruksysteem
12.13.1
Technische gegevens beschermgas
96
G E B R U I K S A A N W I J Z I N G | GM32 Ex
3
8
14
240 / 500 / 1.000

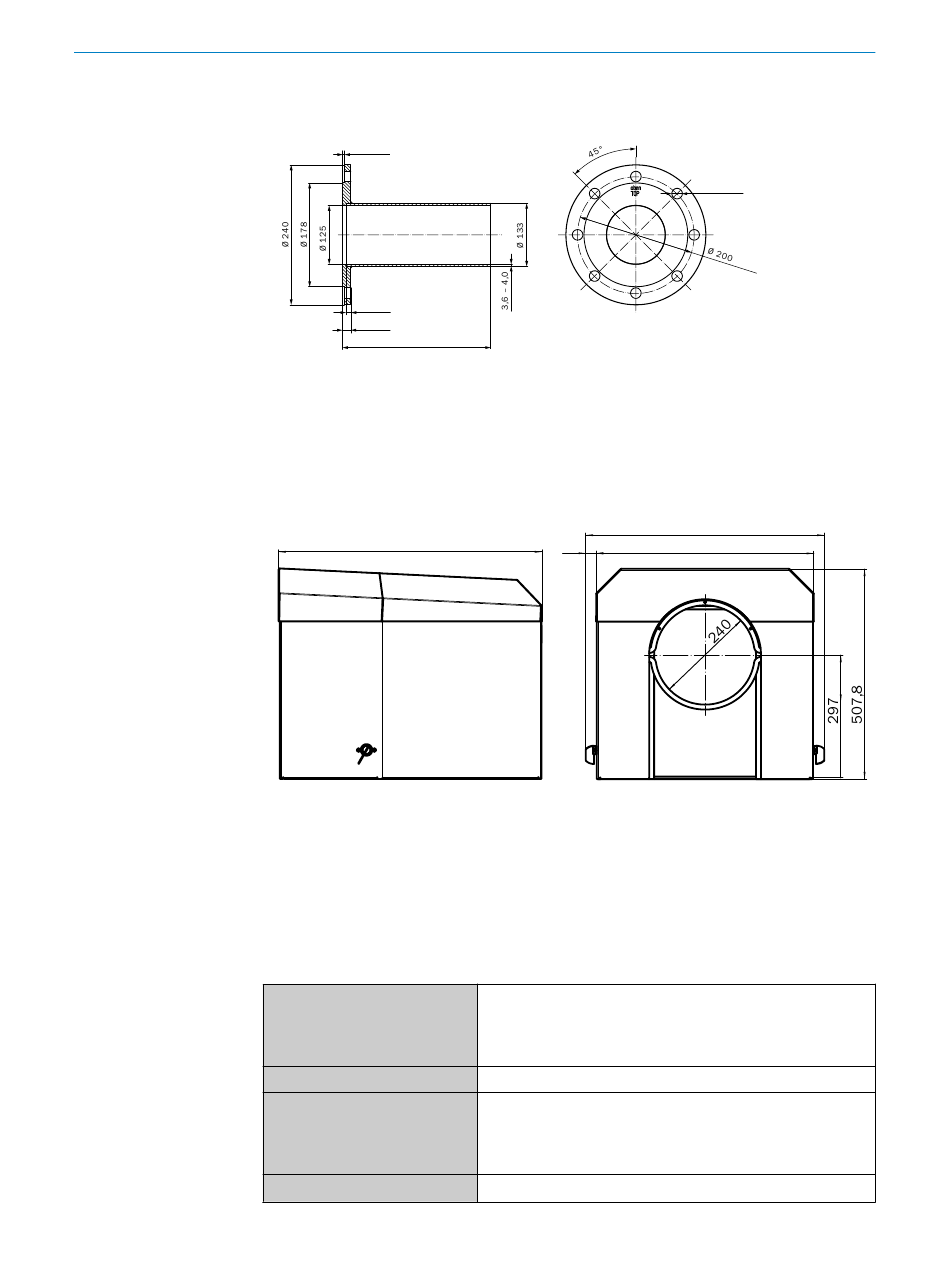

Afbeelding 45: Montageflens DN100 (alle gegevens in mm)
Weerkap voor zend-ontvangsteenheid
636,4
Afbeelding 46: Weerkap voor zend-ontvangsteenheid (alle gegevens in mm)
Beschermgas
Tabel 19: Technische gegevens beschermgas
Beschermgas
Aansluitingen
•
Inlaat
•
Vrijkomen
25,2
Perslucht van klasse 533 conform ISO 8573-1
Vaste stoffen 40 µm (klasse 1)
Drukdauwpunt ≤ 20 °C (klasse 3)
Oliekwaliteit ≤ 0,01 mg/m3 (klasse 1)
•
Schroefdraad G 3/8"
of
•
Slangaansluiting voor een diameter van 8 mm
Schroefdraad G 1"
Ø 18
576,3
525,8
8017932/ZRT1/V1-8/2018-03 | SICK
Wijzigingen en correcties voorbehouden
