7
INBEDRIJFNAME
7.9
ZO- en reflectoreenheid op apparaatflens monteren
7.10
Optische fijne uitlijning aan de ZO-eenheid
52
G E B R U I K S A A N W I J Z I N G | GM32 Ex
1
4
5

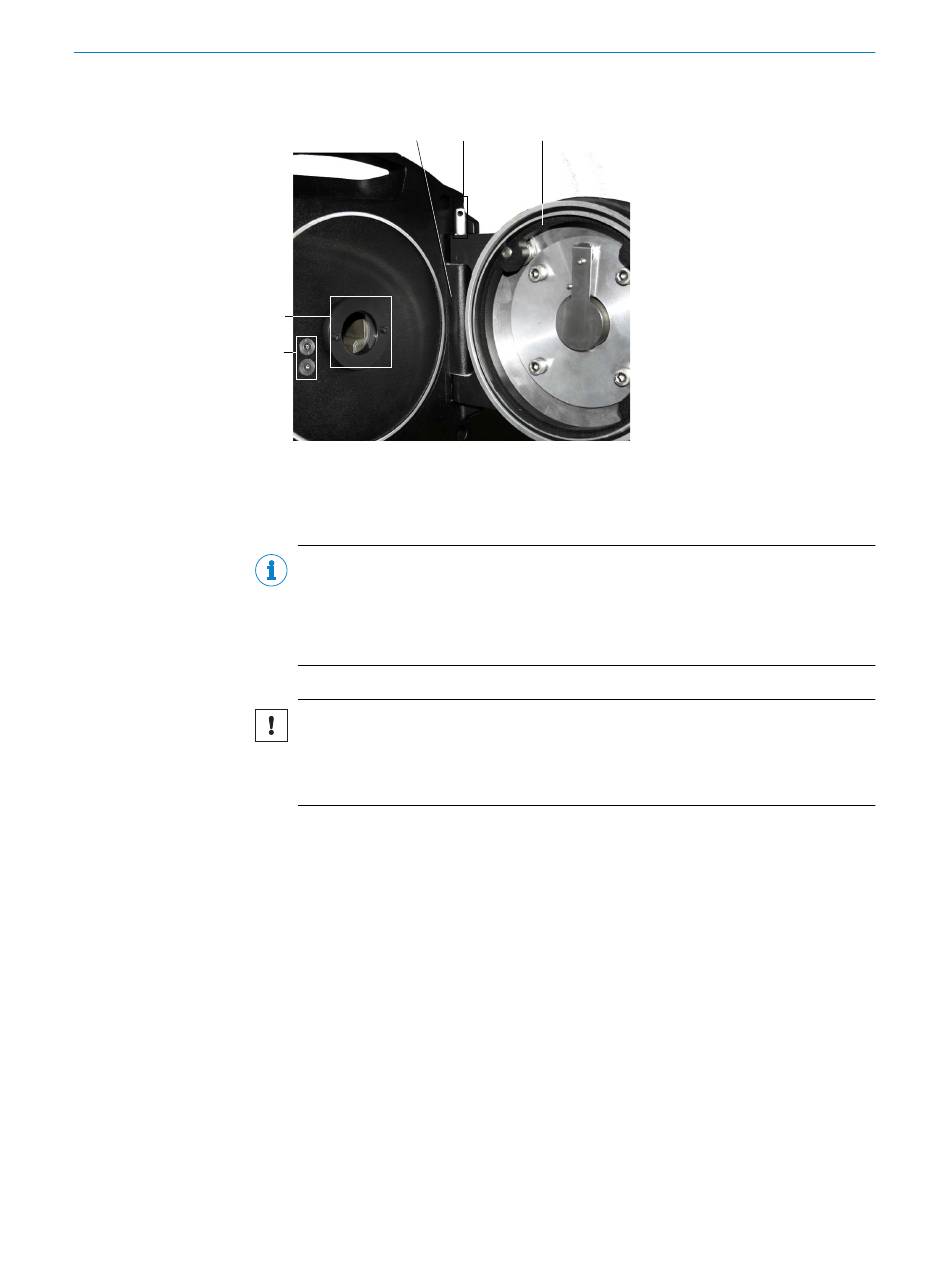

Afbeelding 27: Scharnier van de zend-ontvangsteenheid
Zend-ontvangsteenheid op apparaatflens monteren
1
Plaats de ZO-eenheid op apparaatflens in het scharnier.
OPMERKING
Advies: flens aan linkerkant monteren.
De apparaatflens kan links of rechts worden gemonteerd. Het voordeel van een
montage aan de linkerkant is de ongehinderde toegang tot het display van het
apparaat bij werkzaamheden aan de opengeklapte flens.
2
Steek de scharnierpen van bovenaf in het scharnier.
BELANGRIJK
De ZO-eenheid kan bij het openklappen, naar beneden vallen als de scharnier‐
penniet goed wordt ingestoken
Controleer, of de scharnierpen volledig is ingestoken.
b
3
Controleer of het venster schoon is en reinig het venster eventueel,
reinigen", pagina
70.
4
Controleer of het droogmiddelpatroon droog is,
ren en vervangen", pagina
5
Sluit de ZO-eenheid met de 4 snelsluitingen.
Reflectoreenheid op tussenflens monteren
1
Plaats de reflectoreenheid in het scharnier van de apparaatflens.
2
Steek de scharnierpen van bovenaf in het scharnier.
3
Sluit de reflectoreenheid sluiten met de vier snelsluitingen.
•
Met SOPAS ET: beschrijving via SOPAS ET handboek. Laat dit werk over aan een
vakman die vertrouwd is met SOPAS ET.
•
Met bedieningseenheid,
ning controleren", pagina
2
3
zie "Droogmiddelpatroon controle‐
70.
zie "Alignment check (optie) - automatische optische uitlij‐
60.
Scharnier
1
Scharnierpen
2
Apparaatflens
3
Venster
4
Droogmiddelpatroon
5
zie "Venster
8017932/ZRT1/V1-8/2018-03 | SICK
Wijzigingen en correcties voorbehouden
