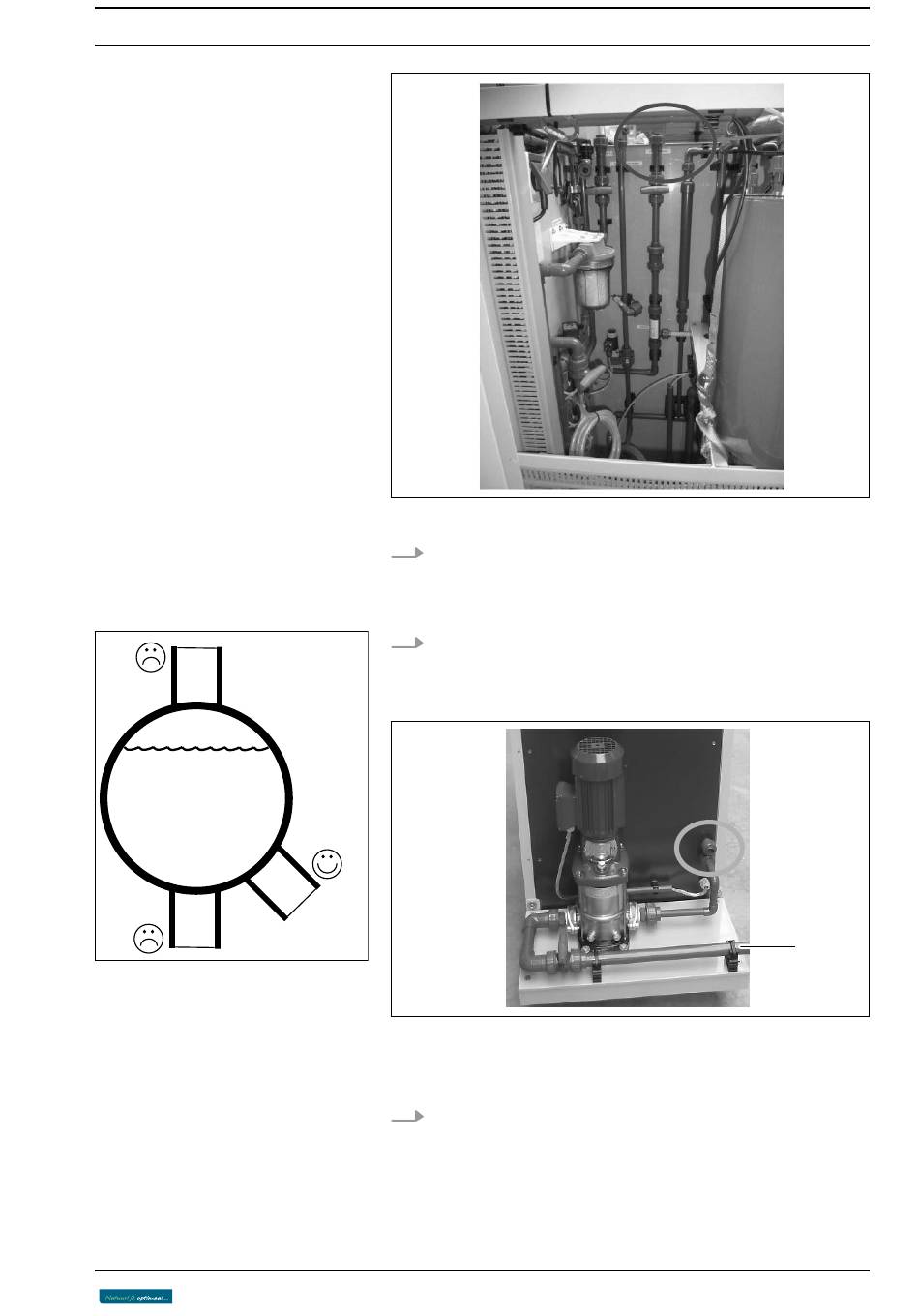

Afb. 6: Doorsnede pijp circulatielei‐
ding
i
Afb. 5: PVCU-koppeling Ø 20 mm "Afvoer"
17.
Een PVCU-leiding Ø 20 mm van de koppeling "Afvoer" van
de installatie leiden naar het afvoerkanaal.
Deze leiding voert de anoderesten en overtollig loog met vol‐
doende onthard water naar het afvoerkanaal.
18.
De dikwandige PVCU-leiding (Ø 32) verbinden met de zuig‐
zijde van de drukverhogingspomp.
De aanzuigleiding met een dikwandige PVCU-pijp aan de
onderkant van de circulatieleiding aansluiten - zie Afb. 6.
P_PMA_ECA_0026_SW
Afb. 7
1
Doseerleiding
2
Zuigzijde drukverhogingspomp
19.
Een PVCU-leiding (Ø 20 / Ø25) tussen de aansluiting
"Doseerleiding" op de installatie en het doseerpunt aan‐
sluiten.
Een dikwandige leiding tussen de aansluiting op de installatie
en het doseerpunt aansluiten. Een afsluitventiel installeren in
de doseerleiding voor het doseerpunt.
Installeren en montage
P_PMA_ECA_0034_SW
1
2
P_PMA_ECA_0027_SW
25
