Chloor-elektrolyse-installatie
Verberg thumbnails Zie ook voor CHLORINSITU V:
Inhoudsopgave

Advertenties

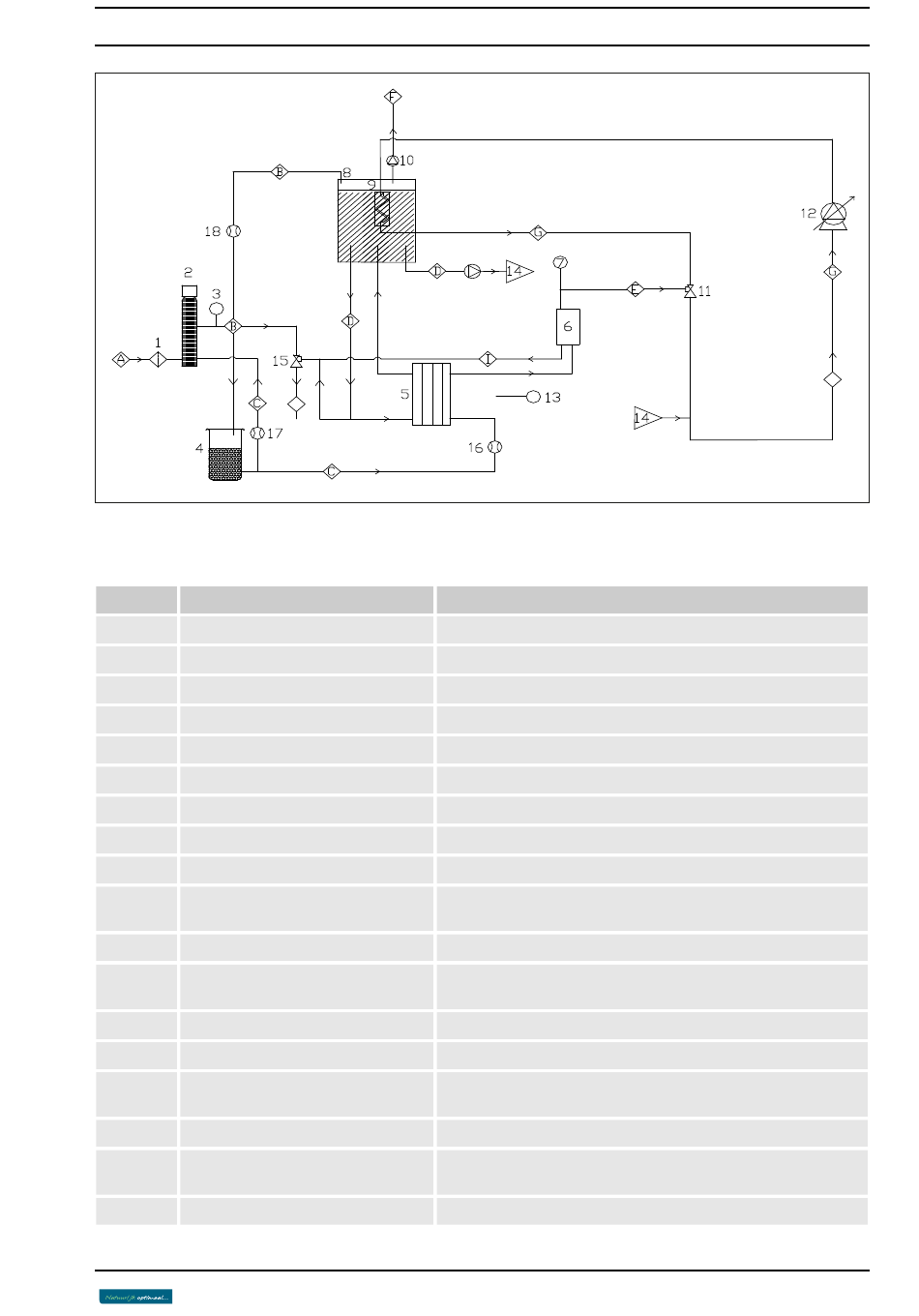

Afb. 1: Stroomdiagram Chlorinsitu
Nr.
Onderdeel
1
Waterfilter
2
Ontharder
3
Waterhardheidsmeter (optie)
4
Sole-tank
5
Membraancel
6
Refresh-pijp
7
Vacuümsensor
8
Loog-tank
9
Koeling loog-tank
10
Ventilator
11
Waterstraalpomp chloorgas
12
Drukverhogingspomp
13
Chloorgassensor (optie)
14
Loogdoseerpomp
15
Waterstraalpomp anoderegene‐
ratie
16
Debietmeter sole membraancel
17
Debietmeter loogdosering
18
Debietmeter loog-tank vullen
i
J
®
-V
Functie
Tegen verontreinigingen > 500 µm
Onthardt het toevoerwater
Meet en controleert de waterhardheid
Uit water en zout ontstaat sole
Voor de productie van chloor en NaOH
Helpt bij het regenereren van de anode
Meet de onderdruk
Opslag van loog
Koelt de loog-tank
Mengt waterstofgas met lucht, tot het mengsel niet explo‐
sief meer is
Oplossen van chloorgas uit refresh-pijp in het proceswater
Houdt het proceswaterdebiet door de elektrolyse-installatie
stabiel
Detecteert eventuele choorgaslekkage
Pomp voor het corrigeren van de pH-waarde
Zuigt sole en anoderesten aan
Meet de hoeveelheid sole voor de membraancel
Meet het loogdebiet, waarmee het proceswater via de
doseerkraan pH-neutraal kan worden ingesteld
Meet het waterdebiet naar de loog-tank
Installatiebeschrijving
H
P_PMA_ECA_0017_SW
7
