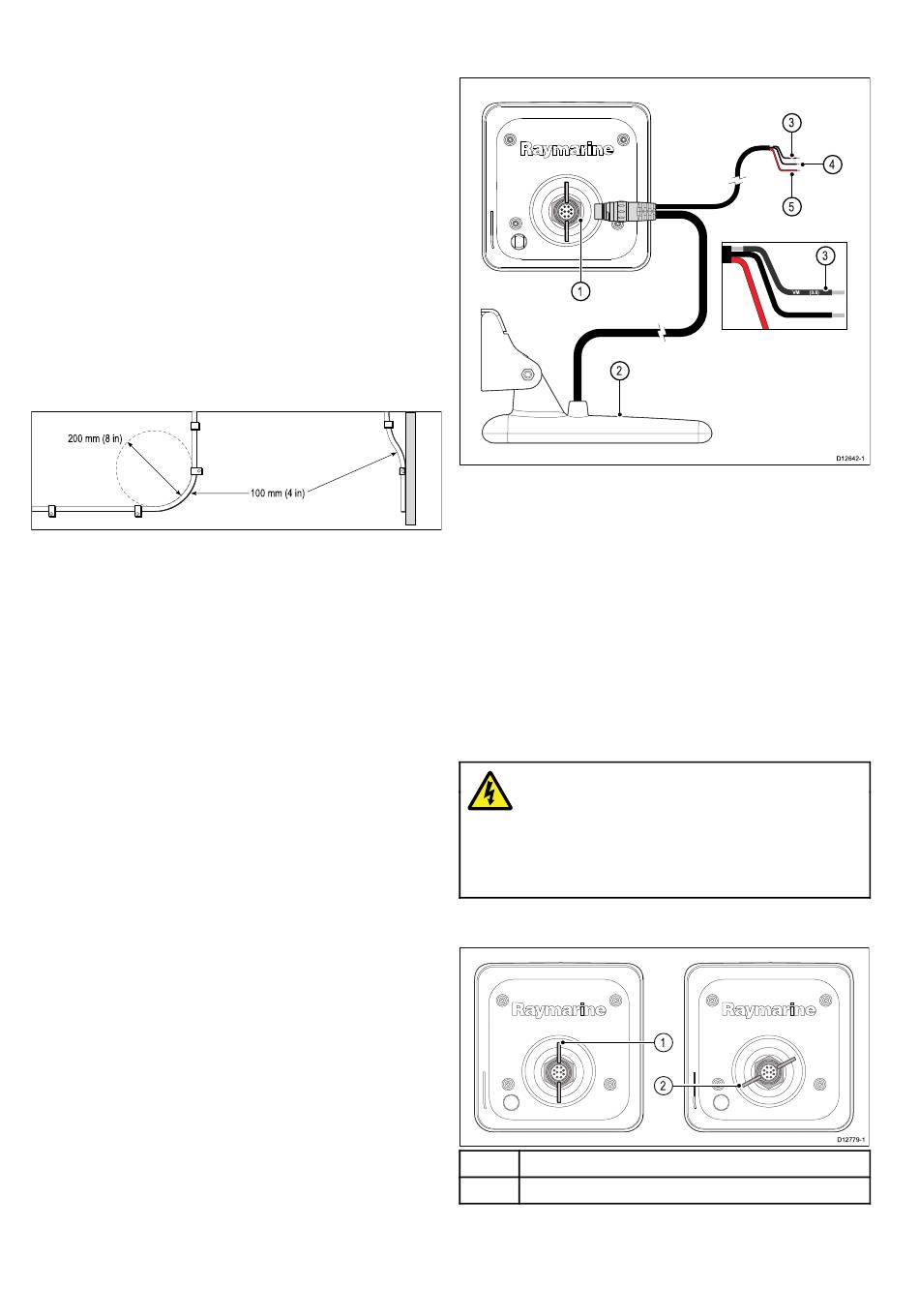

5.1 Algemene kabelleiding
Kabeltypen en -lengtes
Het is belangrijk kabels te gebruiken van het juiste type en met
de juiste lengte.
• Tenzij anders aangegeven, dient u alleen standaardkabels
van het correcte type te gebruiken, die zijn geleverd door
Raymarine.
• Zorg dat eventuele kabels die niet van Raymarine zijn, de
juiste kwaliteit en kabeldikte hebben. Het kan bijvoorbeeld
zijn dat voor een langere loop van de voedingskabel dikkere
kabels nodig zijn om eventuele spanningsval in de kabelloop
te minimaliseren.
Leiden van kabels
Kabel dienen correct geleid te worden voor optimale prestaties
en een lange levensduur.
• Buig de kabels NIET te ver door. Zorg wanneer mogelijk
voor een minimale buigdiameter van 200 mm (8 in)/minimale
buigradius van 100 mm (4 in).
200 mm (8 in)
• Bescherm alle kabels tegen fysieke schade en blootstelling
aan hitte. Gebruik waar mogelijk verbindingsstukken of
kabelbuizen. Leid kabels NIET door bilges of deuren, of dicht
langs bewegende of hete objecten.
• Zet kabels vast met tiewraps of afbindkoord. Rol eventuele
extra kabel op en zet deze elders vast.
• Gebruik een geschikte waterdichte doorvoer wanneer kabels
door een open schot of dek gevoerd worden.
• Leid kabels NIET vlak langs motoren of TL-verlichting.
Leid kabels altijd zo ver mogelijk weg van:
• andere apparatuur en kabels,
• hoge stroom voerende AC- en DC-voedingskabels,
• antennes.
Trekontlasting
Zorg voor een goede trekontlasting. Bescherm connectoren
tegen trekbelasting en zorg dat deze tijdens extreme
omstandigheden niet losgetrokken kunnen worden.
Kabelafscherming
Zorg dat de kabel correct is afgeschermd en dat de
kabelafscherming intact is (d.w.z. niet geschaafd doordat deze
door een nauwe ruimte getrokken is).
30
100 mm (4 in)
5.2 Kabelaansluiting
Het display heeft een gecombineerde voedings- en
transducerkabel die verbonden is met de transducer.
1
2
1. Aansluiting achterpaneel van het display.
2. Transducer met aangesloten kabel.
3. Aardingsdraad (de aardingsdraad is een draad met een
mantel).
4. Zwarte draad (12 VDC negatief).
5. Rode draad (12 VDC positief).
Voedingsdistributie
Raymarine adviseert alle voedingsverbindingen aan te leggen
via een distributiepaneel.
• Alle apparatuur dient te worden gevoed via een
stroomonderbreker of schakelaar, met de juiste
stroomkringbeveiliging.
• Alle apparatuur dient zo mogelijk te worden voorzien van
afzonderlijke stroomonderbrekers.
Waarschuwing: Voedingsspanning
Wanneer u dit product aansluit op een
voedingsspanning die hoger is dan de
gespecificeerde maximale waarde, kan dit de
unit permanent beschadigen. Raadpleeg de
Technische specificaties voor de nominale
spanning.
De kabel aansluiten op het display
1
Ontgrendelde positie.
2
Vergrendelde positie.
1. Zorg ervoor dat de borgring van de connector op de
achterzijde van het display niet vergrendeld is.
2. Draai de kabelaansluiting zo dat het richtstreepje op één lijn
is met het richtstreepje op de connector aan de achterzijde
van het display.
3
4
5
3
VM
(0.6)
1
Dragonfly
D12642-1
D12779-1
