9.1 Algemene kabelleiding
Kabeltypen en -lengtes
Het is belangrijk kabels te gebruiken van het juiste type en met de juiste
lengte.
• Tenzij anders aangegeven, gebruikt u alleen standaardkabels van het
correcte type, die zijn geleverd door Raymarine.
• Wanneer het noodzakelijk is kabels van andere leveranciers dan
Raymarine te gebruiken, dient u ervoor te zorgen dat de kwaliteit en
de dikte voldoende zijn voor het beoogde doel (bijv.: voor langere
voedingskabels zijn mogelijk dikkere kabels nodig om spanningsval over
de kabel te minimaliseren).
Leggen van de kabel
Kabel dienen correct geleid te worden voor optimale prestaties en een lange
levensduur.

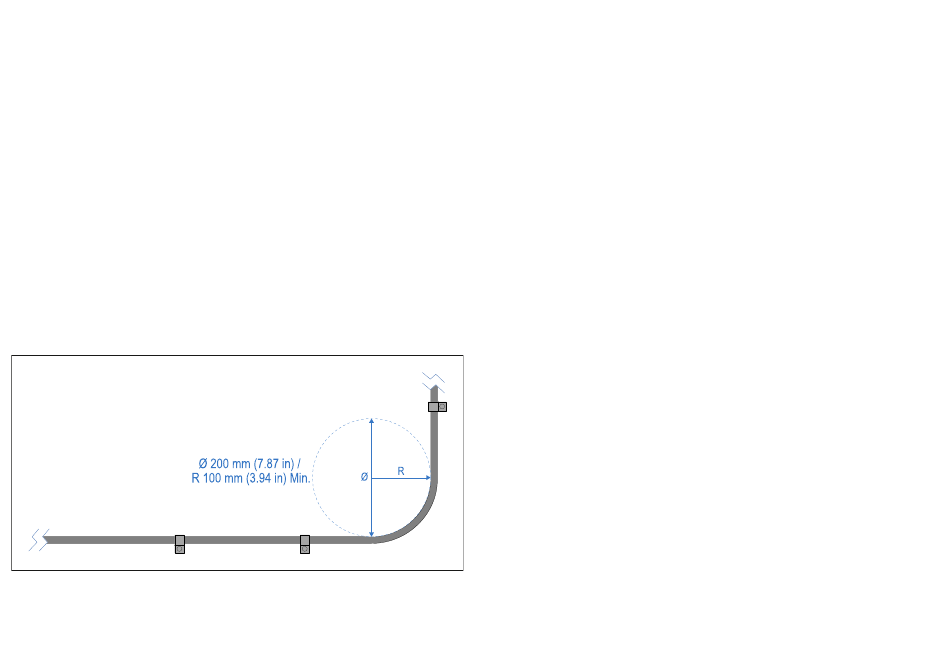

• Buig de kabels NIET te ver door. Zorg indien mogelijk voor een minimale
buigdiameter (Ø) van 200 mm (7,87 in) / minimale buigradius (R) van 100
mm (3,94 in).
• Bescherm alle kabels tegen fysieke schade en blootstelling aan hitte.
Gebruik waar mogelijk verbindingsstukken of doorvoertules. Leid kabels
NIET door bilges of deuren, of dicht langs bewegende of hete objecten.
Kabels en aansluitingen - algemene informatie
• Zet de kabels vast op hun plek met behulp van kabelklemmen of
kabelbinders. Rol en bind eventuele overtollige kabel op.
• Gebruik een geschikte waterdichte doorvoer wanneer kabels door een
open schot of dek gevoerd worden.
• Leid kabels NIET vlak langs motoren of TL-verlichting.
• Leid kabels altijd zo ver mogelijk weg van:
– Andere apparatuur en kabels,
– Hoge stroom voerende AC- en DC-voedingskabels,
– Antennes.
Trekontlasting
Gebruik geschikte trekontlasting voor de kabels, om ervoor te zorgen
dat connectoren zijn beschermd tegen trekkrachten en in extreme
omstandigheden op zee niet uit de aansluiting worden getrokken.
Stroomisolatie
De stroomkring van zowel de AC- als de DC-stroom dient correct te worden
geïsoleerd:
• Gebruik altijd een scheidingstransformator of een afzonderlijke omvormer
voor het voeden van PC's, processoren, displays en andere gevoelige
elektronische instrumenten of apparaten.
• Gebruik altijd een scheidingstransformator voor Weather FAX-audiokabels.
• Gebruik altijd een geïsoleerde voeding wanneer u een audioversterker van
een andere leverancier gebruikt.
• Gebruik altijd een RS232/NMEA-converter met optische isolatie voor de
signaalkabels.
• Zorg er altijd voor dat PC's of andere gevoelige elektronische apparaten
een eigen stroomcircuit hebben.
Kabelafscherming
Controleer of de kabelafscherming niet is beschadigd en of alle kabels
correct zijn afgeschermd.
51
