3.1 Algemene kabelleiding
Kabeltypen en -lengtes
Het is belangrijk kabels te gebruiken van het juiste type en met de
juiste lengte.
• Tenzij anders aangegeven, dient u alleen standaardkabels van
het correcte type te gebruiken, die zijn geleverd door Raymarine.
• Zorg dat eventuele kabels die niet van Raymarine zijn, de juiste
kwaliteit en kabeldikte hebben. Het kan bijvoorbeeld zijn dat voor
een langere loop van de voedingskabel dikkere kabels nodig zijn
om eventuele spanningsval in de kabelloop te minimaliseren.
Leiden van kabels
Kabel dienen correct geleid te worden voor optimale prestaties en
een lange levensduur.

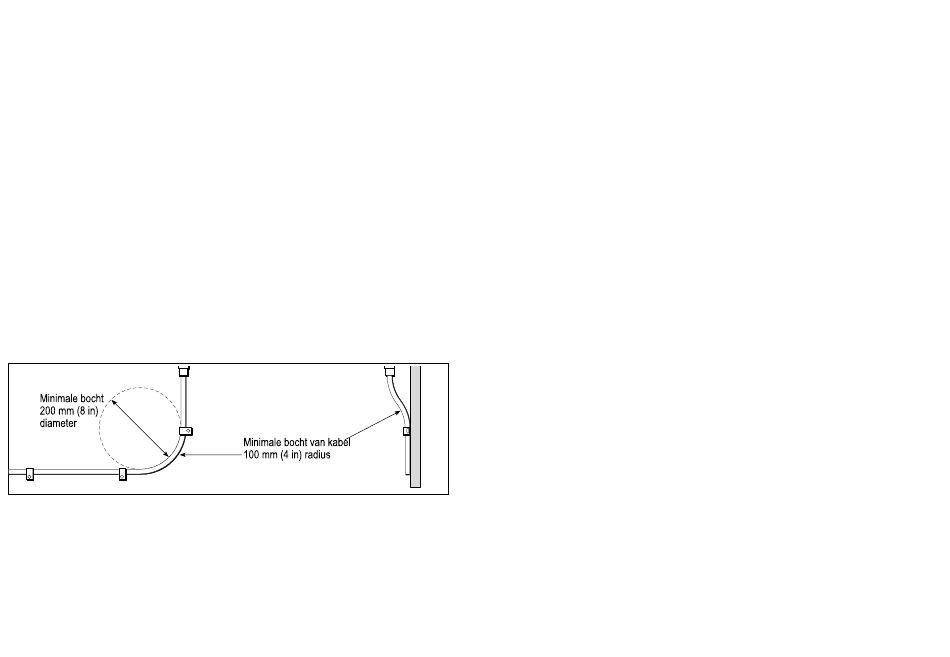

• Buig de kabels NIET te ver door. Zorg waar mogelijk voor een
minimale bochtradius van 100 mm.
• Bescherm alle kabels tegen fysieke schade en blootstelling aan
hitte. Gebruik waar mogelijk verbindingsstukken of kabelbuizen.
Leid kabels NIET door lenzen of deuren, of dicht langs bewegende
of hete objecten.
• Zet kabels vast met tie-wraps of afbindkoord. Rol eventuele extra
kabel op en zet deze elders vast.
34
• Gebruik een geschikte waterdichte doorvoering waar kabels door
een open schot of dek gevoerd worden.
• Leid kabels NIET vlak langs motoren of fluorescerende lampen.
Leid kabels altijd zo ver mogelijk weg van:
• andere apparatuur en kabels,
• hoge stroom voerende ac en dc voedingskabels,
• antennes.
Trekontlasting
Zorg voor een goede trekontlasting. Bescherm connectoren tegen
trekbelasting en zorg dat deze tijdens extreme omstandigheden
niet losgetrokken kunnen worden.
Stroomkringisolatie
Voor installaties die zowel AC- als DC-stroom gebruiken, is een
goede stroomkringisolatie vereist.
• Gebruik altijd scheidingstransformatoren of een aparte
voedingsomzetter voor het laten werken van PC's, processoren,
displays en andere gevoelige elektronische instrumenten of
apparaten.
• Gebruik altijd een scheidingstransformator voor Weather Fax
audiokabels.
• Gebruik altijd een RS232/NMEA-converter met optische isolatie
op de signaallijnen.
• Zorg altijd dat PC's of andere gevoelige elektronische apparatuur
een daarvoor bestemd voedingscircuit hebben.
Kabelafscherming
Zorg dat alle datakabels correct zijn afgeschermd en dat de
kabelafscherming intact is (d.w.z. niet geschaafd doordat deze door
een nauwe ruimte getrokken is).
