Oilset-1000
Handleiding voor installatie en werking
2. INSTALLATIE
2.1 OilSET-1000 Controle unit

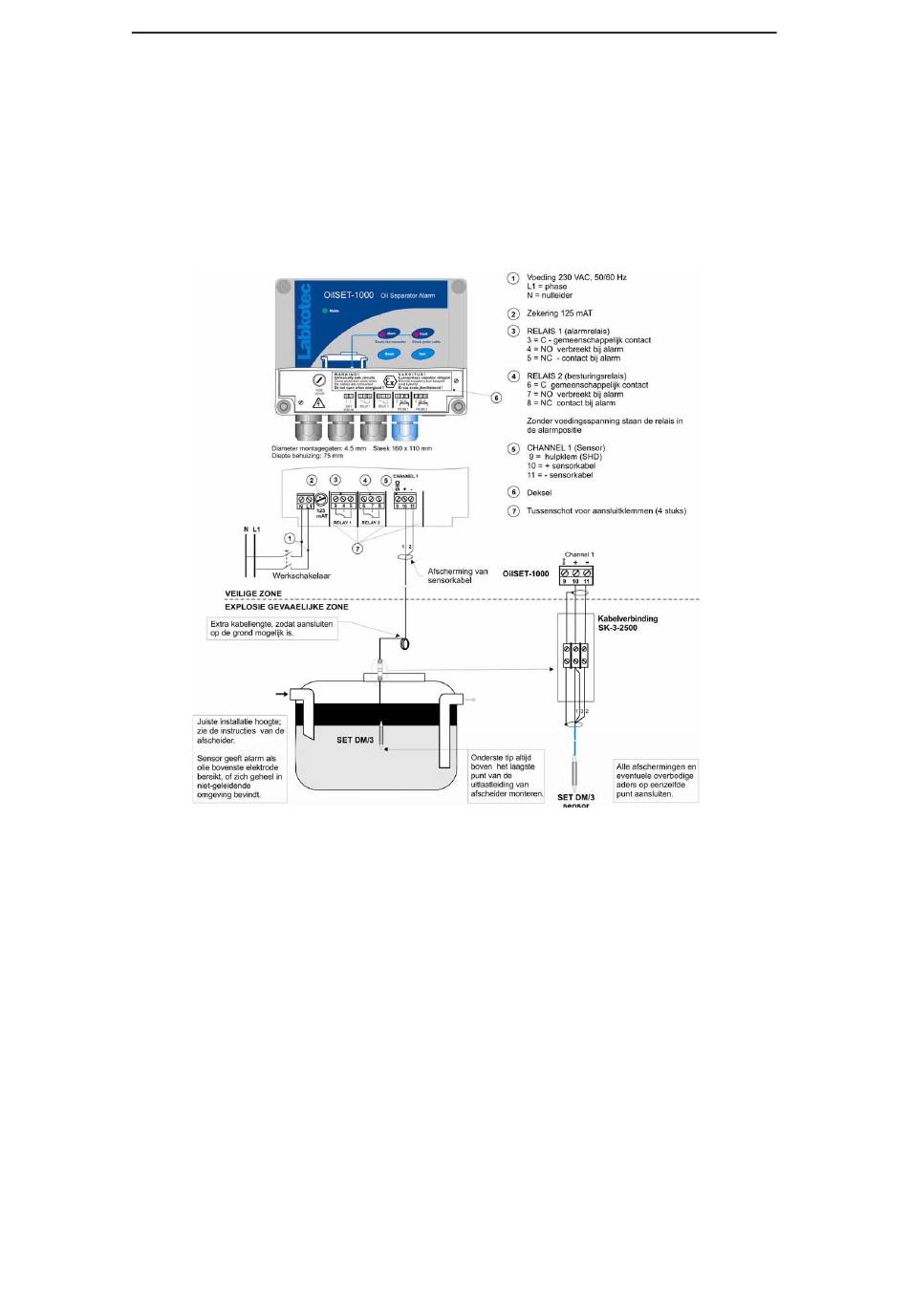

Afbeelding 3. Installatie van OilSET-1000
De OilSET-1000 Controle unit kan op een achterwand worden bevestigd.
De bevestigingsgaten bevinden zich in de achterzijde van de behuizing,
achter de schroefgaten van het deksel.
De klemmen voor de externe aansluitingen zijn geïsoleerd door tussen-
schotten. Deze schotten mogen niet verwijderd worden. De afdekplaat
van de kabelklemmen moet na het bekabelen teruggeplaatst worden.
Het deksel moet zodanig vastgezet worden, dat de hoekpunten raken aan
de behuizing. Alleen dan werken de druktoetsen naar behoren en is de
behuizing lekdicht.
Lees voor het installeren eerst de veiligheid voorschriften in hoofdstuk 6!
Wij behouden ons het recht om wijzigingen door te voeren
D15383Ah
Januari 2010
