Oilset-1000
Handleiding voor installatie en werking
2.2 SET DM/3 sensor
2.3 Kabelverbinding
De juiste montage van de SET DM/3 sensor wordt aangegeven in figuur 3
De sensor geeft alarm als olie de bovenste elektrode bereikt, of als de
sensor zich geheel in een niet-geleidende omgeving bevindt – anders
gezegd, niet meer door water wordt omgeven
Controleer in de installatievoorschriften van de afscheider de juiste
ophanghoogte.

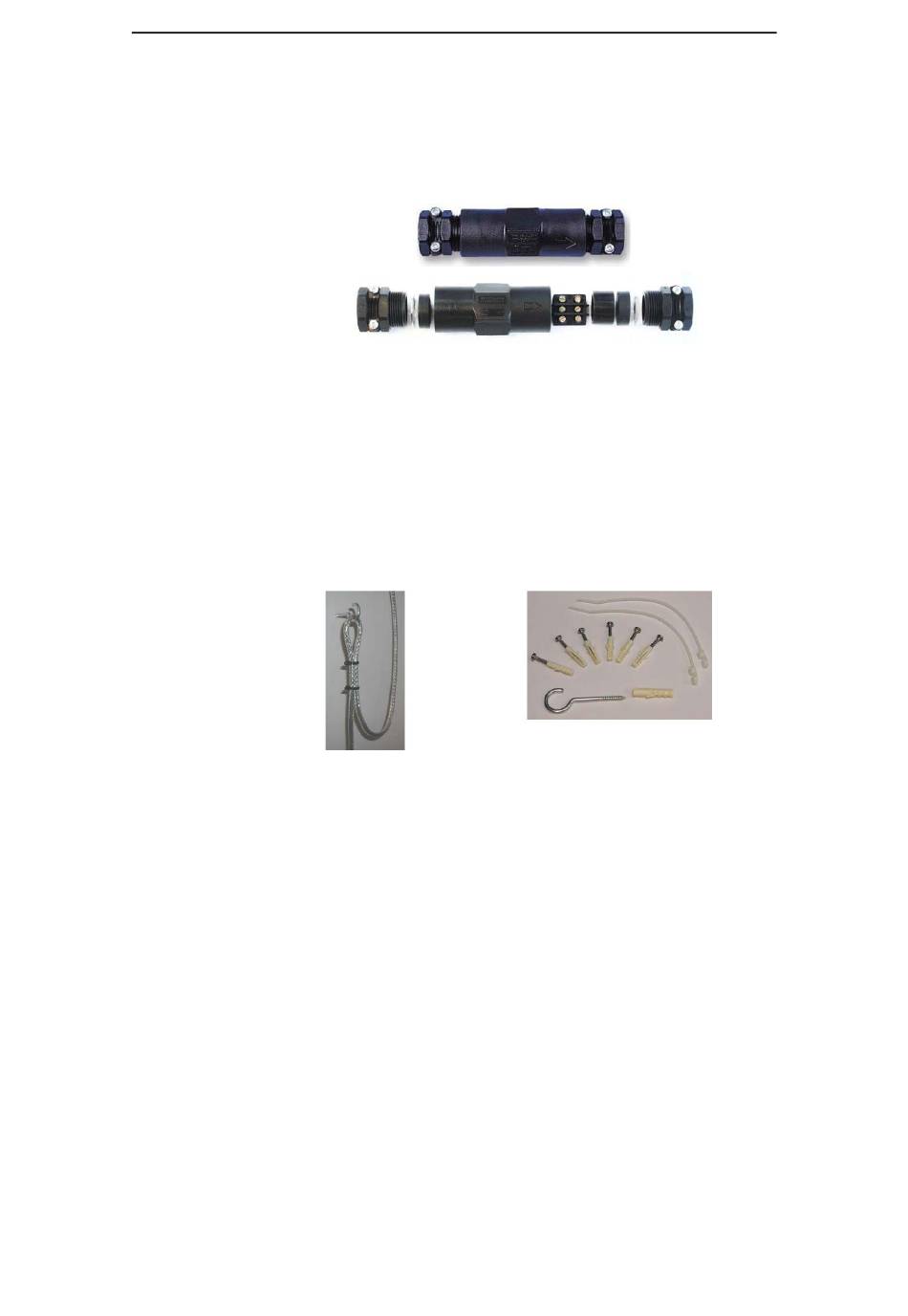

Afbeelding 4. Kabelverbinding SK-3-2500
Het verbinden van de sensorkabel in de kakelverbinding wordt eveneens
aangegeven in figuur 3. Kabelafschermingen en mogelijke overbodige
aders dienen in hetzelfde punt in het gegalvaniseerd contact aangesloten
te worden.
Let op : voor maximale kabellengte tussen sensor en OilSET-1000 zie
hoofdstuk 7 (technische informatie).
IP waardering van de kabelverbinding is IP67. Zorg dat deze goed
waterdicht is afgesloten.
Indien de kabel verlengd moet worden en er is sprake van een
equipontentiale aarde, dient dit gedaan te worden met de kabelverbinder
SK-3-2500. De bekabeling tussen de OilSET-1000 controle unit en de
kabelverbinder dient gedaan te worden met een " shielded twisted pair"
instrument kabel.
Afbeelding 3. Bij. kabel installatie Afbeelding 6. Installatie
benodigdheden
.
Wij behouden ons het recht om wijzigingen door te voeren
D15383Ah
Januari 2010
