Oilset-1000
Handleiding voor installatie en werking
Normale bedrijfsstand
Bij "OIL" alarm Door het indrukken van de "TEST" toets:
Bij "FAULT" alarm Door het indrukken van de "TEST" toets:
3.2 Fabrieksinstellingen
personen met voldoende opleiding en kennis van Ex-i apparatuur.
De instellingen worden veranderd met schakelaars "MODE" en "DELAY" en de
potentiometer (SENSITIVITY) op de bovenste en de "jumper" op de onderste
printplaat. Afbeelding 7 toont de schakelaars in de door de fabriek ingestelde
positie.
Schakelaar S2 wordt gebruikt om de afvalvertraging van de Controle unit in te stellen.
Met de schakelaar in de onderste stand, schakelen de relais en is de "buzzer" in werking, 5
sec. nadat het niveau het alarmpeil heeft bereikt en er niet meer onder is gekomen.
Met de schakelaar in de bovenste stand is deze vertraging 30 seconden.
De afvalvertraging werkt zowel bij het afvallen als schakelen van de relais. De LED
alarmsignaallampjes reageren zonder vertraging op de hoogte van de sensorstroom en het
alarmniveau. Voor het "FAULT" alarm geldt een vaste afvalvertraging van 5 sec.
Door het indrukken van de "TEST"toets:
Gaan LED signaallampjes "OIL ALARM" en "FAULT" onmiddellijk branden;
Schakelt "Buzzer" direct in; Vallen na 2 sec. ingedrukt houden de relais
af;
Na het loslaten van de "TEST" toets:
Schakelen LED signaallampjes en "Buzzer"direct uit;
Worden de relais onmiddellijk weer gemaakt.
Gaat LED signaallampje "FAULT" onmiddellijk branden;
LED signaallampje "OIL ALARM" blijft branden;
"Buzzer" blijft aan. Als "RESET" al was ingedrukt, zal de "Buzzer" opnieuw
inschakelen en Relais 1 na 2 sec. ingedrukt houden weer afvallen.
De test heeft geen effect op Relais 2 omdat deze reeds in de alarmstand
staat.
Door het loslaten van de "TEST" toets: Schakelt het apparaat
onmiddellijk terug naar de beginstand.
Het apparaat zal niet reageren op de test.
Controleer, wanneer de OilSET-1000 niet werkt zoals in het bovenstaande
hoofdstuk is beschreven, of de instellingen overeenkomen met figuur 4,.
Wijzig eventueel de instellingen aan de hand van onderstaande
instructies.
De volgende werkzaamheden mogen alleen uitgevoerd worden door
Tijdens het aanpassen moet de voeding uitgeschakeld zijn.

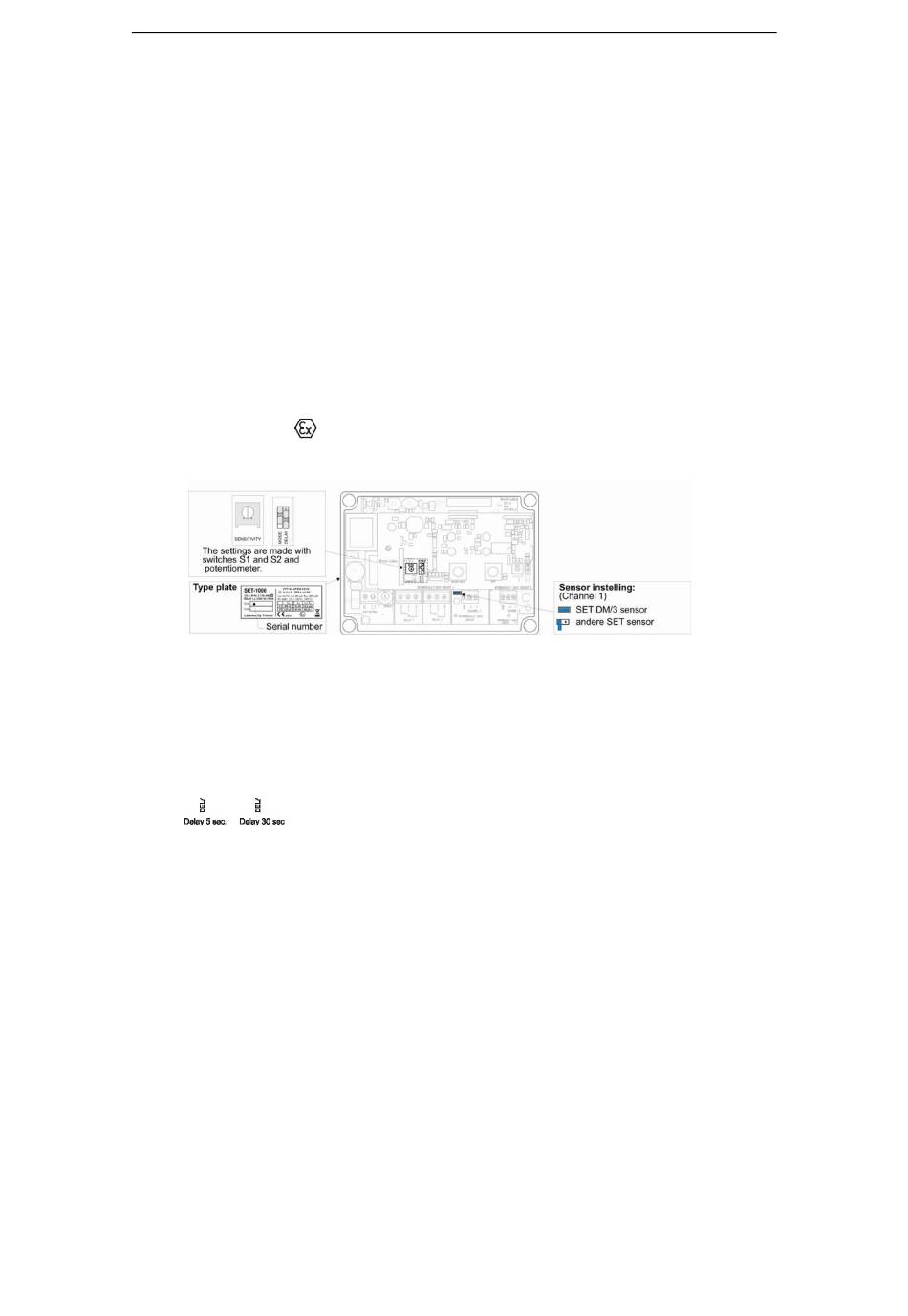

Afbeelding 7. Fabrieksinstellingen
Wij behouden ons het recht om wijzigingen door te voeren
D15383Ah
Januari 2010
