Oilset-1000
Handleiding voor installatie en werking
4. TROUBLE-SHOOTING
Storing: LED signaallampje VOEDING brandt niet
Mogelijke oorzaak: Voedingsspanning is te laag of de zekering is doorgebrand. Transformator of LED
Actie: 1. Controleer of de werkschakelaar "UIT" staat
Storing: Geen alarm als sensor in olie of lucht is, of alarm schakelt niet uit
Mogelijke oorzaak: Onjuiste instelling van "SENSITIVITY" in Controle unit (zie Afb. 7), of vervuilde
Actie: 1. Reinig de sensor en houdt deze in lucht of ondergedompeld in olie
Storing: LED signaallampje "FAULT" brandt
Mogelijke oorzaak: Stroom in sensor circuit is te laag (kabelbreuk) of te hoog (kortsluiting).
Actie: 1. Controleer of de sensorkabel correct op de OilSET-1000 Controle unit is

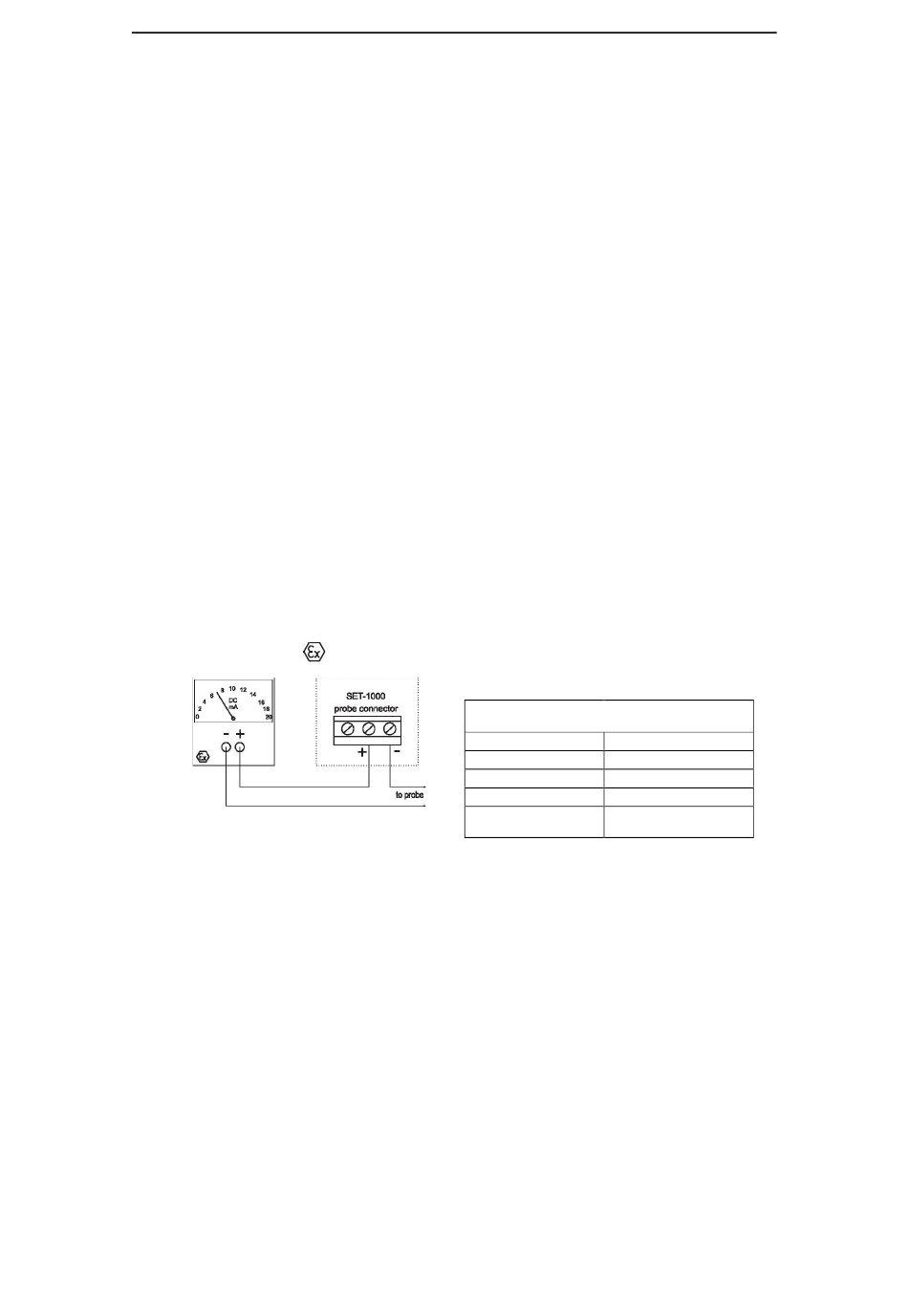

Afbeelding 8. Meten van sensorstroom
signaallampje "MAINS" is defect.
2. Controleer de zekering.
3. Meet de spanning tussen N en L1. Moet 230 VAC ± 10 % zijn.
sensor.
2. Draai de "SENSITIVITY" potentiometer langzaam linksom totdat de sensor
een alarm geeft.
3. Dompel de sensor onder in water en wacht tot het alarm afgaat. Als dit niet
gebeurt, de potentiometer langzaam rechtsom draaien tot het alarm afgaat.
4. Houdt de sensor nu in lucht of olie. De sensor moet wederom alarm geven.
Ook kan de sensor defect zijn.
aangesloten. Zie ook bij de instructies van de sensor.
2. Meet de spanning tussen klemmen 10 en 11. Het voltage moet tussen 10,3
en 11,8 Volt liggen.
3. Als het voltage in orde is, moet de sensorstroom gemeten worden. Dit gaat
als volgt:
3.1 Neem de [+] ader van de sensorklem los (klem 10).
3.2 Meet de kortsluitstroom tussen [+] en [-] pool.
3.3 Verbind een mA-meter als aangegeven in Afb. 8.
Vergelijk de meetwaarden met Tabel 1.
3.4 Verbind de ader weer aan de Controle unit.
Neem contact op met de leverancier, wanneer met bovenstaande aanwijzingen het
probleem niet opgelost kan worden.
LET OP! Als de sensor zich in een explosiegevaarlijke omgeving bevindt, moet een
Exi goedgekeurde multimeter gebruikt worden.
Kortsluiting
Sensor in lucht
Sensor in olie
Sensor in water
Fabrieksinstelling
van Alarmpunt
Wij behouden ons het recht om wijzigingen door te voeren
D15383Ah
Januari 2010
.
.
SET DM/3, channel 1
Klem 10 [+] en 11 [-]
20 – 24 mA
9 – 10 mA
9 – 10 mA
2 – 3 mA
Ca. 6.5 mA
Tabel 1. Sensorstroom
