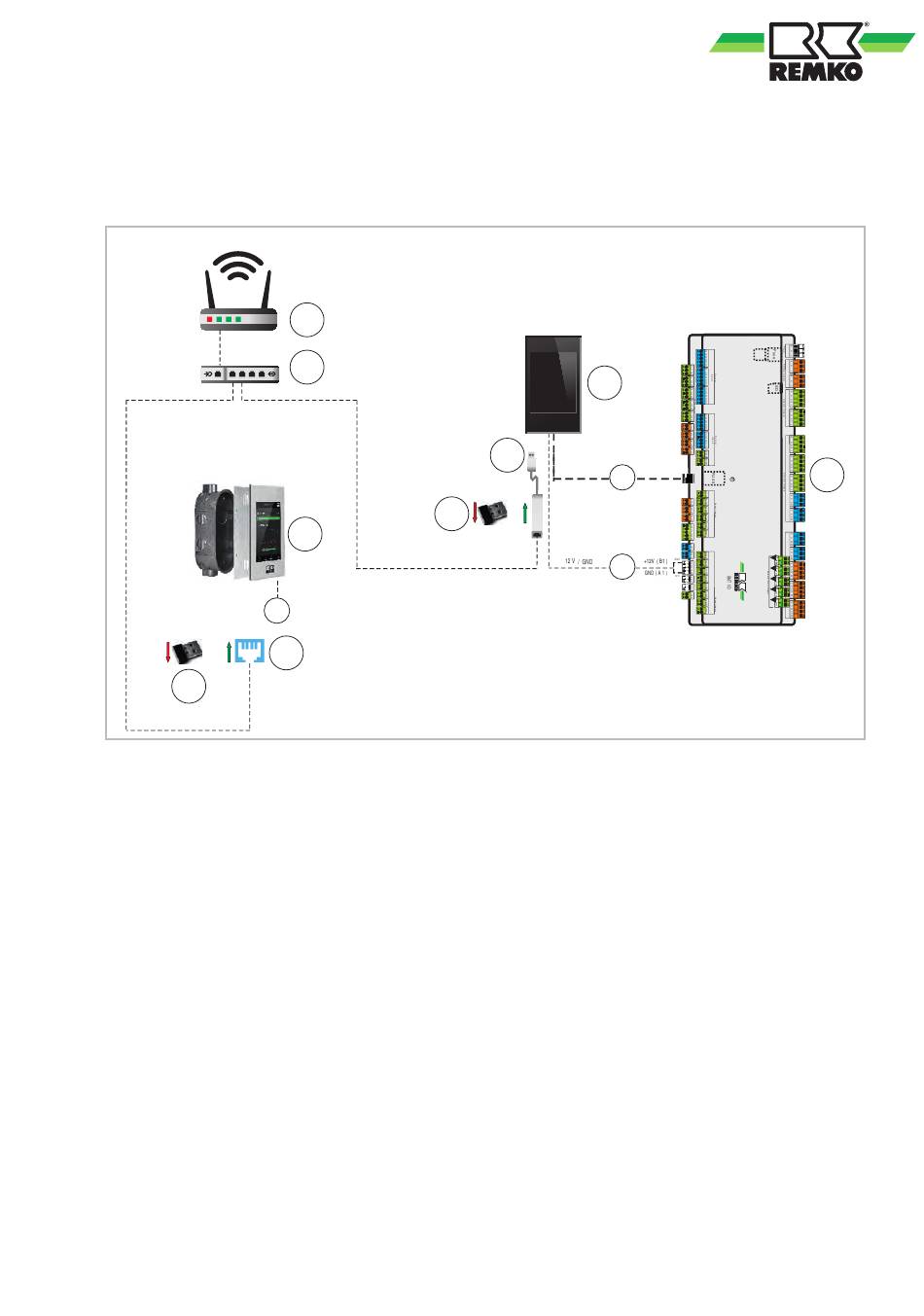

Basisschema Smart-Control Touch-regeling met afstandsbediening en aansluiting via LAN-kabel
(Patchkabel)
Functies: Verbinding Smart-Control Touch van de warmtepomp met de lokale router via LAN-kabel (Patch-
kabel) en afstandsbediening met LAN-kabel (Patchkabel) in verbinding met een lokale Switch.
1.
WLAN
3
G
H
A: I/O-module warmtepomp
B: Smart-Control Touch-warmtepomp
C: Lokale WLAN-router met internetverbinding
D: Lokale Switch
E: Afstandsbediening
F: Ethernet-adapter
C
D
H
E
B
Pufferspeicher
Pufferspeicher
F
1
2
G: RJ 45-aansluiting
H: WLAN-stick (verwijderen)
1: Ethernet-interface/patchkabel (LAN-kabel)
2: Stroomvoorziening: +12V, klem B1/A1
3: Aansluiting 12V /aarde (GND) met door de klant
te leveren transformator
