WLAN-functie
Basisschema's Smart Control Touch
De stroomvoorziening (+12V) van de afstands-
bediening moet door de klant worden voorzien
van een externe netaansluiting. Let hiervoor op
de technische gegevens bij de aansluiting.
De instelling en installatie van de WLAN-functie
vindt u in de bijbehorende bedieningshandlei-
ding van de Smart-Control Touch-regelaar.

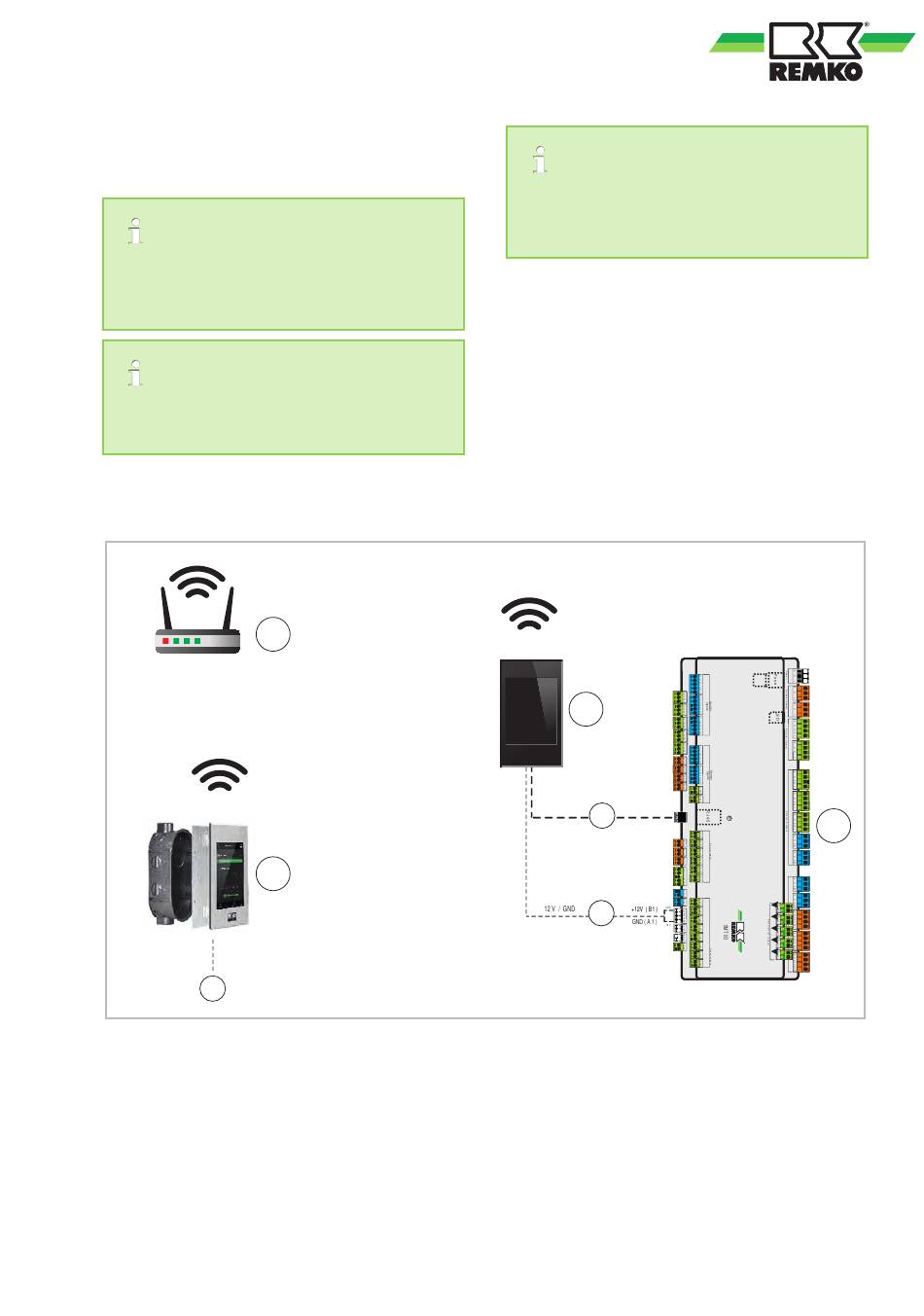

Basisschema Smart-Control Touch met WLAN-verbinding met afstandsbediening
Functies: Verbinding Smart-Control Touch van de warmtepomp met de lokale WLAN-router via WLAN en
afstandsbediening met WLAN-functie in WLAN-netwerk van de router.
WLAN
C
WLAN
D
3
3
A: I/O-module warmtepomp
B: Smart-Control Touch-warmtepomp
C: Lokale WLAN-router met internetverbinding
D: Afstandsbediening
De verbinding van de Smart-Control Touch-regelaar met een lokale WLAN-router via een WLAN-verbinding
met extra afstandsbediening in hetzelfde WLAN-netwerk.
n
De voeding van de netspanning (12V) voor de afstandsbediening moet op locatie worden verzorgd!
Voor de inbedrijfstelling en programmering van
de REMKO Smart-Control Touch-regelaar ver-
wijzen wij u naar de afzonderlijke handleiding
voor de afregeling.
WLAN
A
1
B
Pufferspeicher
Pufferspeicher
1
2
1: Ethernet-interface/patchkabel (LAN-kabel)
2: Stroomvoorziening: +12V, klem B1/A1
3: Aansluiting 12V /aarde (GND) met door de klant
te leveren transformator
A
2
A
9
