REMKO Smart-Control Touch

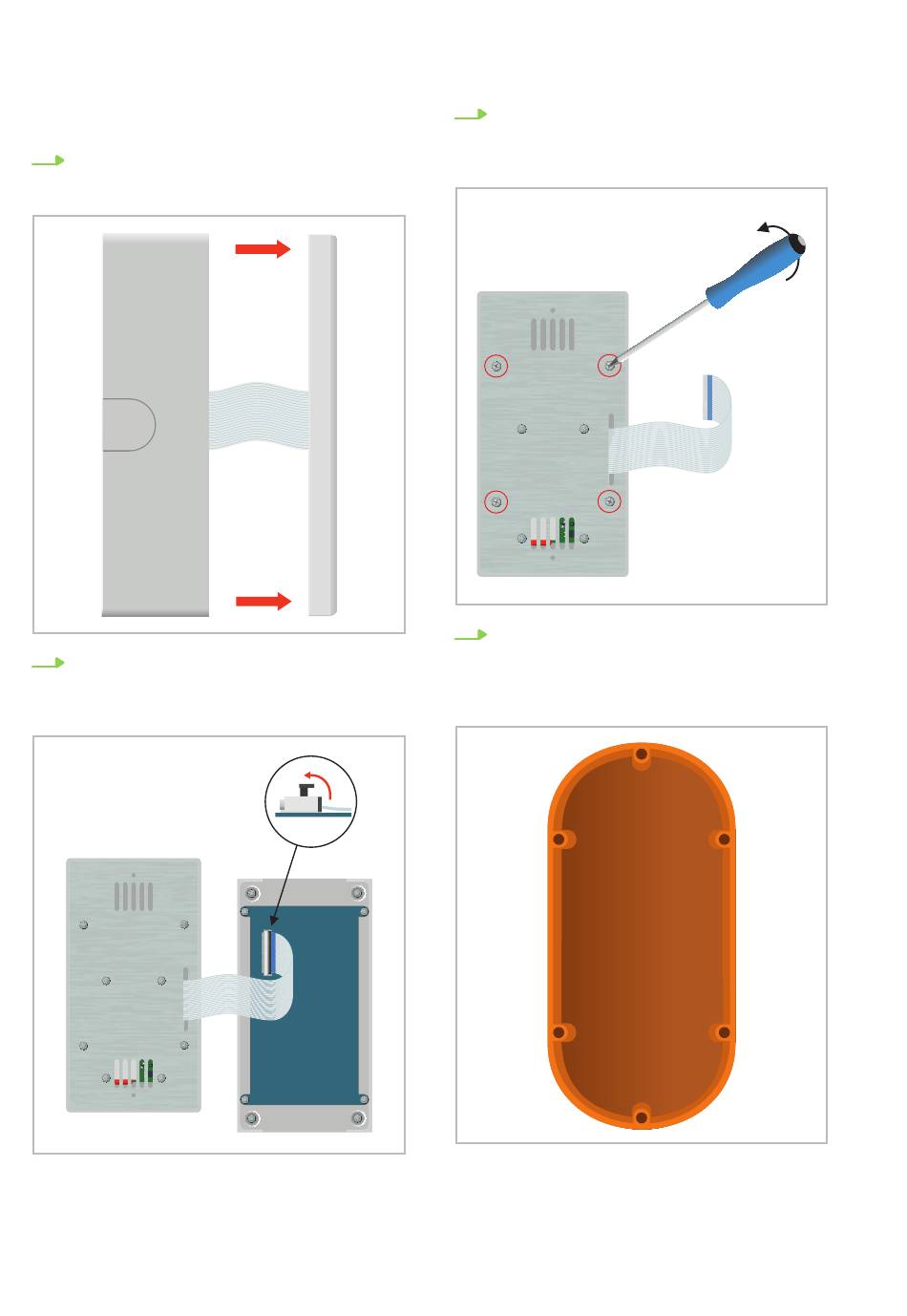

De inbouwmontage kan als volgt worden uitge-
voerd:
1.
Het door magneten gefixeerde aluminium-
frame er door trekken en van de behuizing
trekken
2.
De grijze hendel van de klemmenstrook aan
de achterzijde van het touchdisplay door
omhoog trekken losmaken en de vlakband-
kabel verwijderen.
18
3.
De vier gemarkeerde kruiskopschroeven ver-
wijderen en aansluitend de montageplaat
met elektronica uit de opbouwbehuizing
trekken.
4.
De inbouwdoos kan nu op de betreffende
montagepositie worden bevestigd. Aanslui-
tend moeten de elektrische verbindingen
conform hoofdstuk "Elektrische aansluiting"
worden aangesloten.
