REMKO Smart-Control Touch
3.

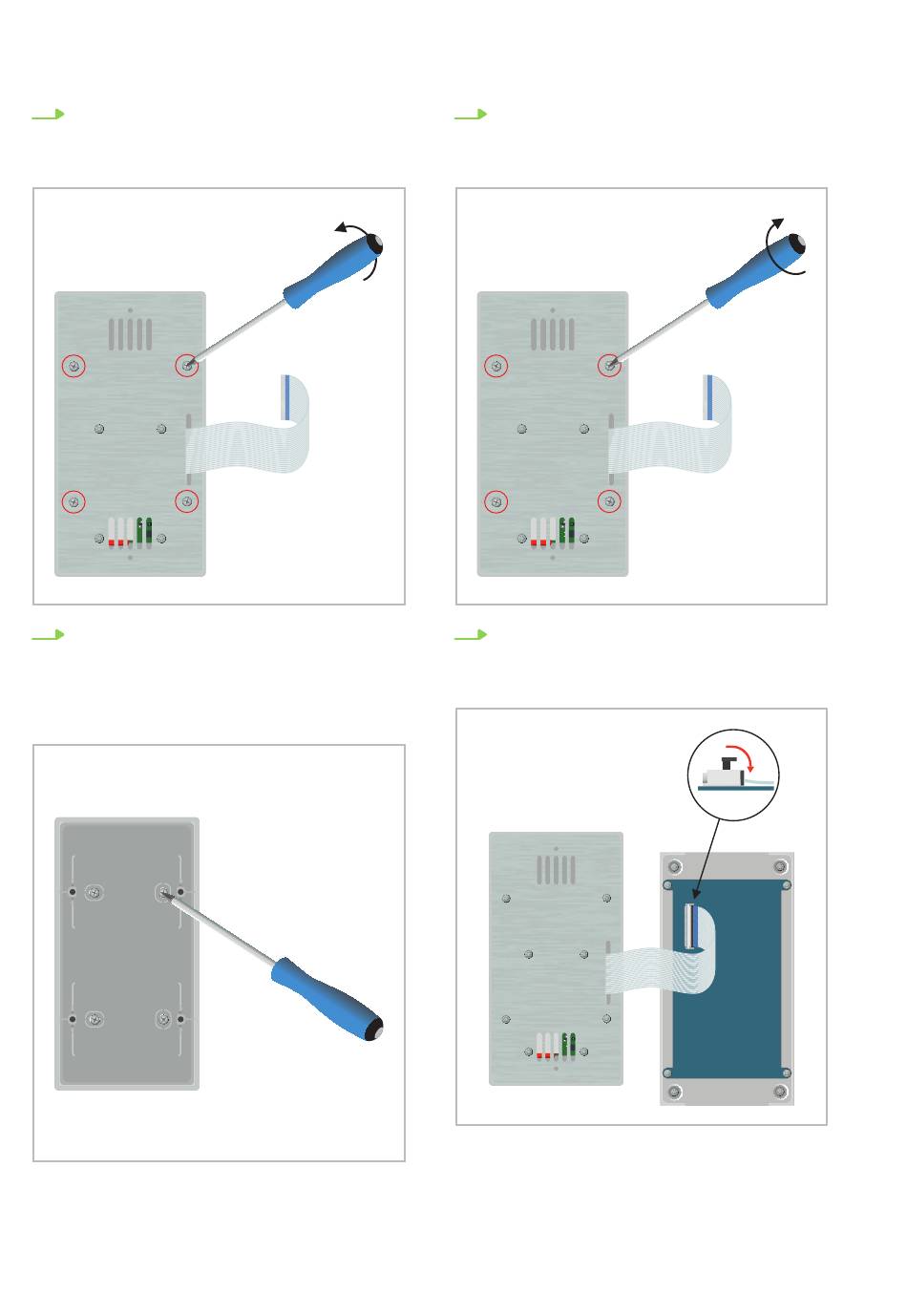

De vier gemarkeerde kruiskopschroeven ver-
wijderen en aansluitend de montageplaat
met elektronica uit de opbouwbehuizing
trekken.
4.
De opbouwbehuizing kan nu met behulp van
de beschikbare slobgaten op een geschikte
oppervlak worden gemonteerd. Aansluitend
moeten de elektrische verbindingen conform
hoofdstuk "Elektrische aansluiting" tot stand
worden gebracht.
16
5.
De montageplaat met elektronica in de
opbouwbehuizing plaatsen en aansluitend
met de vier gemarkeerde kruiskopschroeven
op de opbouwbehuizing vastschroeven.
6.
De vlakbandkabel met de blauwe markering
omhoog in de klemmenstrook aan de achter-
zijde van het display aansluiten en met de
grijze hendel fixeren.
