Technische gegevens en afmetingen

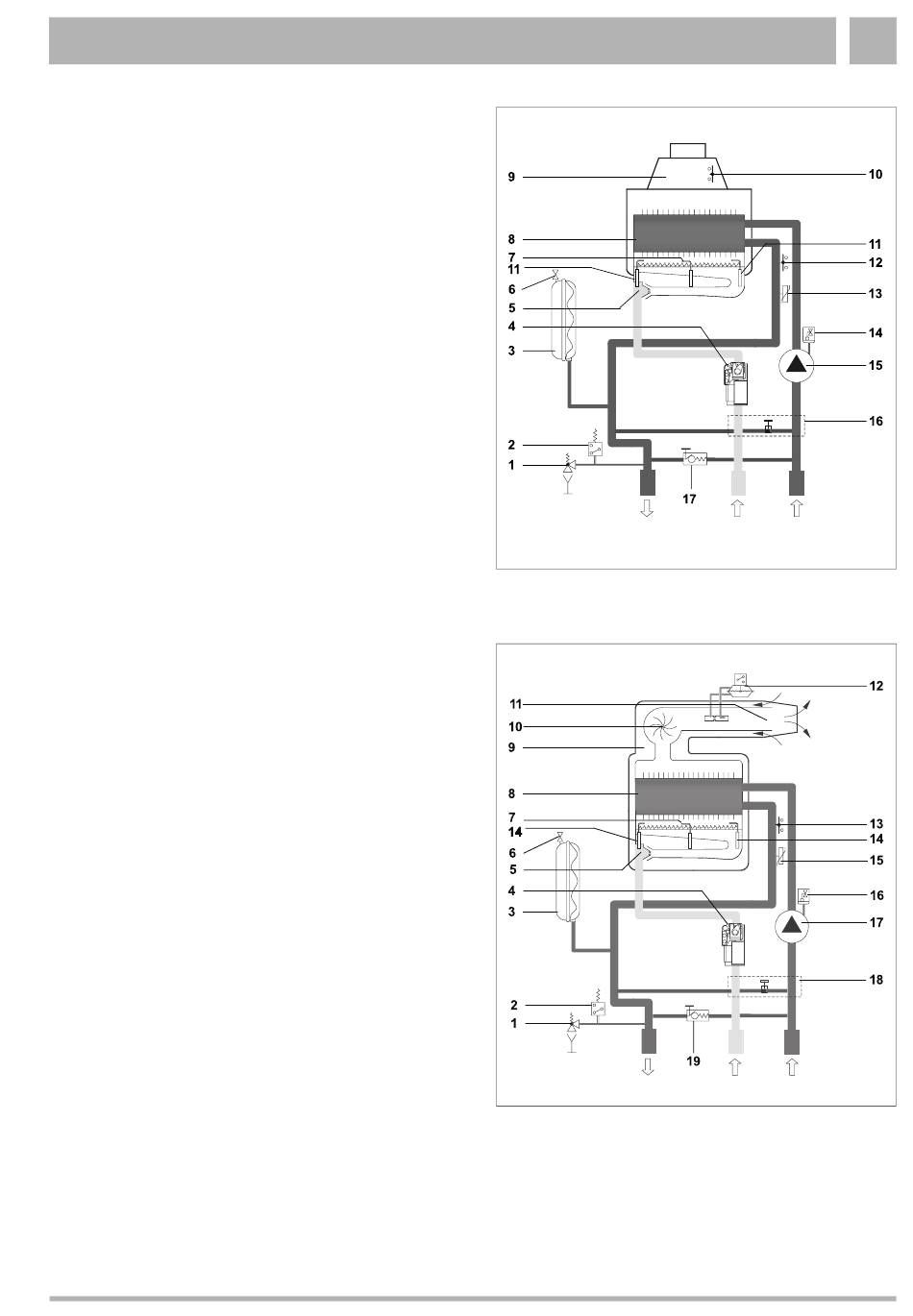

Pos. 1: veiligheidsventiel verwarmingskring
Pos. 2: beveiliging tegen watertekort
Pos. 3: expansievat
Pos. 4: gasarmatuur
Pos. 5: branderinspuiters
Pos. 6: ventiel voor vullen van expansievat
Pos. 7: ionisatie-elektrode
Pos. 8: warmtewisselaar
Pos. 9: trekonderbreker
Pos. 10: rookgassensor van de rookgasbeveiliging
Pos. 11: ontstekingselektrode
Pos. 12: veiligheidstemperatuurbegrenzer
Pos. 13: voeler vertrektemperatuur
Pos. 14: automatische ontluchter
Pos. 15: omlooppomp
Pos. 16: vulkraan (behalve de Franse en de Belgische versie)
Pos. 17: overstroomventiel
VK
= vertrek ketel
GAS = gasaansluiting
RK
= retour ketel
Pos. 1: veiligheidsventiel van de verwarmingkring
Pos. 2: beveiliging tegen watertekort
Pos. 3: expansievat
Pos. 4: gasarmatuur
Pos. 5: branderinspuiters
Pos. 6: ventiel voor vullen van expansievat
Pos. 7: ionisatie-elektrode
Pos. 8: warmtewisselaar
Pos. 9: van kamerlucht afgesloten verbrandingskamer
Pos. 10: rookgasventilator
Pos. 11: concentrische rookgasleiding
Pos. 12: schakelaar voor drukverschil
Pos. 13: veiligheidstemperatuurbegrenzer
Pos. 14: ionisatie-elektrode
Pos. 15: voeler vertrektemperatuur
Pos. 16: automatische ontluchter
Pos. 17: omlooppomp
Pos. 18: vulkraan (behalve de Franse en de Belgische versie)
Pos. 19: overstroomventiel
VK
= vertrek ketel
GAS = gasaansluiting
RK
= retour ketel
