4
Aanwijzingen voor de montage
4.1.11 Rookgasleiding en luchttoevoer met
twee parallele rookgasleidingen met
Ø 80 mm
AANWIJZING VOOR DE GEBRUIKER
Het maximum toegestane drukverlies
mag, ongeacht het type van installatie, niet
groter zijn dan 50 Pa (bij Logamax U012-
24 – U012-24 K) en 60 Pa (bij Logamax
U012-28 K).
Bij alle installaties met een drukverlies in de
rookgasleidingen van ≤ 20 Pa moet de reduceerring die
bij de gaswandketel geleverd werd in de rookgasleiding
van de rookgasuitstoot geplaatst worden (afb. 22 en
afb. 23).
AANWIJZING VOOR DE GEBRUIKER
De afdekplaten voor de rechterzijde en de
linkerzijde zijn verschillend.
VERWONDINGS- EN BRANDGEVAAR
Ingeval de rookgasleiding door wanden of
plafonds gevoerd wordt of wanneer ze
OPGELET!
gemakkelijk bereikbaar is, moet een
dergelijke rookgasleiding op vakkundige
wijze geïsoleerd worden. De
rookgasleiding kan tijdens de werking van
de gaswandketel onderworpen worden
aan temperaturen van meer dan 120 °C.
Hou rekening met het volgende: de gaswandketel
Logamax U012 is uitgerust met een beveiliging van de
rookgasventilator.
Ingeval van slechte werking van de rookgasventilator
wordt de brander uitgeschakeld door deze beveiliging.
Deze toestand wordt niet gemeld door de LED. De
beveiliging kan opnieuw gereset worden door de ketel
eerst uit en dan weer aan te schakelen.
Wijzigingen op basis van technische verbeteringen voorbehouden!
Montage-, onderhouds- en bedieningsvoorschrift U012-24/24 K/28 K en U014-24/24 K • Uitgave 09/2003
30
tot ∆ p = 20 Pa
Linker
afdekplaat*

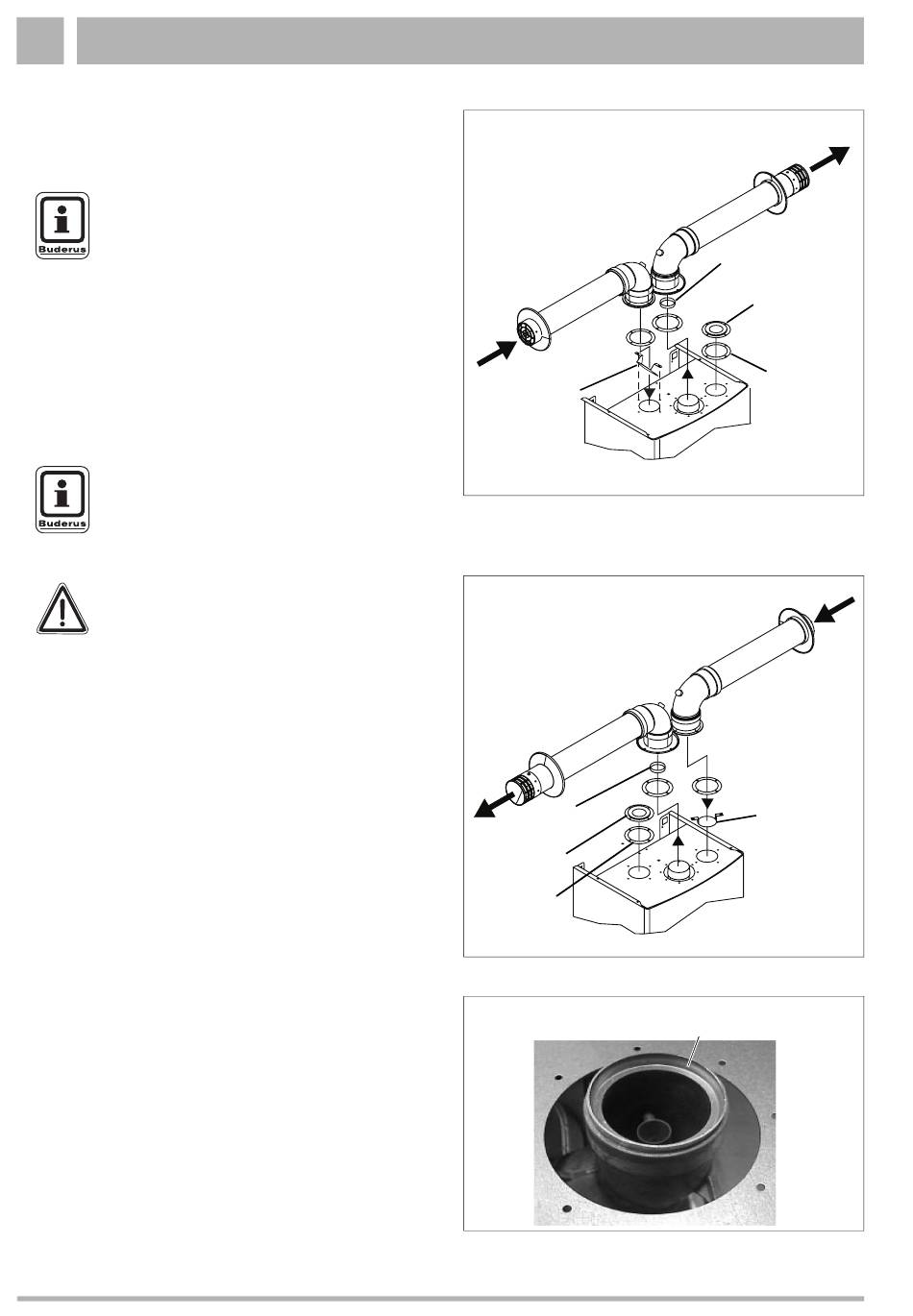

Afb. 22 Voorbeeld met twee parallele rookgasleidingen
(maten in mm)
*
Breng de linker afdekplaat (schuin gepositioneerd) exact aan
zoals in de afbeelding wordt getoond.
Reduceer-
ring
Afsluit-
kapje
Schuim-
rubberen-
dichting
Afb. 23
Voorbeeld met twee parallele rookgasleidingen
(luchttoevoer via de opening aan de rechterzijde)
Afb. 24 Reduceerring inpassen
Buderus Verwarming – Chauffage • http://www.buderus.be
Reduceerring
Ø 44 mm
Afsluit-
kapje
Schuim-
rubberen
dichting
Rechter
afdekplaat
Reduceerring
Ø 44 mm
