Aanwijzingen voor de montage
Wanneer de afgelezen waarde niet overeenstemt met
die van de tabel, moet de waarde gecorrigeerd worden.
Ga daarvoor als volgt tewerk (niet voor Frankrijk en
België):
! Neem het beschermingskapje (afb. 45, pos. A).
Draai de instelschroef voor de maximum
inspuiterdruk (afb. 44, pos. B), om de instelling door
te voeren.
Voor een verhoging van de druk moet u in wijzerzin
en voor een verlaging tegen de wijzerzin draaien.
! Stel de gaswandketel buiten werking.
! Verwijder de U-buis-manometer en schroef de
meetnippel met de afsluitschroef (afb. 45) weer dicht.
3. Minimum ketelvermogen controleren en
instellen
! Draai de schroef van de controlenippel, die zich aan
de leiding boven het gasblok bevindt, los en sluit er
een U-buis-manometer op aan.
! Stel de gaswandketel in bedrijf.
! Druk de toets "rookgastest" (afb. 50, pos. H,
pagina 55) tweemaal in – de brander draait nu met
een gedeeltelijke belasting.
! Lees de minimum gasinspuiterdruk af en vergelijk
hem met de waarde in de tabel (tab. 7, pagina 48).
Wanneer de afgelezen waarde niet overeenstemt met
die van de tabel, moet de waarde gecorrigeerd worden.
Ga daarvoor als volgt tewerk:
! Draai de potentiometer 2 (afb. 46) aan het
bedieningspaneel en lees de minimum inspuiterdruk
af.
Wanneer de correctie niet volstaat, moet de
instelschroef aan het gasblok (afb. 45, pos. C)
verdraaid worden.
! Draai de instelschroef aan het gasblok (afb. 45,
pos. C) voor een verhoging van de minimum
inspuiterdruk in tegenwijzerzin en voor een verlaging
van de druk in wijzerzin.
Wanneer de afgelezen waarde overeenstemt met de
waarde van de tabel (tab. 7, pagina 48) is de instelling
van de brander voltooid.
! Stel de gaswandketel buiten werking.
! Verwijder de U-buis-manometer en schroef de
meetnippel met de afsluitschroef weer dicht.
Wijzigingen op basis van technische verbeteringen voorbehouden!
Montage-, onderhouds- en bedieningsvoorschrift U012-24/24 K/28 K en U014-24/24 K • Uitgave 09/2003
Instelschroef "B"voor
de maximum inspuiter-
druk

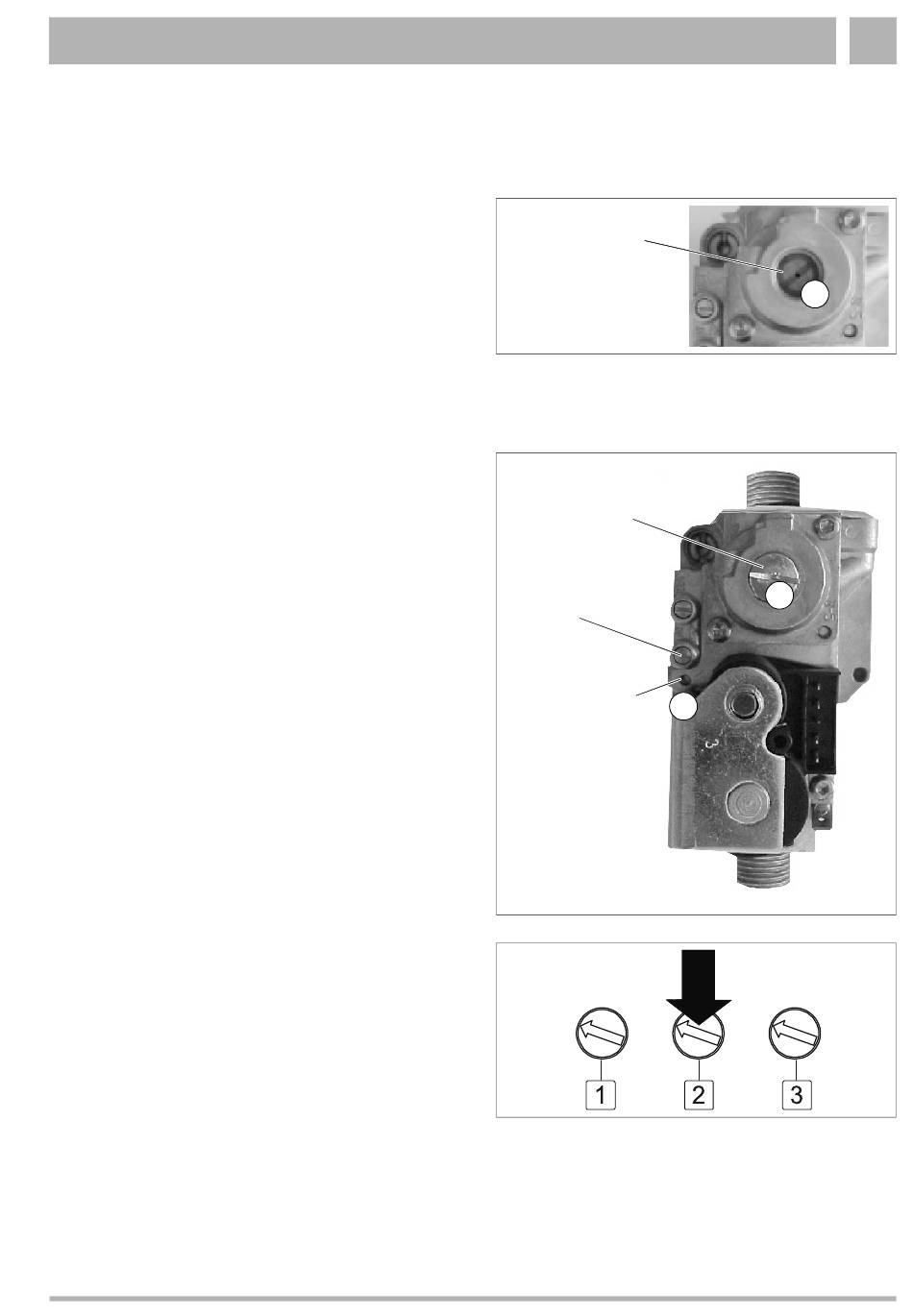

Afb. 44 Instelschroef voor maximum inspuiterdruk
Beschermingskapje
van de instelschroef
voor de maximum in-
spuiterdruk
Controlenippel voor de
aansluitdruk en de ont-
luchting
Instelschroef voor de
minimum inspuiterdruk
Afb. 45 Inspuiterdruk instellen
Afb. 46 Minimum ketelvermogen instellen
Buderus Verwarming – Chauffage • http://www.buderus.be
B
A
C
4
47
